होम उत्पादकॉम्पैक्ट ट्रांसफार्मर सबस्टेशन

पवन ऊर्जा / फोटोवोल्टिक पीढ़ी पैक बिजली वितरण सबस्टेशन

अच्छी गुणवत्ता मोबाइल ट्रांसफार्मर substation बिक्री के लिए
अच्छी गुणवत्ता मोबाइल ट्रांसफार्मर substation बिक्री के लिए
मैं अब ऑनलाइन चैट कर रहा हूँ

पवन ऊर्जा / फोटोवोल्टिक पीढ़ी पैक बिजली वितरण सबस्टेशन

चीन पवन ऊर्जा / फोटोवोल्टिक पीढ़ी पैक बिजली वितरण सबस्टेशन आपूर्तिकर्ता
पवन ऊर्जा / फोटोवोल्टिक पीढ़ी पैक बिजली वितरण सबस्टेशन आपूर्तिकर्ता पवन ऊर्जा / फोटोवोल्टिक पीढ़ी पैक बिजली वितरण सबस्टेशन आपूर्तिकर्ता

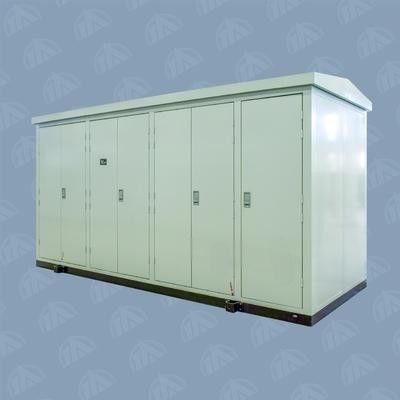

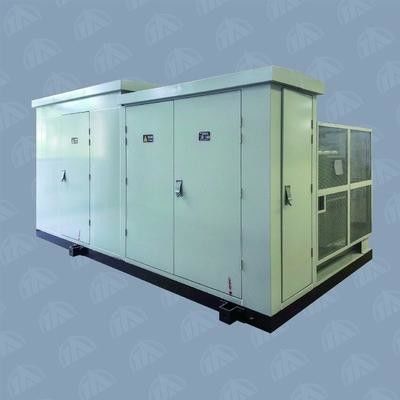

बड़ी छवि :  पवन ऊर्जा / फोटोवोल्टिक पीढ़ी पैक बिजली वितरण सबस्टेशन

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianan Electric
प्रमाणन: IEC60076-1
मॉडल संख्या: YBT13-40.5

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: Pending
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 5000 पीसी/वर्ष
Contact Now
विस्तृत उत्पाद विवरण
विशेष स्थिति: ग्राहक पर निर्भर करता है टैप परिवर्तक: आउटपुट वोल्टेज को विनियमित करें
पर्यावरण: घर के बाहर ट्रांसफार्मर: तेल ट्रांसफार्मर
रेटेड आवृत्ति: 50 ऊंचाई: <1,000 मीटर (समुद्र तल से ऊपर)

पवन ऊर्जा / पीवी पैकेज्ड ट्रांसफार्मर सबस्टेशन / विद्युत वितरण सबस्टेशन

अवलोकन:

पवन ऊर्जा और फोटोवोल्टिक पीढ़ी की मांग को पूरा करने के लिए हमारी कंपनी द्वारा YBT13 Series PV और Wind Power Special Substation पर शोध किया गया है, उत्पाद में उपन्यास रूप, कॉम्पैक्ट संरचना, विश्वसनीय प्रदर्शन, आसान रखरखाव, आदि है।

विशेषताएं:

1. संलग्नक संरचना

ए। सबस्टेशन का फ्रेम: चैनल स्टील और कोण स्टील।

ख। संलग्नक एम aterials: कोल्ड रोल्ड स्टील प्लेट, स्टेनलेस स्टील प्लेट, मिश्रित रंग प्लेट या एल्यूमीनियम मिश्र धातु प्लेट।

सी। स्टील की प्लेटों का उपयोग प्रत्येक खाड़ी को अलग करने के लिए किया जाता है, और प्रकाश उपकरण से लैस किया जाता है।

घ। छत: गर्मी विकिरण को प्रभावी ढंग से रोकने के लिए डबल-डेक संरचना।

ई। ट्रांसफार्मर के कमरे को खुले प्रकार और बंद प्रकार में विभाजित किया गया है। रेडिएटर खुली संरचना के लिए आउटडोर स्थित है जबकि बंद प्रकार की संरचना में एक अलग कमरा है जहां ट्रांसफार्मर कमरे में तापमान को नियंत्रित करने के लिए एक स्वचालित वायु निकास उपकरण प्रदान किया जाता है।

च। आवास के दरवाजे: कम तापमान प्रकार की सील पट्टी जो कम तापमान के वातावरण में अच्छा सील प्रभाव प्राप्त कर सकती है।

जी। सबस्टेशन की सतह पर पेंट को उच्च तापमान में बेकिंग वार्निश के साथ निपटाया जाता है ताकि यह पराबैंगनी किरण से उत्पन्न होने वाली गिरावट को प्रभावी ढंग से समाप्त कर सके।

2. एचवी यूनिट

1. उपभोक्ताओं के अनुरोधों पर विभिन्न संयोजनों का संयोजन करें, जो HXGT16-40.5, XGT5-40.5 और HXGT10-40.5 स्विचगियर्स हैं।

2. HXGT16-40.5 स्विचगियर एफटी 16-40.5R प्रकार लोड स्विच-फ्यूज संयुक्त स्विच के साथ पवन ऊर्जा और फोटोवोल्टिक बिजली उत्पादन के लिए सुसज्जित है।

सी। XGT5-40.5 स्विचगियर VT16-40.5 सर्किट ब्रेकर से सुसज्जित है।

घ। स्विचगियर के पास संचालन और रखरखाव की सुरक्षा सुनिश्चित करने के लिए मिसोप्रेशन की रोकथाम के लिए पूरा कार्य है।

3. ट्रांसफार्मर इकाई

ए। ट्रांसफार्मर S11 प्रकार के तेल-डूबे ट्रांसफार्मर या SCB11 शुष्क प्रकार के ट्रांसफार्मर का उपयोग करता है।

ख। ट्रांसफार्मर कमरे में प्राकृतिक वेंटिलेशन अच्छा है या ट्रांसफार्मर कमरे में तापमान स्वचालित नियंत्रण पंखे के साथ हवा की थकावट के माध्यम से कम किया जा सकता है।

सी। सॉफ्ट कनेक्शन का उपयोग एलवी साइड और बसबार पर टर्मिनलों के बीच किया जाता है, जो ट्रांसफार्मर के एलवी झाड़ी को कुचलने और तेल रिसाव से प्रभावी ढंग से बचा सकता है।

4. एलवी यूनिट

ए। LV स्विचगियर TANW1 श्रृंखला स्मार्ट CB और TANM1 श्रृंखला MCCB, या ग्राहकों के अनुरोध पर निर्दिष्ट निर्माता द्वारा उत्पादित CB का उपयोग करता है।

ख। कर्व्ड स्कीम को उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।

5. वितरण नेटवर्क स्वचालन इकाई

ए। तियानान समूह से स्वचालित टर्मिनल उपकरण TA-D20 प्रकार है, इसके डिजाइन को ध्यान में पवन ऊर्जा सबस्टेशन के संचालन के लिए गंभीर वातावरण लेने के बाद अनुकूलित किया गया है।

ख। उत्पाद में परिवेशी तापमान, दोहरी फाइबर ऑप्टिक रिंग नेटवर्क के संचार समारोह, विरोधी हस्तक्षेप, शॉकप्रूफ, नमी सबूत और एंटी-थंडर की मजबूत क्षमता, साथ ही साथ कम बिजली नुकसान को अनुकूलित करने की मजबूत क्षमता है।

सी। उत्पाद में माप नियंत्रण, गैर-बैटरी सुरक्षा और डेटा प्रसंस्करण, अलार्म की निगरानी और असामान्यता का पता लगाने और संचार के कार्य हैं।

6. बिजली के लिए निर्बाध विद्युत आपूर्ति विशेष

ए। सबस्टेशन में TA-UP01 / TA-UP02 निर्बाध बिजली आपूर्ति स्थापित की गई है जो तियानान समूह द्वारा उत्पादित पवन ऊर्जा के लिए विशेष है।

ख। उत्पाद में पर्यावरण को अनुकूलित करने, आघात और हस्तक्षेप का विरोध करने और स्टैटिब्लोल की विस्तृत श्रृंखला की मजबूत क्षमता है।

parametres:

मद

इकाई

पैरामीटर

एचवी यूनिट स्विच प्रकार संयुक्त विद्युत उपकरण परिपथ वियोजक
रेटेड वोल्टेज के। वी 40.5 40.5
मूल्यांकन आवृत्ति हर्ट्ज 50 50
रेटेड मुख्य Busbar वर्तमान 630 1250
1min रेटेड बिजली फ्रीक्वेंसी वोल्टेज को पृथ्वी पर, चरणों के बीच / के बीच अंतर को खोलने के लिए के। वी 95/118 95/118
बिजली के आवेग को समझने के लिए वोल्टेज धरती के बीच, चरणों के बीच / को खोलने के लिए अंतराल के। वी 185/215 185/215
रेटेड शॉर्ट-टाइम विथ करंट के.ए. / रों 20/2 25/4
रेटेड पीक मौजूदा समझें के.ए. 50 63
रेटेड शॉर्ट सर्किट वर्तमान बनाना के.ए. 31.5 63
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट के.ए. 31.5 25
LV यूनिट रेटेड वोल्टेज वी 690
रेटेड मुख्य सर्किट वर्तमान 1600 ~ 3300
रेटेड सीमा शॉर्ट-सर्किट ब्रेकिंग क्षमता के.ए. 50
रेटेड ऑपरेटिंग शॉर्ट-सर्किट ब्रेकिंग क्षमता के.ए. 40
रेटेड शॉर्ट-टाइम विथ करंट के.ए. / 1s 40
ट्रांसफार्मर इकाई निर्धारित क्षमता केवीए 1600 ~ 5500
प्रतिरोध वोल्टेज % 4 ; 4.5
टैपिंग रेंज % ± 2X2.5 .5 .5 5
जुड़ा हुआ समूह Y, yn0 ; D, yn11
दीवार सुरक्षा का स्तर एचवी रूम IP33
LV कक्ष IP33
परिवर्तक कक्ष IP23
ध्वनि - स्तर डीबी ≤55
