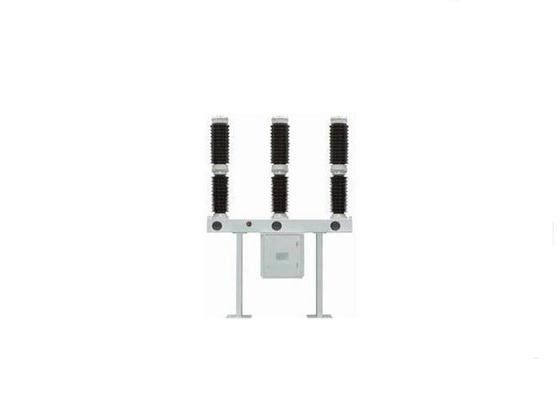

110kV लाइव टैंक आउटडोर उच्च वोल्टेज सर्किट ब्रेकर / वैक्यूम सर्किट ब्रेकर
सामान्य
LW36-126 प्रकार का आउटडोर सर्किट ब्रेकर एक उच्च प्रदर्शन वाला नया प्रकार HV SF6 सर्किट ब्रेकर है जो विदेशी SF6 सर्किट ब्रेकर की उन्नत अवशोषित और पचाने वाली तकनीक पर आधारित है, और राष्ट्रीय मानक की आवश्यकता के अनुसार घरेलू वाणिज्यिक निर्माण स्तर और डिजाइन का संयोजन करता है।
यह उत्पाद 50Hz, 110kV सिस्टम नाममात्र वोल्टेज के साथ इलेक्ट्रिक सिस्टम में उपयोग किया जाता है, और जो मुख्य विद्युत उपकरण नियंत्रित और संरक्षित होता है पावर स्टेशन और सबस्टेशन द्वारा। यह सीटी spring प्रकार वसंत ऑपरेटिंग तंत्र और तीन-चरण मैकेनिकल लिंकेज से सुसज्जित किया जा सकता है। भरने के अंदर SF6 गैस उत्कृष्ट चाप विलुप्त होने और बिजली के इन्सुलेशन प्रदर्शन। सभी सील डबल-सर्कल ओ टाइप सील की अंगूठी को अपनाते हैं, जिससे रिसाव को कुशलता से रोका जा सकता है।
विशेषताएं
A. ब्रेकिंग का उच्च प्रदर्शन, जिसमें शॉर्ट-सर्किट को काटने और आउटगोइंग पॉइंट से बाहर निकलने की क्षमता है, और क्लोज-इन faul को हल करता है।
ख। एयरफ्लो की उच्च गुणवत्ता और सरल संरचना के साथ कताई की तकनीक द्वारा निर्मित चाप-च्यूट।
C. लंबे समय तक विद्युत सेवा जीवन, पूर्ण क्षमता पर 20times के लिए ब्रेकिंग की क्षमता, और बनाए रखने के लिए लंबे अंतराल, सामान्य ऑपरेशन के तहत 10 साल तक मुफ्त रखरखाव।
D. कम ऊर्जा में ऑपरेशन तंत्र जो सरल, विश्वसनीय और साफ-सुथरा है।
ई। कम रेटेड दबाव, कम तापमान के तहत तरलीकृत नहीं किया जाना चाहिए।
एफ। छोटे क्षेत्र पर कब्जा कर लिया।
जी। कम शोर, आवासीय क्षेत्रों में उपयोग किया जाता है।
एच। तत्काल साइट पर स्थापना।
तकनीकी डेटा
| नाम | इकाई | पैरामीटर | |
| रेटेड वोल्टेज | के। वी | 126 | |
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |
| मूल्यांकन वर्तमान | ए | 3150 | |
| रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | KA | 31.5 / 40 | |
| रेटेड कम समय वर्तमान का सामना कर रहा है | KA / s | 31.5 (4) / 40 (3) | |
| रेटेड चोटी बनाने की वर्तमान | KA | 100 | |
| रेटेड शिखर वर्तमान का सामना कर रहा है | KA | 100 | |
| सभी ब्रेकिंग टाइम | सुश्री | <= 65 | |
| बंद करने का समय | सुश्री | <= 110 | |
| पहले चरण का ब्रेकिंग फैक्टर | 1.5 | ||
| आउट-फेज-फेज़िंग करंट | KA | 10 | |
| रेटेड ऑपरेशन अनुक्रम | 0-0.3s-CO-180s-सीओ | ||
| लगातार ब्रेकिंग रेटेड शॉर्ट-सर्किट चालू धीरज | टाइम्स | 20 (40kA) | |
| मैकेनिकल धीरज | टाइम्स | 6000 | |
| रेटेड SF6 गैस का दबाव | म पा | 0.55MPa / 0.60 | |
| रेटेड बिजली की आवृत्ति वोल्टेज का सामना करना पड़ रहा है | चरण-से-पृथ्वी, चरण-से-चरण | के। वी | 275 |
| अलग-थलग दूरी | के। वी | 275 | |
| रेटेड बिजली के आवेग वोल्टेज का सामना कर रहे | चरण-से-पृथ्वी, चरण-से-चरण | के। वी | 650 |
| अलग-थलग दूरी | के। वी | 650 | |
