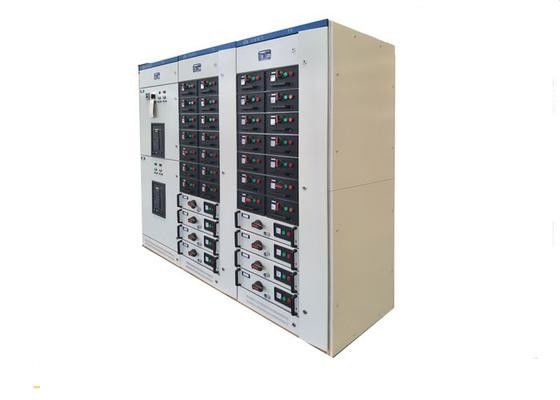

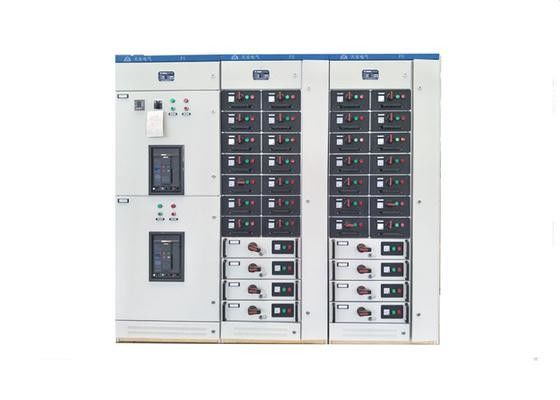

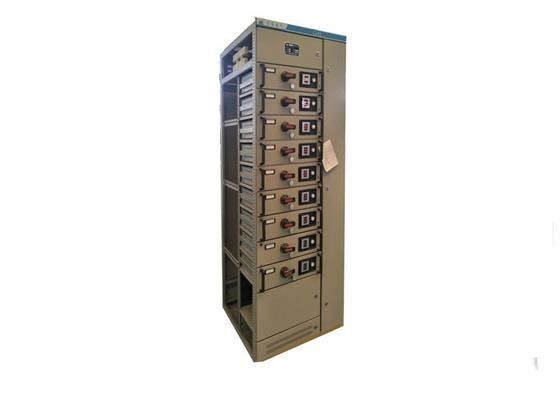

GCS पावर स्टेशन उपकरण 0.4KV विद्युत वितरण LV स्विचगियर

अवलोकन
GCS LV वापस लेने योग्य स्विचगियर (इसके बाद डिवाइस के रूप में संदर्भित) को उद्योग सक्षम विभाग, कई बिजली उपयोगकर्ताओं और मूल राज्य यांत्रिक विभाग द्वारा डिजाइन इकाई, बिजली विभाग के एकजुट डिजाइन समूह से आवश्यकताओं के अनुसार विकसित किया जाता है। यह राष्ट्रीय परिस्थितियों और उच्च तकनीकी प्रदर्शन सूचकांक के अनुरूप है, और बिजली बाजार के विकास की मांगों को स्वीकार करता है और उपलब्ध आयातित उत्पादों के साथ प्रतिस्पर्धा करने में सक्षम है। डिवाइस ने शंघाई में जुलाई 1996 में दो विभागों द्वारा संयुक्त रूप से प्रमाणीकरण पारित किया। यह विनिर्माण इकाई और बिजली उपभोक्ता निर्माण से मान्यता और पुष्टि प्राप्त करता है।

आवेदन

यह उपकरण पावर स्टेशन, पेट्रोलियम, केमिकल इंजीनियरिंग, धातु विज्ञान, बुनाई और ऊंची इमारत उद्योगों आदि के वितरण प्रणाली पर लागू होता है। उच्च स्वचालितता वाले स्थानों में और कंप्यूटर को संयुक्त करने की आवश्यकता होती है, जैसे बड़े पैमाने पर पावर स्टेशन और पेट्रोकेमिकल उद्योग प्रणाली आदि। ।

लक्षण

1. मुख्य रूपरेखा 8MF बार स्टील को गोद लेती है। बार स्टील के दोनों किनारों को 9.2 मिमी बढ़ते छेद के साथ मापांक 20 मिमी और 100 मिमी के साथ स्थापित किया गया है। आंतरिक स्थापना लचीली और आसान है।

2. उपयोगकर्ता चयन के लिए मुख्य ढांचे, पूर्ण विधानसभा संरचना और आंशिक (साइड फ्रेम और क्रॉस रेल) ​​वेल्डिंग संरचना के लिए दो प्रकार के विधानसभा फॉर्म डिजाइन।

3. डिवाइस के प्रत्येक फ़ंक्शन डिब्बे को पारस्परिक रूप से अलग किया जाता है। डिब्बों को फंक्शन यूनिट कम्पार्टमेंट, बस बार डिब्बे और केबल कम्पार्टमेंट में विभाजित किया जाता है । प्रत्येक का सापेक्ष स्वतंत्र कार्य होता है।

4. क्षैतिज बस बार बस बार के लिए इलेक्ट्रोडायनामिक बल का विरोध करने की क्षमता को बढ़ाने के लिए कैबिनेट के स्तर को रखा गया है। यह मुख्य सर्किट के लिए उच्च शॉर्ट सर्किट ताकत क्षमता प्राप्त करने का मूल उपाय है।

5. केबल कम्पार्टमेंट डिज़ाइन केबल आउटलेट और इनलेट को ऊपर और नीचे सुविधाजनक बनाता है।

सेवा का माहौल

1. परिवेशी वायु तापमान: -5ºC + 40ientC औसत तापमान 24h में + 35 airC से अधिक नहीं होना चाहिए।

2. अधिकतम तापमान पर सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए। कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है। पूर्व। 90% + 20 %C पर। लेकिन तापमान परिवर्तन के मद्देनजर, यह संभव है कि मध्यम ओस आकस्मिक रूप से उत्पन्न होगी।

3. समुद्र तल से ऊंचाई 2000M से अधिक नहीं होनी चाहिए।

4. स्थापना ढाल 5ºC से अधिक नहीं है।

5. धूल, संक्षारक गैस और बारिश के पानी के हमले के बिना इंडोर।
