उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वोल्ट रेटेड: | 12 / 24kV | वर्तमान रेटेड: | 630A |
|---|---|---|---|
| खोल सामग्री: | स्टेनलेस स्टील | ऊंचाई: | ≤1000m |
| हाई लाइट: | पैक ट्रांसफार्मर सबस्टेशन,बिजली वितरण सबस्टेशन |
||
12 / 24KV आउटडोर रिंग मेन यूनिट केबल ब्रांच बॉक्स / डिस्ट्रीब्यूशन मीटरिंग बॉक्स
सामान्य
DFT6-12 / 24 सीरीज केबल ब्रांच बॉक्स एक नया बिजली आपूर्ति उपकरण है जिसे बिजली स्वीकृति और वितरण के लिए 12 / 24kV पावर नेटवर्क केबल सिस्टम के समन्वय के लिए डिज़ाइन किया गया है। श्रृंखला केबल शाखा बॉक्स में अद्वितीय संरचना और सुंदर उपस्थिति है, यह विशेष रूप से उस स्थान के लिए उपयुक्त है जो छोटे बिल्ड-अप क्षेत्र को कवर करता है और पर्यावरण में उच्च आवश्यकता है जैसे शहर की सड़क, निवास क्षेत्र, उच्च-वृद्धि, हवाई अड्डे और घाट, आदि।
इसका उपयोग केबल सर्किट को कनेक्ट करने, शंटिंग, ब्रांचिंग, निरंतर और स्थानांतरित करने में किया जाता है।

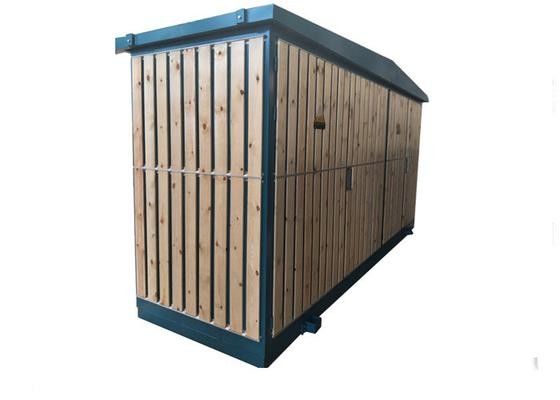

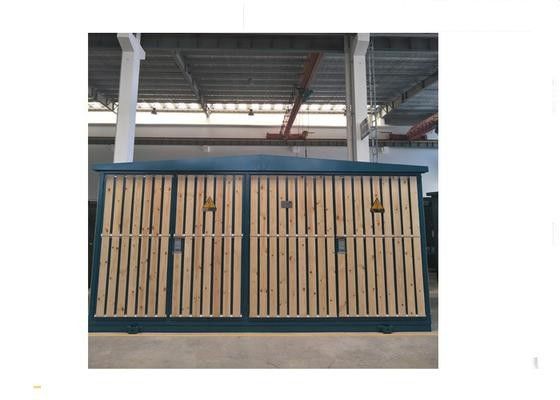

ग्राहक के अनुरोध के अनुसार केस संलग्नक के लकड़ी के बोर्ड को जोड़ें।
सेवा की स्थिति
1. फिटकरी Above 1000 मीटर - समुद्र तल से ऊपर
2. परिवेश का तापमान: -25 ~ C ~ + 40 -C
3. हवा की गति : ≤ 34m / s
4. नियमित रूप से उत्तम शेक नहीं
विशेषताएं:
ए। सम्मिलित विधि सरल और विश्वसनीय है और इसे स्थापित करना सुविधाजनक है।
ख। पूर्ण इन्सुलेशन और संरचना पूरी तरह से सील है, रखरखाव, धूल और जलरोधी को छूट देता है।
सी। एक बार केवल कुछ निवेश, और स्विच तंत्र और केबल के निवेश को बचा सकते हैं।
घ। छोटे कवर क्षेत्र और चारों ओर पर्यावरण को समन्वित करना आसान है।
| FN26-12 / 24 SF6 लोड स्विच के मुख्य तकनीकी पैरामीटर | |||
| मद | इकाई | पैरामीटर | पैरामीटर |
| रेटेड वोल्टेज | के। वी | 12 | 24 |
| मूल्यांकन वर्तमान | ए | 630 | 630 |
| रेटेड शॉर्ट-टाइम विथ करंट | के.ए. / रों | 25/2 | 25/2 |
| रेटेड पीक मौजूदा समझें | के.ए. | 63 | 63 |
| रेटेड शॉर्ट-टाइम मेकिंग करंट | के.ए. / एस | 50/2 | 63/2 |
| 1min पावर फ्रीक्वेंसी वोल्टेज को समझें | के। वी | 42 | 65 |
| प्रकाश आवेग वोल्टेज को समझते हैं | के। वी | 75 | 125 |
| मैकेनिकल धीरज | टाइम्स | 10000 | 10000 |
| SF6 गैस दबाव (20 ℃ गेज दबाव) | MPA | 0.04 | 0.04 |
| रिसाव दर / वर्ष | ≤1% | ≤1% | |
| केबल टर्मिनल का मुख्य तकनीकी पैरामीटर | |||
| मद | इकाई | पैरामीटर | पैरामीटर |
| रेटेड वोल्टेज | के। वी | 12 | 24 |
| मूल्यांकन वर्तमान | ए | ≤630 | ≤630 |
| केबल क्रॉस सेक्शन पर लागू करें |  | 25-400 | 35-400 |
| कनेक्शन बिंदु प्रतिरोध | μΩ | 40 | 45 |
| आंशिक डिस्चार्ज | पीसी / केवी | ≤10 / 13 | ≤10 / 21.5 |
| रेटेड थर्मल स्थिरता वोल्टेज | के.ए. / रों | 20/3 | 25/2 |
| रेटेड गतिशील वोल्टेज | के.ए. | 50 | 63 |
| 1min पावर फ्रीक्वेंसी वोल्टेज को समझें | के। वी | 42 | 65 |
| बिजली का आवेग | के। वी | 75 | 125 |
| आमतौर पर उपयोग किए जाने वाले केबल प्रवाहकीय क्रॉस-अनुभागीय क्षेत्र |
| 35,50,70,95,120,150,185,240,300,400, आदि। |
