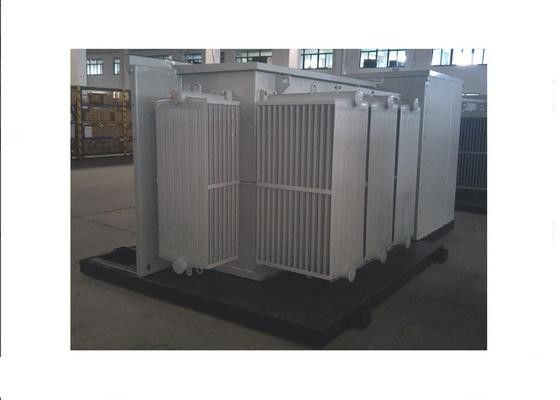

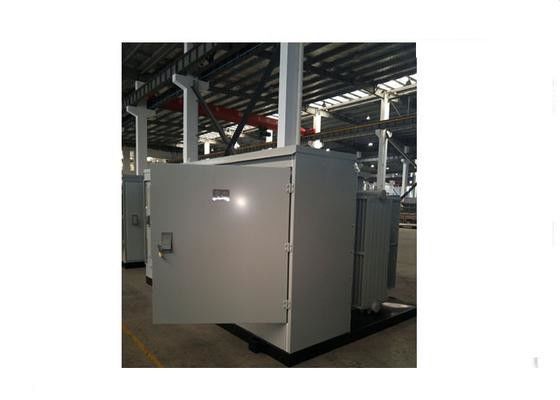

पवन ऊर्जा उत्पादन के लिए 35kv संयुक्त कॉम्पैक्ट ट्रांसफार्मर सबस्टेशन

पवन ऊर्जा उत्पादन / इलेक्ट्रिक पावर उपकरण के लिए 35KV संयुक्त ट्रांसफार्मर

ZGS-ZF- generation / 35 श्रृंखला पवन ऊर्जा उत्पादन के लिए संयुक्त ट्रांसफार्मर समर्पित विद्युत ऊर्जा उपकरण है जो एक पूर्ण इकाई में बूस्टिंग ट्रांसफार्मर, एचवी फ्यूज, लोड स्विच, एलवी स्विच और रिश्तेदार सहायक सहायक उपकरण रखता है। यह आदर्श समर्थन उपकरण है, जिसके द्वारा विंड जनरेटिंग सेट से 0.69kv वोल्टेज 35kv और 35kv केबल लाइन के माध्यम से उत्पादन शक्ति ऊपर की ओर बढ़ती है।

1. वोल्टेज संयुक्त
सिस्टम वोल्टेज: 35kV
एचवी की ओर से उच्चतम कार्य वोल्टेज: 40.5Kv
एचवी साइड पर रेटेड वोल्टेज: 38.5kV, 36.75kV, 35kV
LV साइड पर रेटेड वोल्टेज: 0.69kV, 0.66kV
2. रेटेड क्षमता: 900 केवीए ated 3350 केवीए; या ग्राहक की आवश्यकता के अनुसार
3. एचवी टैपिंग रेंज:: 5% या 2.5 2 × 2.5%
4. कनेक्शन समूह: Dyn11 या Yyn0
5. रेटेड आवृत्ति: 50 हर्ट्ज
6. इन्सुलेशन स्तर
-35 केवी ट्रांसफार्मर एचवी साइड:
विद्युत आवृत्ति वोल्टेज का सामना: 85kV
लाइटनिंग इम्पल्स पीक फेस वोल्टेज: 200 / 220kV
- ट्रांसफार्मर LV साइड:
बिजली की आवृत्ति वोल्टेज का सामना: 5kV
7.Condensation नियंत्रक या अन्य सहायक उपकरण कैबिनेट में ग्राहक के अनुरोध के अनुसार जोड़ा जा सकता है।
