वोल्ट रेटेड: | 12kV | एसी धातु-संलग्न Electrica: | हरा |
---|---|---|---|
आकार: | ३ उंट | वर्तमान रेटेड: | 630A |
हाई लाइट: | पैक ट्रांसफार्मर सबस्टेशन,बिजली वितरण सबस्टेशन |

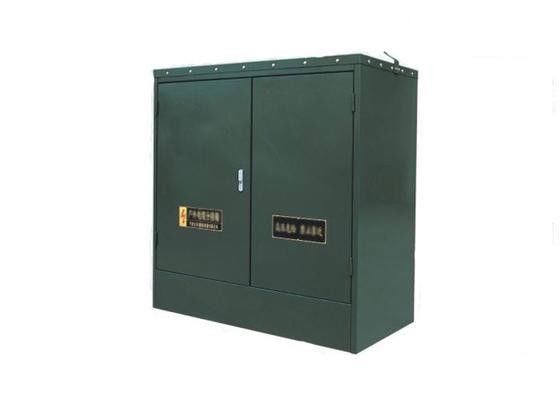

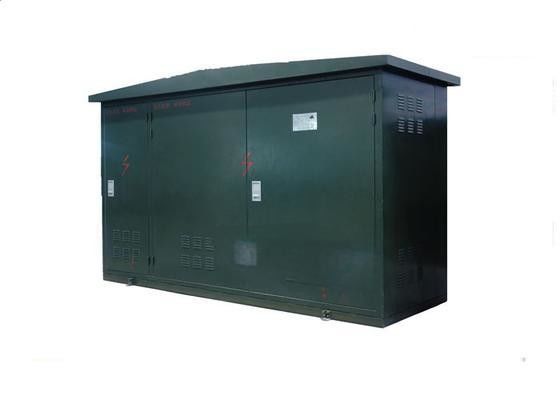

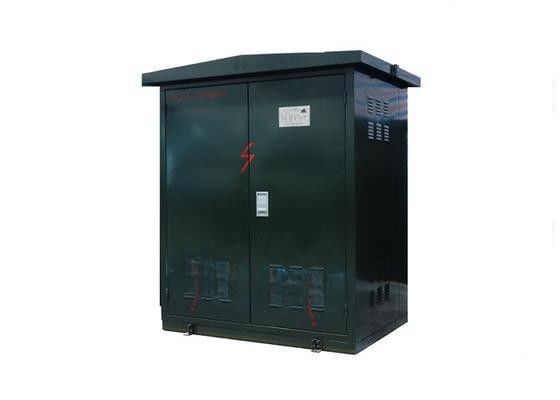

एसी धातु संलग्न आउटडोर केबल शाखा बॉक्स, कनेक्शन वितरण कैबिनेट
अवलोकन
DFT6-12 / 24 श्रृंखला के रूप में विद्युत ऊर्जा स्वीकार करता है और वितरित करता है। आउटडोर रिंग मेन यूनिट ट्रांसफर स्टेशन है जिसे केबल ने विद्युत ऊर्जा से अवगत कराया, जिसे कनेक्ट करने और ब्रेकआउट, शाखा और जारी रखने या बदलने के लिए केबल सर्किट के साथ आउटडोर में उपयोग किया जाता है। यह सरल कनेक्शन विधि, सुविधा, लचीला, पूर्ण इन्सुलेशन और सर्वग्राही संरचना, जलरोधी, संक्षारण प्रतिरोध, एंटीपॉल्यूशन, रखरखाव मुक्त और सुरक्षा की विशेषताएं है।
सेवा की स्थिति
उ। ऊंचाई Above 1000 मीटर (समुद्र तल से ऊपर);
बी परिवेश का तापमान: -25 ~ C ~ + 40 -C ;
C. हवा की गति S 34 मी। / से
डी। स्पॉट में नियमित रूप से उत्तम शेक नहीं होना चाहिए।
मुख्य तकनीकी डेटा
FN26-12 / 24 S F 6 लोड स्विच का मुख्य पैरामीटर
मद | इकाई | पैरामीटर | पैरामीटर |
रेटेड वोल्टेज | के। वी | 12 | 24 |
मूल्यांकन वर्तमान | ए | 630 | 630 |
रेटेड कम समय वर्तमान का सामना कर रहा है | के.ए. / रों | 25/2 | 25/2 |
रेटेड शिखर वर्तमान का सामना कर रहा है | के.ए. | 63 | 63 |
रेटेड शॉर्ट सर्किट करंट बना रहा है | के.ए. / बार | 50/2 | 63/2 |
1 मिनट पावर फ्रीक्वेंसी वोल्टेज का सामना करती है | के। वी | 42 | 65 |
बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125 |
यांत्रिक जीवन | टाइम्स | 10000 | 10000 |
SF6 गैस का दबाव (सतह का दबाव 20 डिग्री सेल्सियस ) | MPA | 0.04 | 0.04 |
वार्षिक गैस रिसाव दर | ≤ 1% | ≤ 1% |
केबल कनेक्टर का मुख्य तकनीकी पैरामीटर
मद | इकाई | पैरामीटर | पैरामीटर |
रेटेड वोल्टेज | के। वी | 12 | 24 |
मूल्यांकन वर्तमान | ए | 630 और नीचे | 630 और नीचे |
केबल का क्रॉस सेक्शन | मिमी 2 | 25 ~ 400 | 35 ~ 400 |
कनेक्शन बिंदु में प्रतिरोध | μΩ | 40 | 45 |
आंशिक डिस्चार्ज | पीसी / केवी | 13 10/13 | .5 10 / 21.5 |
रेटेड कम समय वर्तमान का सामना कर रहा है | के.ए. / रों | 20/3 | 25/2 |
रेटेड शिखर वर्तमान का सामना कर रहा है | के.ए. | 50 | 63 |
1 मिनट पावर फ्रीक्वेंसी वोल्टेज का सामना करती है | के। वी | 42 | 65 |
बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125 |
