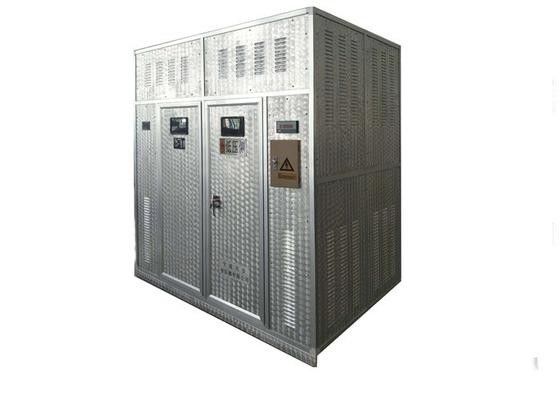

एसबी सीरीज आउटडोर ड्राई टाइप ट्रांसफार्मर 35kv के साथ एक / Af कूलिंग मोड

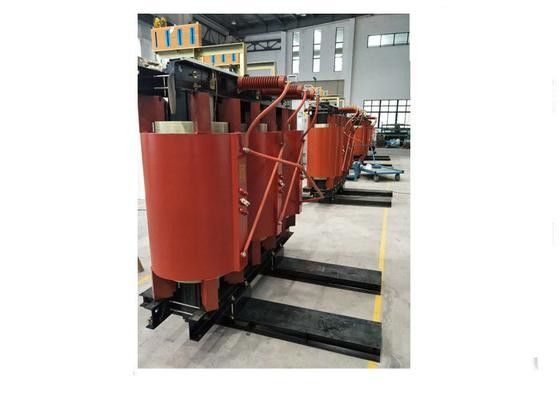

35KV ट्रांसफार्मर स्टेशन राल इन्सुलेशन सूखी - प्रकार बिजली ट्रांसफार्मर

अवलोकन

एससीबी श्रृंखला राल इन्सुलेशन शुष्क प्रकार बिजली ट्रांसफार्मर नया सूखा प्रकार कम बिजली हानि और कम शोर है, इसने 1990 में एबीबी-माइकाफिल से एफआरवीटी विनिर्माण प्रौद्योगिकी और यूरोप में पैडिंग वैक्यूम पतली इन्सुलेशन डालने और कम वोल्टेज पन्नी घुमावदार की नवीनतम तकनीक का आयात किया। जर्मनी की जॉर्ज कंपनी और स्टोव बर्गर वाइंडिंग मशीन से मौजूदा उपकरण क्लिपिंग लाइन के आधार में, इसने जर्मनी से हूबर्स नए डालने वाले उपकरण और इटली से नए प्रकार के पन्नी घुमावदार मशीन को फिर से आयात किया। मूल्यांकन के बाद उत्पाद की सुविधा IEC60076, GB1094.11-2007, GB / T10228-2008 मानक से अधिक हो गई।

यह उत्पाद व्यापक रूप से ट्रांसमिट और ट्रांसफॉर्म सिस्टम, होटल, रेस्तरां, उच्च भवन, वाणिज्यिक केंद्र, स्टेडियम, पेट्रोलियम रासायनिक कारखाने, भूमिगत रेलवे, स्टेशन, हवाई अड्डे और समुद्र पर अच्छी तरह से ड्रिलिंग प्लेटफॉर्म, ect में उपयोग किया जाता है। यह लोड सेंटर के लिए विशेष उपयुक्त है और विशेष रूप से फायर प्रूफ की आवश्यकता होती है।

तकनीकी तिथि :
1 क्षमता: 30 ~ 10000kVA
2 वोल्टेज वर्ग: 6-35 केवी
3 दोहन सीमा: × 2 × 2.5%, % 5% या अन्य
4 चरणों की संख्या: तीन चरण
5 आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज
6 कनेक्शन प्रतीक: Dyn11, Yyn0 या अन्य निर्दिष्ट
7 प्रतिबाधा वोल्टेज:
8 इन्सुलेशन स्तर:
1) 10kV: AC 35 LI 75kv

2) 20kV: AC 50 LI 125kV

3) 35kV: AC 70 LI 170kV
9 इन्सुलेशन डिग्री: एफ / एच ग्रेड
10 आवेदन: प्रसारण प्रणाली में व्यापक रूप से इस्तेमाल किया
11 पैकेज: लकड़ी के फूस या लकड़ी के मामले
12। स्थिति: सापेक्ष आर्द्रता 100%, परिवेश
तापमान 40C से अधिक नहीं।
13. अधिकतम तापमान बढ़ रहा है: 100K 125K
14. कूलिंग मोड: एयर कूलिंग (AN) या फैन कूलिंग (AF)

15। भुगतान अवधि: 30% ~ 50% अग्रिम में जमा के रूप में बाय / टी। अन्य शेष राशि का भुगतान डिलीवरी और शिपमेंट से पहले किया जाता है।
