उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संरचना: | वापस लेने योग्य संलग्न प्रकार | वोल्ट रेटेड: | 3.6KV, 7.2KV, 12kV |
|---|---|---|---|
| मुख्य Busuar के रेटेड वर्तमान: | 630 ~ 4000A | प्रमुख लूप प्रतिरोध: | ≤400 |
| हाई लाइट: | जीआईएस गैस अछूता स्विचगियर,मध्य वोल्टेज स्विचगियर |
||

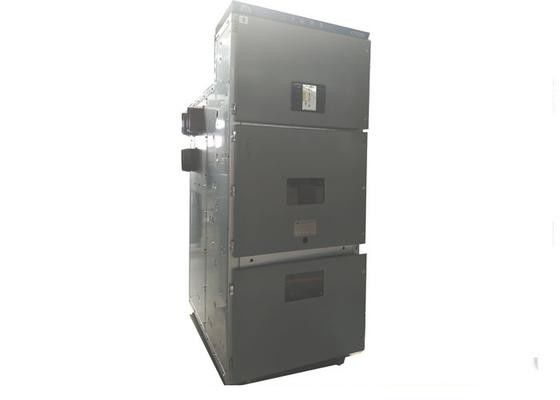

इंडोर रिमूवेबल एसी मेटा एल- क्लैड एंड मेटल- एनक्लोज्ड स्विचगियर
अवलोकन
पॉवर ट्रांसमिशन और डिस्ट्रीब्यूशन कंट्रोल डिवाइस के रूप में, KYN28A-12 इनडोर रिमूवेबल एसी मेटल-क्लैड और मेटल-एनक्लोज्ड स्विचगियर 12kV तीन-चरण AC 50Hz पावर ग्रिड के लिए उपयुक्त है जो 1000 मी से अधिक नहीं है।
उत्पाद की विशेषताएँ
(1) शरीर की संरचना को AI-Zn- प्लेटेड स्टील शीट से जोड़ा गया है, जो बार-बार धार बलों से गुजरती है।
(2) कैबिनेट द्वार बंद होने पर सभी उपकरण संचालित किए जा सकते हैं।
(3) कैबिनेट हाउसिंग को पूरी तरह से सीलन और कीटों से बचाने के लिए सील किया गया है और इसकी सुरक्षा की डिग्री IP4X है। इसके अलावा, हैंडकार्ट कम्पार्टमेंट, बसबार कम्पार्टमेंट, केबल कम्पार्टमेंट और रिले इंस्ट्रूमेंट कम्पार्टमेंट की सुरक्षा डिग्री IP2X है।
(4) सरल और प्रभावी लॉकिंग मिसोप्रेशन को रोक सकता है। सही "पांच-विरोधी" इंटरलॉकिंग उपकरण उपकरण ऑपरेटरों के लिए विश्वसनीय सुरक्षा सुरक्षा प्रदान करता है।
(5) सर्किट ब्रेकर को विनिमेय हैंडकार्ट के साथ काफी सरल तरीके से बदला जा सकता है। VT19 और आयातित VD4 वैक्यूम सर्किट ब्रेकर प्रदान किए जाते हैं।
(6) उच्च दबाव वाले डिब्बे में वैक्यूम सर्किट ब्रेकर और उसके ऑपरेटिंग तंत्र को केवल थोड़ा रखरखाव की आवश्यकता होती है।
(7) अंतरिक्ष को बचाने के लिए दीवार के खिलाफ कैबिनेट स्थापित किया जा सकता है।
(8) बड़े आकार के तारों के वाहिनी में द्वितीयक रेखा को तेज किया जाता है, जिससे जुड़ना आसान है।
(9) मध्य-सेट संरचना बहु-केबल से जुड़े केबल डिब्बे के लिए बड़ी जगह प्रदान करती है।
(10) पैनल इंस्पेक्शन विंडो के माध्यम से केबल कम्पार्टमेंट की स्थापना को आसानी से देखा जा सकता है।
(11) केबल कम्पार्टमेंट और सेकेंडरी इंस्ट्रूमेंट कम्पार्टमेंट को स्वतंत्र रूप से ग्राउंडिंग बसबार के साथ अलमारियाँ के साथ अच्छे संपर्क के साथ लगाया जाता है।
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | |
| 1 | रेटेड वोल्टेज | के। वी | 3.6 , 7.2 , 12 | |
| 2 | मूल्यांकन वर्तमान | ए | 630 , 1250 , 1600 , 2000 , 2500 , 3150 , 400 0 | |
| 3 | रेटेड पावर-फ्रीक्वेंसी शॉर्ट-टाइम विथ वोल्टेज | चरण से चरण, पृथ्वी से चरण | के। वी | 42 |
| दूरी को अलग करना | के। वी | 48 | ||
| 4 | रेटेड बिजली का आवेग वोल्टेज के साथ | चरण से चरण, पृथ्वी से चरण | के। वी | 75 |
| दूरी को अलग करना | के। वी | 85 | ||
| 5 | रेटेड डायनामिक करंट ( पीक ) | के.ए. | 40 , 50 , 63 , 80 , 100 , 125 , 130 | |
| 6 | रेटेड शॉर्ट-टाइम विथ करंट ( चतुर्थ , आभासी मान ) | के.ए. | 16 , 20 , 25 , 31.5 , 40 , 50 | |
| 7 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |
| 8 | ब्रेकिंग टाइम्स ऑफ रेटेड रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | टाइम्स | 30 | |
| 9 | थर्मल रेटेड पहर | रों | 4 | |
| 10 | यांत्रिक जीवन | टाइम्स | 30000 | |
| 1 1 | कुल मिलाकर आयाम ( चौड़ाई × ऊँचाई × गहराई ) | मिमी | 800 ( 1000 ) × 2300 × 1500 ( 1600/1700) | |
