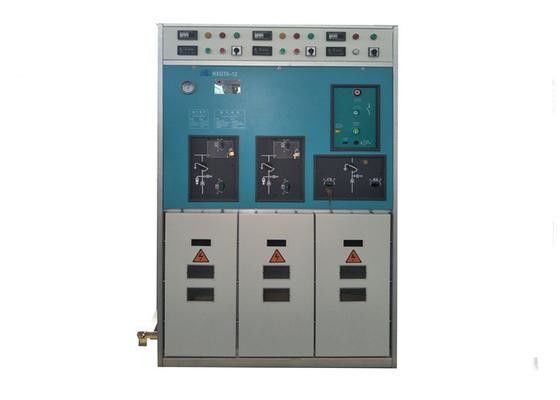

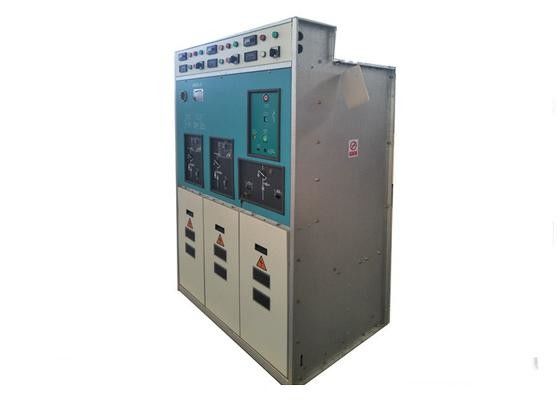

रिंग मेन यूनिट्स 12KV इंडोर गैस - इंसुलेटेड मेटल - इंक्लोज्ड स्विचगियर
अवलोकन
स्विचगियर एक प्रकार का मिश्रित उपकरण है, जो धातु के बाड़े में सभी मुख्य सर्किटों को सील करता है और चाप बुझाने और इन्सुलेशन माध्यम के रूप में एसएफ 6 गैस लेता है। यह रिंग नेटवर्क पावर सप्लाई और 10kV एमवी पावर सप्लाई नेटवर्क में डबल रेडिएशन पावर सप्लाई के लिए उपयुक्त है। इसका उपयोग टर्मिनल बिजली आपूर्ति में भी किया जाता है। रिंग नेटवर्क के उपयोग के कारण बिजली की आपूर्ति बिजली की आपूर्ति की विश्वसनीयता को बढ़ाती है, इसका उपयोग विशेष रूप से खनिज संयंत्रों, निवास क्षेत्र, स्कूलों, पार्कों और इतने पर बिजली वितरण और नियंत्रण के लिए किया जाता है। इसके अलावा, इसकी सुविधाजनक कनेक्शन और स्थापना, छोटी मात्रा के कारण, यह प्राथमिक पक्ष पर उच्च वोल्टेज उपकरण के रूप में सबस्टेशन में भी उपयोग किया जाता है।
संरचना और सिद्धांत
आरएमयू में आमतौर पर तीन डिब्बे होते हैं। (यदि आवश्यक हो, तो इसे एक डिब्बे, दो डिब्बों, तीन डिब्बों या अधिक के लिए भी बनाया जा सकता है, और इसे विस्तार बस बार द्वारा भी जोड़ा जा सकता है)। प्राथमिक तत्व एक संलग्न बाड़े में स्थित हैं जिसे स्टेनलेस स्टील प्लेट द्वारा 3 मिमी की मोटाई के साथ वेल्डेड किया गया है। बाड़े के अंदर, 0.04Mpa के दबाव के साथ SF6 गैस है, जिसका उपयोग चाप-बुझाने और इन्सुलेशन के लिए माध्यम के रूप में किया जाता है। गैस से भरे बाड़े के अंदर गैस के दबाव की निगरानी दबाव गेज द्वारा की जाती है। गैस से भरे बाड़े के अलावा, बाड़े के अन्य हिस्सों का उपयोग गैस से भरे बाड़े की स्थापना और फिक्सिंग के लिए किया जाता है। वे घटक जो गैस से भरे बाड़े के अंदर नहीं हैं, वे इस कैबिनेट के अंदर स्थित या स्थापित हैं। कैबिनेट का यह हिस्सा एल्यूमीनियम से लेपित उच्च-गुणवत्ता वाले जस्ता स्टील प्लेट द्वारा बनाया गया है, जो डिजिटल-नियंत्रित शीट-मेटल प्रोसेसिंग उपकरण द्वारा जुड़ा हुआ है और उच्च शक्ति बोल्ट और नट्स द्वारा जुड़ा हुआ है। कैबिनेट का दरवाजा उच्च गुणवत्ता वाले द्वारा बनाया गया है और प्लास्टिक स्प्रे या स्प्री कोटिंग द्वारा समाप्त किया गया है।
1. आरएमयू गैस टैंक, मैकेनिज्म कम्पार्टमेंट, केबल कम्पार्टमेंट, इंस्ट्रूमेंट कंपार्टमेंट, एक्सपेंशन बस बार और इसी तरह से बना है। गैस टैंक के पीछे, एक विस्फोट प्रूफ डिवाइस है (चित्र में नहीं दिखाया गया है)। जब आंतरिक चाप दबाव बहुत बड़ा होता है, तो टैंक के अंदर उच्च दबाव गैस को विस्फोट प्रूफ डिवाइस के माध्यम से कैबिनेट के पीछे से छोड़ा जाएगा, जो ऑपरेटरों को नुकसान पहुंचाने से बचता है।
2. लोड स्विच की संरचना चाप चट्टा प्रकार है, जिसमें आर्क बुझाने की मजबूत क्षमता है।
3. फ्यूज और लोड स्विच रूम ट्रांसफार्मर के संरक्षण सर्किट का निर्माण करते हैं। एचवी वर्तमान सीमित फ्यूज epoxy राल कास्टिंग इंसुलेशन बाड़े में स्थापित किया गया है। जब फ्यूज जलता है, तो फायरिंग पिन पॉप अप हो जाता है और लोड स्विच खुल जाता है।
4. आरएमयू के सामने की तरफ मेकेनिज्म कंपार्टमेंट है। प्रत्येक फ़ंक्शन सर्किट में, लोड और सर्किट ब्रेकर सभी मैनुअल (या मोटर) चार्जिंग स्प्रिंग कंट्रोल मैकेनिज्म से लैस होते हैं, और थ्री-पोजिशन डिस्कनेक्टर और अर्थ स्विच मैन्युअल चार्जिंग स्प्रिंग कंट्रोल मैकेनिज्म से लैस होते हैं। स्विच स्टेट इंडिकेटर है। थ्री-पोजिशन डिस्कनेक्टर और अर्थ स्विच ऑपरेशन मैकेनिज्म को पैडलॉक के साथ फिट किया जाता है जिसका उपयोग अनधिकृत कर्मियों के गलत संचालन को रोकने के लिए किया जा सकता है जब उपकरण ऑपरेशन में नहीं होता है। लोड स्विच के संचालन में "फाइव प्रोटेक्शन" इंटरलॉक डिवाइस है- अर्थ-स्विच- केबल रूम का दरवाजा, सर्किट ब्रेकर-तीन-स्थिति डिस्कनेटर - केबल रूम का दरवाजा।
| मद | इकाई | पैरामीटर | |||
| रेटेड वोल्टेज | के। वी | 12,24 | |||
| रेटेड बस बार वर्तमान | ए | 630,1250 | |||
| मूल्यांकन वर्तमान | ए | 630 | |||
| रेटेड आवृत्ति 1min | हर्ट्ज | 50/60 | |||
| रेटेड कम समय का सामना करना पड़ रहा है | KA | 20 / 4,25 / 2 | |||
| रेटेड शिखर वर्तमान का सामना कर रहा है | KA | 50,63 | |||
| रेटेड शॉर्ट सर्किट करंट करंट | KA | 50,63 | |||
| फ्यूज वायर के साथ लोड स्विचगियर का वर्तमान रेटेड | ए | 100 | |||
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | फ्यूज | KA | 31.5 | ||
| परिपथ वियोजक | KA | 20,25 | |||
| 1min पावर आवृत्ति का सामना करना पड़ रहा है वोल्टेज | (चरण से चरण / चरण-से-मैदान / चैस) | के। वी | 42 / 48,65 / 79 | ||
| बिजली आवेग जोरदार प्रतिरोध (अधिकतम मूल्य) | (फेज टू फेज / फेज-टू-ग्राउंड) (फेज टू फेज / फेज-टू-ग्राउंड) | के। वी | 75 / 85.125 / 145 | ||
| सर्किट प्रतिरोध | लोड स्विचगियर | μΩ | 130 | ||
| समग्र उपकरण कैबिनेट (फ्यूज प्रतिरोध शामिल नहीं) | μΩ | 250 | |||
| सर्किट ब्रेकर कैबिनेट SF6 | μΩ | 140 | |||
| SF6 रेटेड गैस का दबाव (20 (C गेज दबाव) | MPA | 0.04 | |||
| SF6 गैस वार्षिक रिसाव दर | ≤0.2% | ||||
| संरक्षण ग्रेड (गैस भरा हुआ संलग्नक) | IP67 | ||||
