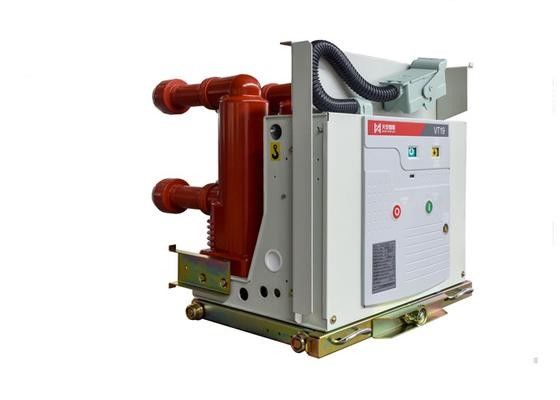

24kv हाई वोल्टेज सर्किट ब्रेकर, एसी सर्किट ब्रेकर वैक्यूम हैं - बुझाने वाले चैंबर

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

बड़ी छवि :  24kv हाई वोल्टेज सर्किट ब्रेकर, एसी सर्किट ब्रेकर वैक्यूम हैं - बुझाने वाले चैंबर

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianan Electric
प्रमाणन: GB1984、GB/T11022、DL/T403 and IEC62271
मॉडल संख्या: VT19-24

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: Pending
पैकेजिंग विवरण: लकड़ी मामलों
प्रसव के समय: 35 काम दिन
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 2000pcs / वर्ष
विस्तृत उत्पाद विवरण
वोल्ट रेटेड: 24kV एंबेडेड डंडे: APG प्रक्रिया
वर्तमान रेटेड: 630 ए, 1250 ए प्रकार: फिक्स्ड टाइप / हैंडकार्ट टाइप
हाई लाइट:

high voltage vacuum circuit breaker

,

hv circuit breaker

24kv वैक्यूम हैं - चैंबर हाई वोल्टेज एसी वैक्यूम सर्किट ब्रेकर को बुझाने

NINGBO TIANAN (ग्रुप) कं, लि।

अवलोकन

VT19-24indoor HV वैक्यूम सर्किट ब्रेकर का उपयोग 50HZ, 24kV के तीन-चरण एसी इलेक्ट्रिक सिस्टम में किया जाता है। इसका उपयोग खनन कंपनी, बिजली कारखाने और सबस्टेशन में नियंत्रण और संरक्षण विभाग के रूप में किया जाता है। अपने विशेष फायदों के कारण, यह उस साइट के लिए भी उपयुक्त है जो रेटेड रेटेड या एकाधिक ब्रेकिंग शॉर्ट-सर्किट करंट के तहत अक्सर संचालन करती है।

सर्किट ब्रेकर को कुछ राष्ट्रीय मानकों और अंतर्राष्ट्रीय सापेक्ष मानकों, जैसे GB1984, GB / T11022, DL / T403 और IEC62271, आदि से पहचाना जाता है। इसमें विश्वसनीय लॉकेज है, जिसका उपयोग ट्रक विभाग या फिक्स्ड इंस्टॉलेशन डिपार्टमेंट के रूप में किया जाता है।

वैक्यूम आर्क-बुझाने वाले कमरे की संरचना

निर्वात आर्क-बुझाने का कमरा वर्तमान ऊर्जा को सहन करने, बनाने और तोड़ने के लिए सर्किट ब्रेकर के मुख्य भाग हैं। इसमें पर्याप्त चाप-बुझाने का कार्य और उच्च संचालन अवधि है।

  • चाप-बुझाने के कमरे का इन्सुलेशन संलग्नक (1) उच्च तीव्रता एल्यूमिना सिरेमिक सामग्री से बना है, दोनों छोरों को स्टेनलेस स्टील के आवरण (6) से वेल्डेड किया जाएगा और इसे सील गुहा में बनाया जाएगा।
  • आर्क-बुझाने के कमरे की भीतरी परत धातु शेड कवर (5) है, जिसे आर्क द्वारा उत्पन्न धातु नम को टर्मिनल बनाने और तोड़ने के दौरान कम समय में धातु शेड कवर पर संघनित या संघनित किया जा सकता है, आंतरिक आर्क-बुझाने वाले कमरे की इन्सुलेशन मीडिया तीव्रता होगी ठीक हो। इस बीच, कटा हुआ आवरण धातु के छींटे की चोट से चीनी मिट्टी के बाड़े की रक्षा कर सकता है।
  • रिट्रेस्ड स्टेनलेस स्टील अकॉर्डियन पाइप (4) चाप-बुझाने वाले कमरे का एक महत्वपूर्ण हिस्सा है जो मूविंग टर्मिनल (3) पूरी तरह से बंद चाप-बुझाने वाले कमरे में जा सकता है। सीलिंग फ़ंक्शन और लंबे समय तक एक्सीडेंट पाइप मुख्य कारकों में से एक है, जिसने वैक्यूम आर्क-बुझाने के कमरे की यांत्रिक अवधि का फैसला किया।
  • टर्मिनल वैक्यूम आर्क-एग्जॉस्ट रूम का दिल है, क्रोमियम-कॉपर को अपनाएं, उन्नत स्मेल्ट तकनीक वैक्यूम सर्किट ब्रेकर के ब्रेकिंग फ़ंक्शन और इलेक्ट्रिक अवधि को सुनिश्चित कर सकती है और ऑपरेशन के अधिक वोल्टेज स्तर को कम कर सकती है।

24KV सर्किट ब्रेकर का मुख्य पैरामीटर

रेटेड वोल्टेज 24kV
मूल्यांकन आवृत्ति 50 हर्ट्ज
रेटेड प्रकाश आवेग वोल्टेज का सामना कर रहा है 125kV
रेटेड 1 मिनट बिजली आवृत्ति वोल्टेज का सामना करना पड़ रहा है 65kV
रेटेड ऑपरेशन अनुक्रम O-0.3s-CO-180s-सीओ
रेटेड वर्तमान (ए) 630,1250 1250,1600,2000,2500
रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (आरएमएस, केए) 20/25 31.5
रेटेड शॉर्ट सर्किट करंट (पीक मान, केए) 50/63 80
रेटेड कम समय वर्तमान / शॉर्ट सर्किट निरंतर समय (केए / एस) का सामना कर रहा है 20,25 / 4 31.5 / 4
रेटेड पीक मूल्य वर्तमान (केए) का सामना कर रहा है 50/63 80
रेटेड शॉर्ट सर्किट का समय (बार) 30
यांत्रिक अवधि (बार ०) 20000
वजन (किग्रा) निश्चित प्रकार ≤250
ट्रक का प्रकार ≤350
नाम इकाई डेटा
संपर्क टर्मिनल की दूरी मिमी 12 ± 1
अधिक सफर 4 ± 1
त्रि-चरणीय उद्घाटन और समापन अतुल्यकालिक सुश्री ≤2
संपर्क टर्मिनल को बंद करने का समय सुश्री ≤2
बंद करने और खोलने का समय प्रारंभिक सुश्री ≤50
समापन ≤70
औसत खोलने की गति (6 मिमी खोलने के बाद) सुश्री 1.4 ± 0.3
औसत समापन गति (6 मिमी बंद करने के बाद) 0.8 ± 0.2
