उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वोल्ट रेटेड: | 40.5kV (35KV) | वर्तमान रेटेड: | 1250/2000 / 2500A |
|---|---|---|---|
| संरक्षण ग्रेड: | IP4X / IP67 | वर्तमान को तोड़ने का रेटेड: | २० २५ ३१.५ |
| रेटेड आवृत्ति: | 50/60 हर्ट्ज | CubicleType: | सी-जीआईएस |
| हाई लाइट: | उच्च वोल्टेज बिजली स्विचगियर,गैस अछूता स्विचगियर |
||

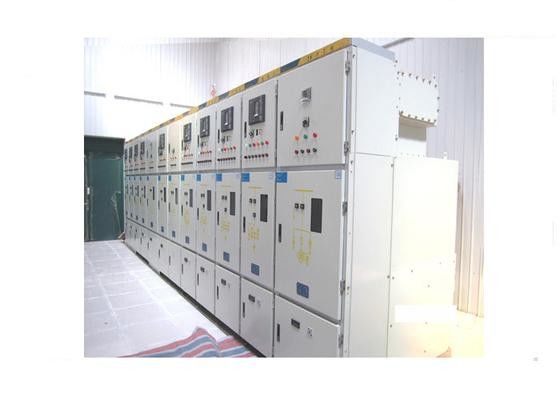

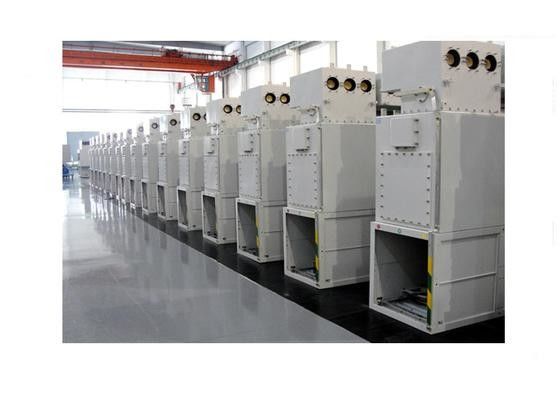

जीआईएस 40.5kV मेटल - माउंटेड गैस इंसुलेटेड डिस्ट्रीब्यूशन एंड कंट्रोल स्विचगियर
सामान्य:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear (इसके बाद जिसे C-GlS कहा जाता है) एक उच्च गुणवत्ता वाला उत्पाद है, जिसे चीन बिजली उद्योग महासंघ कोरिया रिजिन इलेक्ट्रिकल उद्योग उद्योग निगम से केवल तकनीक की सिफारिश करता है और यह GB / T11022-1999 और GB3906- के चीनी मानकों को पूरा करता है। 2006C-GlS, रखरखाव और छोटे कवर क्षेत्र से मुक्त, उच्च विश्वसनीयता की विशेषताएं हैं।
उद्देश्य:
जीआईएस पावर प्लांट, सबस्टेशन, संयुक्त सबस्टेशन और इलेक्ट्रिक पावर सिस्टम के लिए उपयुक्त है, जो कि तीन चरण इनडोर एसी सिंगल बसबार है और एकल बसबार को 50 हर्ट्ज, 35kV रेटेड वोल्टेज के साथ सेक्शनिंग, इलेक्ट्रिक पावर को नियंत्रित करने, स्वीकार करने और वितरित करने के लिए उपयोग किया जाता है।
सेवा परिवेश की स्थिति:
1. हवा का तापमान: अधिकतम: +40, न्यूनतम: -25 (औसत 24 घंटे में 35 से अधिक नहीं है)
2. समुद्र तल से ऊंचाई: <= 5000 मी
3. हवा की नमी:
24 घंटों में मापा गया औसत सापेक्ष आर्द्रता 95% से अधिक नहीं है,
प्रति माह औसत सापेक्ष आर्द्रता 90% से अधिक नहीं है,
24 घंटे में मापा गया औसत जल वाष्प दबाव 2.2kPa से अधिक नहीं है,
प्रति माह औसत जल वाष्प दबाव 1.8 kPa से अधिक नहीं है।
4. लगातार भारी कंपन के बिना।
पैरामीटर:
| नाम | इकाई | पैरामीटर | |
| रेटेड वोल्टेज | के। वी | 24 | |
| मूल्यांकन वर्तमान | ए | 1250 2000 2500 रु | |
| मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | |
| रेटेड बिजली आवृत्ति वोल्टेज (1min) को समझें | चरणों के बीच, पृथ्वी पर चरण | के। वी | 65 |
| इन्सुलेशन दूरी | के। वी | 79 | |
| रेटेड बिजली का आवेग वोल्टेज के साथ | चरणों के बीच, पृथ्वी पर चरण | के। वी | 125 |
| अंतर को खोलने के लिए | 145 | ||
| माध्यमिक सर्किट बिजली आवृत्ति वोल्टेज (1min) को समझें | वी | 2000 | |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए. | २० २५ ३१.५ | |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट | के.ए. | ५० ६३ 80० | |
| रेटेड कम समय के वर्तमान 4S को समझें | के.ए. / एस | 20/4 25/4 31.5 / 4 | |
| रेटेड पीक मौजूदा समझें | के.ए. | ५० ६३ 80० | |
| संलग्नक संरक्षण वर्ग (एयर इन्फ्लेशन शेल / एलवी क्यूबिकल) | IP67 / IP4X | ||
| मुख्य सर्किट प्रतिरोध प्रत्येक चरण | μΩ | ≤250 | |
| SF6 गैस का रेटेड ऑपरेटिंग दबाव (20 )C के लिए दाना दबाव) | MPA | 0.05 | |
| एसएफ 6 गैस का न्यूनतम परिचालन दबाव (20 )C के लिए दाना दबाव) | MPA | 0.03 | |
| SF6 गैस वार्षिक गैस रिसाव दर | % | ≤0.5 | |
| सहायक सर्किट रेटेड ऑपरेटिंग वोल्टेज | वी | DC110 / 220, AC220 | |
| संलग्नक आयाम (चौड़ाई * गहराई * ऊँचाई) | मिमी | 600 * 1300 * 2350 (800 * 1600 * 2550) | |
