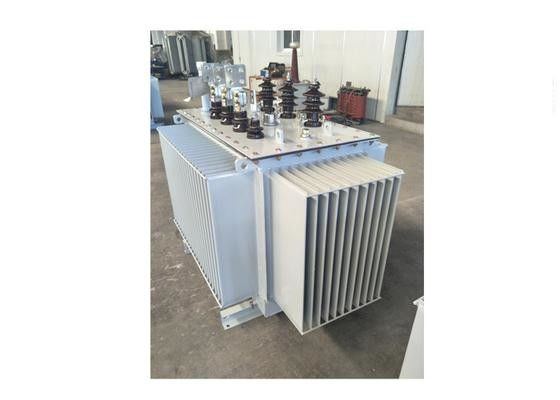

तीन चरणों के साथ पूर्ण सील आउटडोर तेल डूबे हुए बिजली ट्रांसफार्मर 20kv

20kv तेल डूबे हुए बिजली ट्रांसफार्मर / वितरण ट्रांसफार्मर

अवलोकन

S9-M / S10-M / S11-M / S13-M तीन चरण तेल-डूबे हुए पूर्ण सील वितरण ट्रांसफार्मर साधारण तेल-डूबे हुए ट्रांसफार्मर से भिन्न होता है, यह तेल टैंक में तरंग परिचालक रेडिएटर द्वारा तेल संरक्षक और गर्मी सिंक ठंडा करता है, जो लोचदार श्वास द्वारा तेल की मात्रा में वृद्धि और कमी की भरपाई कर सकते हैं। सभी श्रृंखला उत्पाद 10KV, 20KV, 35KV बिजली पारेषण और वितरण प्रणाली में उपयुक्त हैं, इसका उपयोग आवासीय क्षेत्र, वाणिज्यिक सड़क, उद्योग खनन उद्यमों में किया जा सकता है।

तकनीकी विनिर्देश

वोल्टेज स्तर: 10KV, 20KV, 35KV
क्षमता स्कोप: 30 30 2500KVA
वोल्टेज विनियमन प्रकार: ऑफ-सर्किट वोल्टेज विनियमन
दोहन ​​सीमा: X 2X2.5%; 5% ±; या अन्य
आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज

चरण: तीन चरण
कनेक्शन समूह: Yyn0; Dyn11; या अन्य
शॉर्ट सर्किट प्रतिबाधा: मानक प्रतिबाधा या ग्राहक के अनुरोध के रूप में
सेवा की स्थिति: आउटडोर या इनडोर

ठंडा प्रकार: तेल में डूबे हुए आत्म शीतलन (ONAN)

इंसुलेट स्तर: 10kV स्तर: LI / AC 75/35 kV

20kV स्तर: LI / AC 125/55 kV

35kV स्तर: LI / AC 200/85 kV

0.4kV स्तर: एसी / 5 केवी

विशेषताएं

ए। ऊर्जा की बचत

नए सीरियल नंबर उत्पाद में अधिक उत्पाद सुविधा होती है, जिससे नो-लोड लॉस और लोड लॉस को कम किया जा सकता है।

ख। विश्वसनीय सेवा जीवन।

टैंक कवर के लिए बोल्ट कनेक्शन या वेल्डिंग संरचना को अपनाना और तेल और हवा के संपर्क को इन्सुलेट करने के लिए पूर्ण सील ट्रांसफार्मर का रिम। इन्सुलेशन नम नहीं होगा, इसलिए इन्सुलेशन के बुढ़ापे के क्रोध को कम किया जाएगा और इसकी सेवा का जीवन बढ़ाया जाएगा।

सी। हैंगिंग आयरन कोर से मुक्त

पूर्ण सील किए गए ट्रांसफार्मर के संचालन से पहले लोहे के लटके की जांच की आवश्यकता नहीं है, जाँच की लागत को बचाएं

घ। रखरखाव-मुक्त पूर्ण सील ट्रांसफार्मर रखरखाव-मुक्त है।

ई। कॉम्पैक्ट डिजाइन संरचना, शोर को कम करने के लिए नई सामग्री और प्रक्रिया को अपनाना।

च। छोटी मात्रा और सुंदर आकार।

S13 (11) -M श्रृंखला ट्रांसफार्मर तेल की टंकी को समायोजित करने और तेल के तापमान में परिवर्तन होने पर लोचदार श्वास द्वारा तेल वॉल्यूमेट्रिक की भरपाई करने के लिए रिपल रेडिएटर को अपनाते हैं। रिपल प्लेट तेल टैंक में सुंदर आकार और छोटी मात्रा होती है, छोटे फर्श क्षेत्र को कवर करते हैं।
