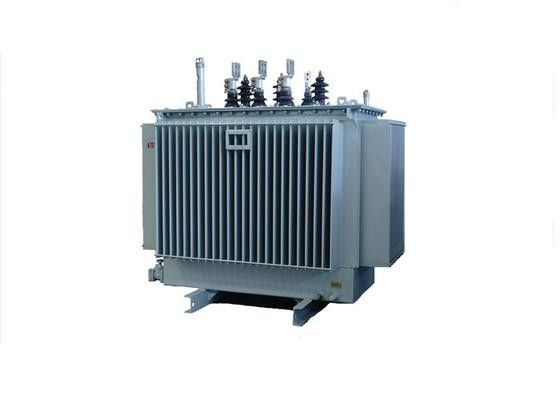

10 ~ 35KV तेल - डूबे हुए विद्युत वितरण पावर ट्रांसफार्मर

10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer
10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer

बड़ी छवि :  10 ~ 35KV तेल - डूबे हुए विद्युत वितरण पावर ट्रांसफार्मर

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianan Electric
प्रमाणन: CQC,CESI,IEEE
मॉडल संख्या: एस (जेड) 9 / एस (जेड) 10 / एस (जेड) 11

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: Pending
पैकेजिंग विवरण: लकड़ी दफ़्ती
प्रसव के समय: 40 दिनों के काम
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 4000 यूनिट / वर्ष
विस्तृत उत्पाद विवरण
पर्यावरण: घर के बाहर इन्सुलेशन तेल: उच्च गुणवत्ता ग्रेड खनिज तेल
जांच उपकरण: आईईसी मानक वोल्ट: 10 ~ 35kv
हाई लाइट:

three phase transformer

,

power transmission transformer

10kV तेल विसर्जित - लोड टैप परिवर्तक विद्युत वितरण ट्रांसफार्मर

सामान्य:

11KV श्रेणी के ट्रांसफार्मर का व्यापक रूप से बिजली पारेषण और वितरण स्टेशनों, उद्योग संयंत्रों, जनरेशन सेट-अप यूनिट (GSU) में उपयोग किया जाता है। उनके पास उच्च दक्षता, कम नुकसान और रखरखाव की विशेषता है।

संरचनात्मक विशेषता :

► आयरन कोर
लोहे की कोर कोल्ड रोल्ड ग्रेन ओरिएंटेड सिलिकॉन स्टील शीट से बनी है। लैमिनेशन को GEORG कट-टू-लेंथ लाइन पर स्टेप-लैप कट और ऑटोमैटिक स्टैकिंग फंक्शन्स के साथ लंबाई में कटौती की जाती है। मल्टी-स्टेप लेमिनेशन संरचना नुकसान और शोर को कम कर सकती है। कोर अंगों और स्टील में स्टील शीट को कांच-एपॉक्सी बॉन्ड द्वारा एक साथ जकड़ा जाता है।
► घुमावदार
उच्च गुणवत्ता वाले तामचीनी या कागज से ढके तांबे का उपयोग कंडक्टर के रूप में किया जाता है, घुमावदार को ड्रम प्रकार, सर्पिल प्रकार, बेहतर सर्पिल प्रकार, निरंतर प्रकार और interleaved प्रकार के रूप में इन्सुलेशन ताकत सुनिश्चित करने के लिए बनाया गया था। मानक टेप एचवी घुमावदार के * 2 * 2.5% हैं।

► टैंक
टैंक, कवर और कंजर्वेटर हैं
नालीदार स्टील प्लेट द्वारा बनाया गया। छोटे ट्रांसफार्मर के लिए, हम एक गहरे टैंक और एक आवरण का उपयोग करते हैं, लेकिन बड़े ट्रांसफार्मर के लिए, हम बेल प्रकार का निर्माण करते हैं। नालीदार निर्माण तेल ठंडा करने के लिए एक प्रभावी तरीका है।
Oil इन्सुलेशन तेल
टैंक IEC296 के अनुसार उच्च गुणवत्ता वाले ग्रेड खनिज तेल से भरे हुए हैं और यह पीसीबी और पीसीटी मुक्त है। तेल का उपयोग ट्रांसफार्मर को ठंडा करने में मदद करने के लिए किया जाता है। इसका उपयोग आंतरिक जीवित भागों के बीच विद्युत इन्सुलेशन का हिस्सा प्रदान करने के लिए भी किया जाता है।
►ताप परिवर्तक
टैप चेंजर का उपयोग आवश्यक स्तर तक ट्रांसफार्मर के आउटपुट वोल्टेज को विनियमित करने के लिए किया जाता है। हम इसे एचवी वाइंडिंग में घुमावों की संख्या में परिवर्तन करके सिस्टम पर ट्रांसफार्मर के अनुपात को बदलकर प्राप्त करते हैं। टैप परिवर्तक लोड (OLTC) या पर हो सकते हैं। ऑफ लोड (OCTC)।
► विधानसभा
ट्रांसफार्मर के सक्रिय भाग से कोर और वाइंडिंग्स एक साथ इकट्ठे हुए। सक्रिय शरीर को बहु-घुमावदार और समान दबाव वाली सूखी विधि के साथ इकट्ठा किया गया, जिससे विद्युत शक्ति में सुधार हुआ और शॉर्ट सर्किट को समझने की क्षमता में सुधार हुआ।

विशिष्ट उत्पादों का तकनीकी डेटा;

प्रकार रेटिंग
केवीए
गोली भरना
नुकसान
(डब्ल्यू)
भार
नुकसान
(डब्ल्यू)
मैं
(%)
यूके
(%)
आयाम (मिमी) वजन
(किलोग्राम)
सी
S9-M-50/11 50 170 870 2.0 4.0 1215 660 1170 430
S9 एम-250/11 250 560 3050 1.2 4.0 1190 815 1370 1115
S9 एम-400/11 400 800 4300 1.0 4.0 1515 770 1580 1380
S9 एम-500/11 500 960 5050 1.0 4.0 1635 840 1610 1600
S9 एम-1000/11 1000 1700 10300 0.7 4.5 1960 1095 1960 2860
S9 एम -2500 / 11 2500 3300 23,000 0.55 5.5 2230 2305 2445 5660
S10-एम -30 / 10 30 110 600 1.8 4.0 870 645 1025 310
S10-M-50/10 50 140 870 1.7 4.0 1090 650 1080 395
S10-एम-80/10 80 200 1250 1.6 4.0 1140 675 1110 490
S10-एम -100 / 10 100 240 1500 1.5 4.0 1185 690 1130 560
S10-एम-125/10 125 280 1800 1.4 4.0 1205 710 1180 670
S10-एम-160/10 160 340 2200 1.3 4.0 1255 720 1200 780
S10-एम -200 / 10 200 400 2600 1.2 4.0 1295 740 1215 875
S10-एम-250/10 250 470 3050 1.1 4.0 1340 755 1260 1115
S10-एम-315/10 315 560 3650 1.0 4.0 1400 770 1320 1280
S10-एम-400/10 400 680 4300 0.9 4.0 1500 860 1400 1490
S10-एम-500/10 500 810 5150 0.9 4.0 1575 895 1430 1740
S10-एम -630 / 10 630 1020 6200 0.8 4.5 1660 930 1545 2110
S10-एम-800/10 800 1190 7500 0.7 4.5 1830 1070 1590 2625
S10-एम-1000/10 1000 1450 10300 0.6 4.5 1935 1175 1685 2860
S10-एम-1250/10 1250 1650 12000 0.6 4.5 1960 1170 1730 3330
S10-एम -1600 / 10 1600 2040 14500 0.5 4.5 2325 1220 2120 3765
S10-एम-2000/10 2000 2140 17820 0.5 4.5 2395 1260 2225 4530
