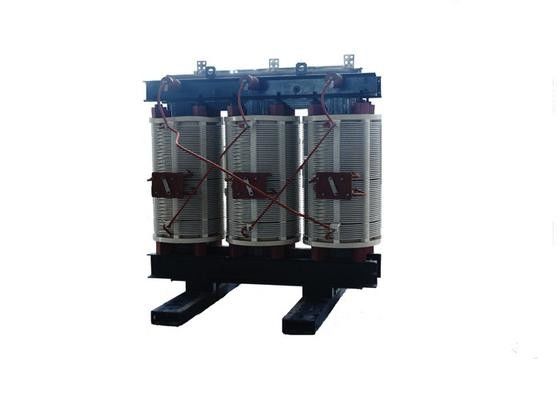

20KV विद्युत वितरण शुष्क प्रकार विद्युत ट्रांसफार्मर

20 केवी विद्युत वितरण स्टेप डाउन ड्राई टाइप विद्युत ट्रांसफार्मर

बुनियादी जानकारी।
मॉडल संख्याःएसजी (एच) बी10

उपयोगःपावर ट्रांसफार्मर

आवृत्ति विशेषताएं:शक्ति आवृत्ति

कोर का आकारःईसी

ब्रांडःतियानान

टैपिंग रेंजः2.5 प्रतिशत

ऊंचाईःसमुद्र तल से 1,000 मीटर ऊपर तक

पर्यावरण:अंदर

विशेष शर्तें:ग्राहक पर निर्भर करता है

इन्सुलेशनःराल

टैप चेंजरःआउटपुट वोल्टेज को विनियमित करें

परीक्षण उपकरण:आईईसी मानक

विशिष्ट उत्पाद:एसजी (एच) बी10

आवृत्तिः50Hz

सेवा जीवनःबीस वर्ष

ट्रेडमार्क:तियानान इलेक्ट्रिक

विनिर्देशःआईईसी 60076-1, आईईसी 60076-2, आईईसी 60076-5

उत्पत्तिःझेजियांग पी. आर. चीन

उत्पाद का वर्णन:
एच ग्रेड ओवीडीटी सीरीज एसजी (बी) 10 खुला चौड़ा हमारे निगम अनुसंधान एवं विकास के वेंटिलेशन प्रकार सूखे प्रकार के ट्रांसफार्मर एच और सीएस 'जैसे नोम्स, Cequin और Tufauin आदि का चयन करता है।जो डुपोंट और क्विन-टी निगम द्वारा निर्मित है जो अमेरिकी ULinsurance द्वारा प्रमाणन का परीक्षण करता है, 180oC - 220oC इन्सुलेशन सिस्टम जो अनुकूलन डिजाइन पारित करता है, वह आग बुझाने और जलने में बाधा उत्पन्न करता है और यहां तक कि जलन की सीमा और सुरक्षित क्षमता की योग्यता भी रखता है।

उसी समय, वर्तमान में उन्नत वीआईपी के वैक्यूम अभिषेक प्रौद्योगिकी का उपयोग करने के बाद, ET-90 एच ग्रेड संशोधित गर्मी प्रतिरोधी नहीं संतृप्ति पॉलिएस्टर राल से जलने से रोकने के लिए पूरे सोखने को रोल करें,तो पेंट झिल्ली बराबर है, उज्ज्वल, मजबूत चिपकने वाला बल, नहीं दरार, छोटे भाग निर्वहन और उच्च संपूर्ण यांत्रिक शक्ति और इन्सुलेशन क्षमता, यह नम, नमक और कोहरे आदि के वातावरण में उपयुक्त है।अत्यधिक प्रदूषक, प्रतीक्षा करने की क्षमता उत्कृष्ट है।

एसजी (बी) श्रृंखला के अनुसार ओवीडीटी उत्पाद अपने उन्नत प्रदर्शन मानकों और विश्वसनीय सुरक्षा जैसे कम हानि और शोर, और छोटे भागों के निर्वहन आदि के साथ।यह व्यापक रूप से लोड केंद्र जो उच्च अग्निरोधक सुरक्षा और पर्यावरण संरक्षण की आवश्यकता में इस्तेमाल किया जाता हैजैसे कि पर्यटन स्थल, वाणिज्यिक केंद्र, शॉपिंग सेंटर, आवासीय क्षेत्र, उच्च वृद्धि, हवाई अड्डा, मेट्रो, अस्पताल और घाट आदि।

विशेषताएं:

1पर्यावरण संरक्षण:
उत्पाद में उच्च गुणवत्ता वाली एच ग्रेड इन्सुलेशन सामग्री का उपयोग किया गया है, उच्च तापमान के तहत खतरनाक गैसों का कोई उत्सर्जन नहीं है।यह सेवा जीवन के बाद पुनर्चक्रण के लिए तांबा वापस लेने के लिए सुविधाजनक है.
2विश्वसनीय इन्सुलेशन प्रणाली:
NOMEX कागज और ET-90 श्रृंखला H ग्रेड राल को बुनियादी इन्सुलेशन प्रणाली के रूप में चुना गया है, अनुकूलित डिजाइन इन्सुलेशन प्रणाली को 180 डिग्री सेल्सियस - 220 डिग्री सेल्सियस बनाता है जो सुरक्षित है,उच्च तापमान के तहत स्थिर और विश्वसनीय.
3उन्नत प्रसंस्करण प्रौद्योगिकी:
वीपीआई प्रौद्योगिकी और उच्च तापमान के तहत उपचार प्रक्रिया को अपनाने से, लेक फिल्म उज्ज्वल और समान है, कोई क्रैकिंग नहीं है, आंशिक निर्वहन कम शोर के साथ 5PC से कम है।
4. अधिभार क्षमताः
एच ग्रेड नोमेक्स कागज का उपयोग खोलने वाली संरचना में घुमाव के इन्सुलेशन के लिए किया जाता है। इसकी गर्मी का फैलाव तेजी से होता है और तापमान में वृद्धि समान होती है, जिससे अधिक अधिभार क्षमता होती है।
5शार्ट सर्किट का सामना करने की क्षमताः
एच.वी. और एल.वी. के लिए वी.पी.आई. प्रक्रिया की जाती है।कोइल और डिस्क स्प्रिंग और सिलिकॉन रबर जैसे प्री-प्रेसिंग डिवाइस को कोइल और उत्पाद दोनों के लिए यांत्रिक शक्ति को मजबूत करने के लिए कोइल के अंत पर रखा जाता है, जो कि इसकी शॉर्ट सर्किट का सामना करने की क्षमता में सुधार करता है।
6मौसम प्रतिरोधी:
पूरे उत्पाद को एच ग्रेड आइसोलेशन लेक से दो बार लेपित किया गया है। लेक फिल्म में अच्छी आसंजन, यांत्रिक शक्ति और बिना दरार के इन्सुलेशन प्रदर्शन है। इसलिए,यह नमी जैसे मौसम प्रतिरोधी है, धुंध और धूल, विशेष रूप से गंभीर प्रदूषण में।

विशेषताएं:
1) कम स्थानीय निर्वहन
2) बिजली के प्रहार की क्षमता
3) शॉर्ट सर्किट का प्रतिरोध करने की क्षमता
4) सूखने से बचाव करने वाले दरार का अच्छा प्रदर्शन
5) अतिभार क्षमता
6) अच्छी लौ प्रतिरोधक क्षमता
7) कम शोर
8) कम खपत
9) प्रमाण पत्रः आईएसओ 9001: 2000, आईएसओ 14001: 1996, सीई
