उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| बसबार: | तीन चरण और चार तार | रेटेड वोल्टेज: | AC380,AC400,AC690 |
|---|---|---|---|
| नामित पृथक वोल्टेज: | AC690,AC1000 | रंग: | ग्रे (या लंबित) |
| वर्तमान मूल्यांकित: | ≤ 4000 ए | परिवेश का तापमान: | -5°C ~ +40°C |
| प्रमुखता देना: | कम वोल्टेज धातु पहने स्विचगियर,औद्योगिक विद्युत स्विचगियर |
||

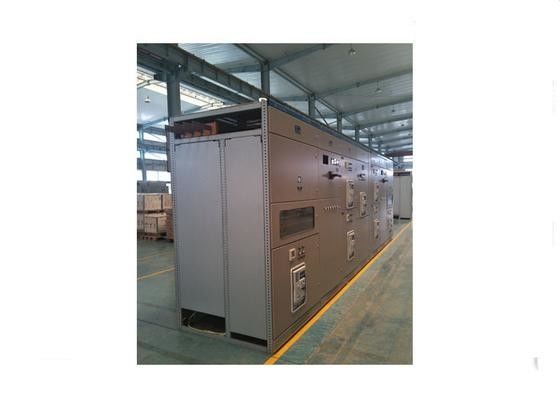

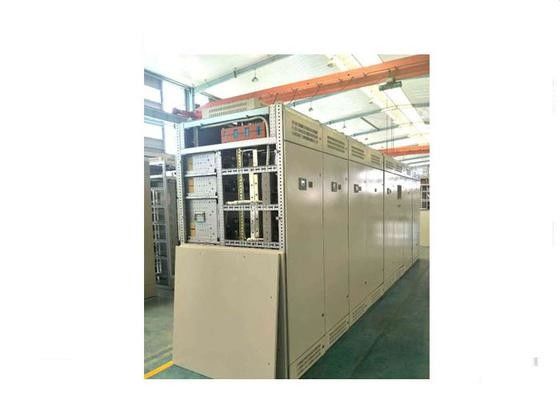

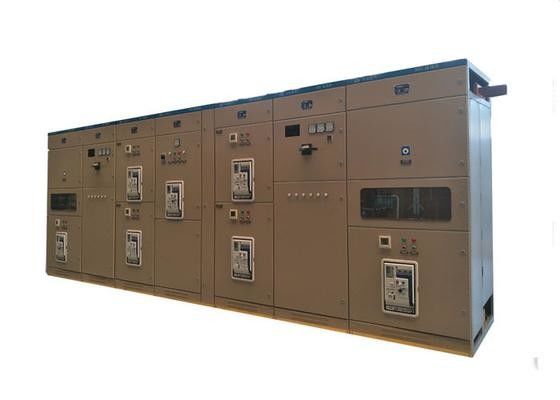

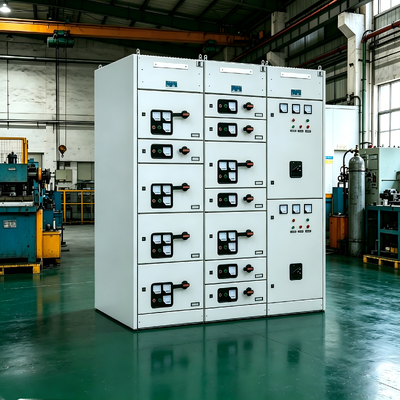

दजीकेके सीरीज़ का कम वोल्टेज निकासी स्विचआउटएक उच्च विश्वसनीय, मॉड्यूलर बिजली वितरण समाधान के लिए बनाया गया हैएसी 50 हर्ट्ज या 60 हर्ट्जयह दोनों का समर्थन करता हैतीन-चरण 4-वायरऔरतीन-चरण 5 तारएक नामित वोल्टेज के साथ विन्यास,660Vऔर नामित वर्तमान तक4000 ए.
इस स्विचगियर का व्यापक रूप से उपयोग किया जाता हैबिजली वितरण, प्रकाश व्यवस्था नियंत्रण, मोटर सुरक्षा और बिजली आपूर्तिविभिन्न अनुप्रयोगों में, जिनमें शामिल हैंः
विद्युत संयंत्र और सबस्टेशन
औद्योगिक कारखाने और खनन स्थल
वाणिज्यिक भवन और होटल
हवाई अड्डे और समुद्री बंदरगाह
आवासीय परिसर और अवसंरचना परियोजनाएं
अपने मजबूत निर्माण, लचीले विन्यास और अंतरराष्ट्रीय मानकों के अनुपालन के साथ, जीकेके श्रृंखला मांग वाले विद्युत वातावरण में सुरक्षित, कुशल और विश्वसनीय संचालन सुनिश्चित करती है।
खींचने का डिजाइनबिजली बंद किए बिना आसान रखरखाव और प्रतिस्थापन के लिए
उच्च तोड़ने की क्षमतामुख्य बिजली वितरण (पीसी) और मोटर नियंत्रण केंद्र (एमसीसी) के लिए उपयुक्त
कॉम्पैक्ट संरचनास्थापना स्थान की बचत
मॉड्यूलर घटकलचीले संयोजन और भविष्य के विस्तार की अनुमति देता है
सुरक्षा में सुधारयांत्रिक और विद्युत इंटरलॉकिंग के साथ
बुद्धिमान निगरानी प्रणालियों के साथ संगतआधुनिक ऊर्जा प्रबंधन के लिए
इष्टतम प्रदर्शन और सेवा जीवन सुनिश्चित करने के लिए, GCK स्विचगियर को निम्नलिखित स्थितियों में स्थापित किया जाना चाहिए:
| पैरामीटर | स्थिति |
|---|---|
| परिवेश का तापमान | -5°C ~ +40°C |
| औसत दैनिक तापमान (24 घंटे) | ≤ +35°C |
| संयंत्र का प्रकार | अंदर |
| ऊंचाई | ≤ 2000 मीटर |
| सापेक्ष आर्द्रता | 40°C पर ≤ 50% (कम तापमान पर अधिक आर्द्रता की अनुमति है, उदाहरण के लिए 20°C पर 90%) ※ तापमान परिवर्तन के कारण कभी-कभी संघनक हो सकता है |
| कैबिनेट ऊर्ध्वाधर झुकाव कोण | ≤5°, साफ पंक्ति संरेखण के साथ |
| पर्यावरण | कोई गंभीर कंपन, टक्कर या जंग नहीं |
| परिवहन और भंडारण तापमान | -25°C ~ +55°C |
| दैनिक तापमान (परिवहन/भंडारण) | ≤ 70°C |
नोटःउपरोक्त सीमाओं से परे विशेष परिचालन स्थितियों के लिए, कृपया अनुकूलित समाधान के लिए निर्माता से परामर्श करें।
दजीकेके कम वोल्टेज निकासी स्विचआउटमें व्यापक रूप से लागू होता हैपावर सेंटर (पीसी)औरमोटर नियंत्रण केंद्र (MCC)निम्नलिखित परिदृश्यों में प्रणालियाँः
विद्युत संयंत्र और सबस्टेशनमुख्य बिजली वितरण और बैकअप बिजली आपूर्ति
औद्योगिक खनन कारखानेमोटर स्टार्ट, सुरक्षा और भार प्रबंधन
ऊंची इमारतेंप्रकाश व्यवस्था, लिफ्ट, एचवीएसी और सामान्य बिजली वितरण
वाणिज्यिक केंद्रमहत्वपूर्ण भार के लिए विश्वसनीय बिजली आपूर्ति
नवीकरणीय ऊर्जा परियोजनाएंसौर और पवन ऊर्जा वितरण
विद्युत रेटिंग्सः
| पैरामीटर | मूल्य |
|---|---|
| नामित आवृत्ति | AC 50Hz / 60Hz |
| नामित कार्यरत वोल्टेज | ≤ 660V |
| नामित धारा | ≤ 4000 ए |
GCK श्रृंखला के लिए उपयुक्त हैविद्युत उत्पादन और आपूर्ति प्रणाली, कुशल मोटर नियंत्रण, प्रतिक्रियाशील शक्ति मुआवजा, और विश्वसनीय शक्ति वितरण प्रदान करता है।
Q1: GCK और GGD या GCS स्विचगियर में क्या अंतर है?
एः जीसीके में एक ड्रॉ-आउट यूनिट डिजाइन है, जो पूरे सिस्टम को बंद किए बिना रखरखाव के लिए व्यक्तिगत सर्किट मॉड्यूल को हटाने की अनुमति देता है। जीजीडी एक फिक्स्ड-टाइप स्विचगियर है,जबकि जीसीएस विभिन्न मॉड्यूलर आयामों के साथ एक और ड्रॉ-आउट प्रकार हैजीसीके को उच्च विश्वसनीयता और आसान सेवा की आवश्यकता वाले अनुप्रयोगों के लिए पसंद किया जाता है, जैसे कि एमसीसी केंद्र।
Q2: क्या GCK स्विचगियर का उपयोग 60 हर्ट्ज पावर सिस्टम के साथ किया जा सकता है?
A: हाँ. GCK श्रृंखला को 50Hz और 60Hz AC दोनों प्रणालियों के साथ काम करने के लिए डिज़ाइन किया गया है. कृपया उचित घटक चयन सुनिश्चित करने के लिए ऑर्डर करते समय अपनी आवश्यक आवृत्ति निर्दिष्ट करें।
प्रश्न 3: सामान्य संचालन के लिए अधिकतम ऊंचाई क्या है?
A: मानक डिजाइन 2000 मीटर तक की ऊंचाई का समर्थन करता है। 2000 मीटर से अधिक की स्थापना के लिए, कटौती या विशेष डिजाइन संशोधन की आवश्यकता हो सकती है। सहायता के लिए कृपया हमारी तकनीकी टीम से संपर्क करें।
प्रश्न 4: गीले वातावरण में संक्षेपण को जीकेके कैसे संभालता है?
उत्तर: तापमान में तेजी से परिवर्तन के कारण संघनक हो सकता है। हम उच्च आर्द्रता वाले क्षेत्रों के लिए कैबिनेट हीटर या एंटी-कंडेनसेशन कंट्रोलर स्थापित करने की सलाह देते हैं।वैकल्पिक एंटी-कंडेन्सेशन कोटिंग और सील संलग्नक भी उपलब्ध हैं.
Q5: किस प्रकार की सुरक्षा उपलब्ध है?
A: मानक GCK कैबिनेट आमतौर पर IP30 से IP40 सुरक्षा प्रदान करते हैं। अनुरोध पर कठोर वातावरण के लिए उच्च सुरक्षा स्तर (IP54 तक) की पेशकश की जा सकती है।
Q6: क्या आप कस्टम कॉन्फ़िगरेशन प्रदान करते हैं?
एकः हाँ. हम पूर्ण अनुकूलन वर्तमान रेटिंग, निकासी इकाइयों की संख्या, इनकमिंग / आउटगोइंग तरीके, संचार प्रोटोकॉल (Modbus, Profibus, आदि) और विशेष पर्यावरण अनुकूलन सहित प्रदान करते हैं.कृपया अपने एकल-लाइन आरेख या एक अनुकूलित समाधान के लिए तकनीकी विनिर्देश साझा करें।
