उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रेटेड वोल्टेज: | 13.8/0.4 के.वी | रेटेड क्षमता: | 2500 के.वी.ए |
|---|---|---|---|
| टैपिंग रेंज: | ± 2x2.5% | वर्तमान मूल्यांकित: | 104.6/3608.5 ए |
| रेटेड आवृत्ति: | 60 हर्ट्ज | इन्सुलेशन वर्ग: | ए |
| मानक: | आईईईई सी57.12 | ठंडा करने की विधि: | ओनान |
| प्रमुखता देना: | पैक ट्रांसफार्मर सबस्टेशन,बिजली वितरण सबस्टेशन |
||

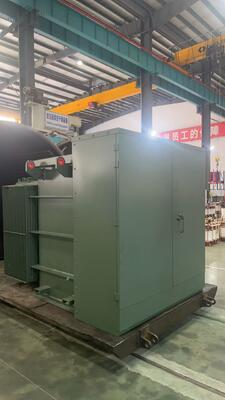

ZGSL-H-2500/13.8-0.4 अमेरिकन स्टाइल पैड-माउंटेड ट्रांसफार्मरएक तीन चरण वाला तेल-डूबा हुआ पैड-माउंटेड ट्रांसफार्मर है जिसे कंक्रीट पैड पर बाहरी स्थापना के लिए डिज़ाइन किया गया है। इसकी रेटेड क्षमता 2500 केवीए, वोल्टेज रेटिंग 13.8 केवी / 0.4 केवी और आवृत्ति 60 हर्ट्ज है। यह 60 हर्ट्ज बिजली प्रणालियों में बाहरी बिजली वितरण अनुप्रयोगों के लिए उपयुक्त है, खासकर उत्तरी अमेरिकी बाजारों में।
| परीक्षण आइटम | परीक्षा परिणाम | मानक आवश्यकता |
|---|---|---|
| इन्सुलेशन प्रतिरोध | >2.5 जीΩ | -- |
| वोल्टेज अनुपात त्रुटि | < ±0.5% | ≤ ±0.5% |
| घुमावदार प्रतिरोध असंतुलन (एचवी पक्ष) | 0.29% | ≤2% |
| नो-लोड लॉस | 270 डब्ल्यू | -- |
| प्रतिबाधा वोल्टेज | 4.70% | -- |
| भार हानि | 19828 डब्ल्यू | -- |
| ट्रांसफार्मर तेल ब्रेकडाउन वोल्टेज | 55.2 के.वी | -- |
ए:पैड-माउंटेड ट्रांसफार्मर एक अमेरिकी शैली का आउटडोर वितरण ट्रांसफार्मर है जो जमीनी स्तर पर कंक्रीट पैड पर स्थापित किया जाता है। इसे जमीन के अंदर नहीं दफनाया गया है. इसमें उच्च सुरक्षा सुरक्षा, एक कम-प्रोफ़ाइल डिज़ाइन और चलने योग्य शीर्ष सतह की सुविधा है।
ए:रेटेड क्षमता है2500 केवीए, 13.8 केवी के उच्च वोल्टेज पक्ष और 0.4 केवी के निम्न वोल्टेज पक्ष के साथ, जो इसे मध्यम-क्षमता वितरण प्रणालियों के लिए उपयुक्त बनाता है।
ए:शीतलन विधि हैओनान (तेल प्राकृतिक वायु प्राकृतिक), जो गर्मी अपव्यय के लिए तेल के प्राकृतिक संवहन पर निर्भर करता है। किसी अतिरिक्त पंखे या पंप की आवश्यकता नहीं है, जिसके परिणामस्वरूप शांत संचालन और सरल रखरखाव होता है।
ए:इसका व्यापक रूप से उपयोग किया जाता हैशहरी वितरण नेटवर्क, औद्योगिक पार्क, वाणिज्यिक परिसर, फोटोवोल्टिक बिजली संयंत्र, पवन फार्म, हवाई अड्डे, बंदरगाह और आवासीय समुदायजहां आउटडोर पैड-माउंटेड इंस्टॉलेशन की आवश्यकता होती है।
ए:हाँ। के अनुरूप ट्रांसफार्मर का परीक्षण किया गया हैआईईईई सी57.12मानक। इन्सुलेशन प्रतिरोध, वोल्टेज अनुपात, वाइंडिंग प्रतिरोध, नो-लोड लॉस, वोल्टेज झेलने और तेल की गुणवत्ता सहित सभी परीक्षण आइटम आवश्यकताओं को पूरा करते हैं। यह अनुरूपता प्रमाणपत्र के साथ आता है।
ए:इन्सुलेशन वर्ग हैएक कक्षा, और रेटेड आवृत्ति है60 हर्ट्ज, विशेष रूप से 60 हर्ट्ज पावर सिस्टम के लिए डिज़ाइन किया गया।
ए:कुल वजन है5618 किग्रा, शामिल1310 किग्राट्रांसफार्मर तेल का (तेल ग्रेड: 25#)।
ए:हाँ। टैपिंग रेंज है± 2×2.5%, ग्रिड वोल्टेज के उतार-चढ़ाव को लचीले ढंग से समायोजित करने के लिए 5 टैप पोजीशन प्रदान करता है।
