| वर्तमान रेटेड: | 630A, 125A | वोल्ट रेटेड: | 12kV |
|---|---|---|---|
| सुरक्षा की डिग्री: | IP67 | आयाम: | 400 * 750 * 1500 |
| प्रमुखता देना: | जीआईएस गैस अछूता स्विचगियर,मध्य वोल्टेज स्विचगियर |
||

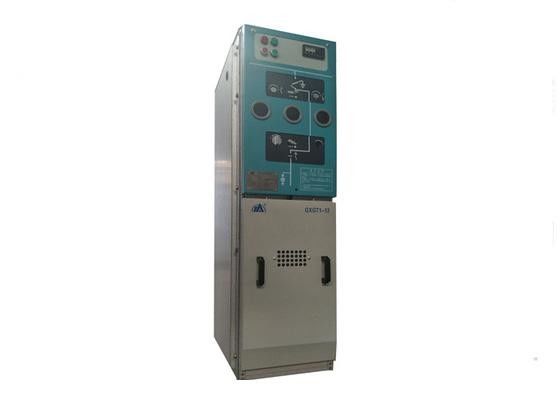

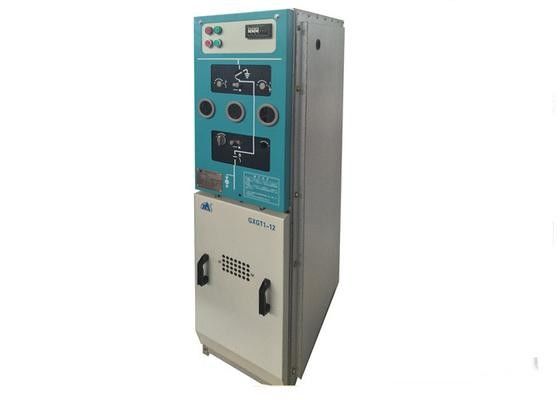

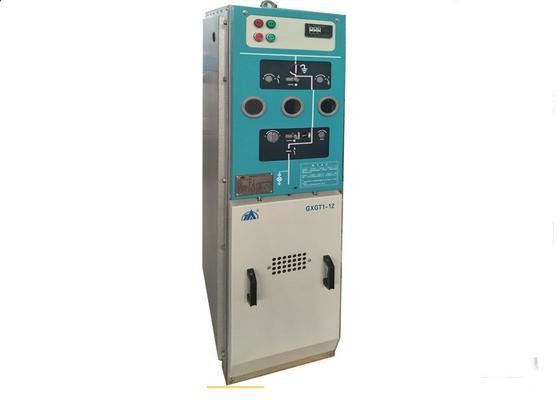

12kv मीडियम वोल्टेज स्विचगियर, इलेक्ट्रिकल सॉलिड इंसुलेशन Mv स्विचगियर Rmu
12KV मध्यम वोल्टेज स्विचगियर ठोस इन्सुलेशन स्विचगियर RMU
अवलोकन
GXGT1-12 सॉलिड इंसुलेशन स्विचगियर एक पर्यावरणीय उपकरण है, जो पूरी तरह से इंसुलेटेड और सील है, जीवित भागों को बाहरी सतह और सिलिकॉन रबर सीलिंग बसबार पर पेंट किए गए अर्थिंग परिरक्षण के साथ एपॉक्सी राल इन्सुलेट सिलेंडर में सील किया जाता है। प्लग-इन टाइप सॉलिड इंसुलेशन बसबार का इस्तेमाल दो पड़ोसी स्विचगियर्स को जोड़ने के लिए किया जाता है। संपूर्ण स्विचगियर बाहरी वातावरण से प्रभावित नहीं है।
GXGT1-12 ठोस इन्सुलेशन स्विचगियर में वैक्यूम लोड स्विचगियर, वैक्यूम लोड स्विच-फ्यूज संयोजन उपकरण कैबिनेट और वैक्यूम सर्किट ब्रेकर कैबिनेट होते हैं। यह ऊर्जा उपकरणों की स्वीकृति और वितरण के लिए तीन चरण एसी 10kV, 50 हर्ट्ज सिंगल बसबार सिस्टम के लिए उपयुक्त है। इसमें सर्किट के लिए नियंत्रण, सुरक्षा, पर्यवेक्षण और संचार कार्य हैं। यह हवाई अड्डे, मेट्रो, बड़ी इमारतों, माध्यमिक सबस्टेशन और औद्योगिक और खनन उद्यमों, आदि में लागू किया जाता है, विशेष रूप से संकीर्ण स्थान, खराब वातावरण, उच्च ऊंचाई और रखरखाव से मुक्त करने के लिए अनुरोध के साथ जगह के लिए।
| S / N | नाम | इकाई | GXGT1-12 ठोस इन्सुलेशन कैबिनेट | C मॉड्यूल लोड स्विच | एफ मॉड्यूल संयुक्त उपकरण | वी मॉड्यूल सर्किट ब्रेकर | ||
| 1 | रेटेड वोल्टेज | के। वी | 12 | |||||
| 2 | 1min पावर फ्रीक्वेंसी वोल्टेज (आरएमएस) (चरणों के बीच, पृथ्वी / फ्रैक्चर के बीच) | के। वी | 42/48 | |||||
| 3 | बिजली का आवेग वोल्टेज (आरएमएस) (चरणों के बीच, पृथ्वी / फ्रैक्चर के बीच) | के। वी | 75/85 | |||||
| 4 | मूल्यांकन वर्तमान | ए | 630,1250 | 630 | 125 | 630,1250 | ||
| 5 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |||||
| 6 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए. | 20,25 | 31.5 | 20,25 | |||
| 7 | आउट ऑफ फेज अर्थिंग फॉल्ट ब्रेकिंग करंट | के.ए. | 17.3,21.7 | |||||
| 8 | रेटेड केबल चार्जिंग करंट | ए | 10 | 25 | ||||
| 9 | रेटेड शॉर्ट-टाइम करंट / शॉर्ट-सर्किट अवधि अवधि को समझें | के.ए. / रों | 20,25 / 4 | 20/4 | 20,25 / 4 | |||
| 10 | रेटेड पीक मौजूदा समझें | के.ए. | 50,63 | 50 | 50,63 | |||
| 1 1 | रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक) | के.ए. | 50,63 | 50 | 50,63 | |||
| 12 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3s-CO-180s-सीओ | ||||||
| 13 | रेटेड टेक-ओवर (स्थानांतरण) वर्तमान | ए | 3500 | |||||
| 14 | आंशिक डिस्चार्ज | पीसी | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | यांत्रिक जीवन | टाइम्स | 10000 | |||||
| 16 | आंतरिक आर्क क्लास | आईएसी | एएफएलआर क्लास 20KA / 0.5s | |||||
| 17 | सुरक्षा स्तर | इलेक्ट्रिफाइड बॉडी सीलिंग IP67, क्यूबिकल IP4X | ||||||
