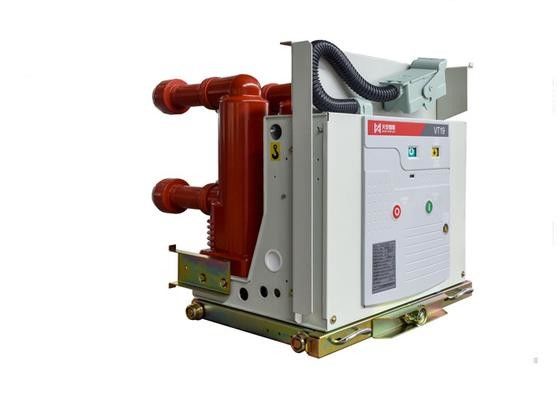

24 केवी उच्च वोल्टेज सर्किट ब्रेकर वैक्यूम आर्क-एग्ज़्यूटिंग चैंबर और एपीजी प्रक्रिया के साथ

VT19-24 इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर 50Hz और 24kV पर संचालित तीन-चरण एसी विद्युत प्रणालियों के लिए डिज़ाइन किया गया है। यह सर्किट ब्रेकर खनन कार्यों, बिजली संयंत्रों और सबस्टेशनों में नियंत्रण और सुरक्षा घटक के रूप में कार्य करता है। इसका विशेष डिज़ाइन इसे रेटेड करंट की स्थिति में बार-बार संचालन या शॉर्ट-सर्किट करंट के कई व्यवधानों की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है।

यह सर्किट ब्रेकर GB1984, GB/T11022, DL/T403, और IEC62271 सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों का अनुपालन करता है। इसमें विश्वसनीय लॉकिंग तंत्र हैं और इसे ट्रक-माउंटेड और फिक्स्ड इंस्टॉलेशन दोनों विन्यासों में उपयोग किया जा सकता है।

वैक्यूम आर्क-बुझाने वाला चैंबर मुख्य घटक है जो करंट ऊर्जा को वहन करने, बनाने और तोड़ने के लिए जिम्मेदार है। यह बेहतर आर्क-बुझाने की क्षमता और विस्तारित परिचालन स्थायित्व प्रदान करता है।

• इन्सुलेशन एनक्लोजर: उच्च-तीव्रता वाले एल्यूमिना सिरेमिक सामग्री से निर्मित, दोनों सिरों पर स्टेनलेस स्टील कवर के साथ वेल्डेड करके एक पूरी तरह से सील कैविटी का निर्माण किया जाता है।
• मेटल शील्ड कवर: आंतरिक परत टर्मिनल बनाने और तोड़ने के संचालन के दौरान उत्पन्न धातु की नमी को जल्दी से यौगिक या संघनित करती है, धातु के छींटे क्षति से सिरेमिक एनक्लोजर की रक्षा करते हुए इन्सुलेशन माध्यम की तीव्रता को तेजी से बहाल करती है।
• स्टेनलेस स्टील अकॉर्डियन पाइप: यह महत्वपूर्ण घटक मूविंग टर्मिनल को पूरी तरह से बंद आर्क-बुझाने वाले चैंबर के भीतर संचालित करने में सक्षम बनाता है, जिसमें इसकी सीलिंग प्रदर्शन और दीर्घायु वैक्यूम आर्क-बुझाने वाले चैंबर के यांत्रिक स्थायित्व को निर्धारित करने में प्रमुख कारक हैं।
• टर्मिनल प्रौद्योगिकी: विश्वसनीय ब्रेकिंग फ़ंक्शन, विद्युत स्थायित्व और कम परिचालन ओवर-वोल्टेज स्तर सुनिश्चित करने के लिए उन्नत गलाने की तकनीक के साथ क्रोमियम-कॉपर टर्मिनलों का उपयोग करता है।
