उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वोल्ट रेटेड: | 12KV / 24kV / 40.5kV | वर्तमान रेटेड: | 630,1250,1600,2000,2500,3150 |
|---|---|---|---|
| डंडे संख्या: | 3 | ऊंचाई: | ≤2000m |
| प्रमुखता देना: | विद्युत सुरक्षा उपकरणों,बुद्धिमान बिजली वितरण |
||

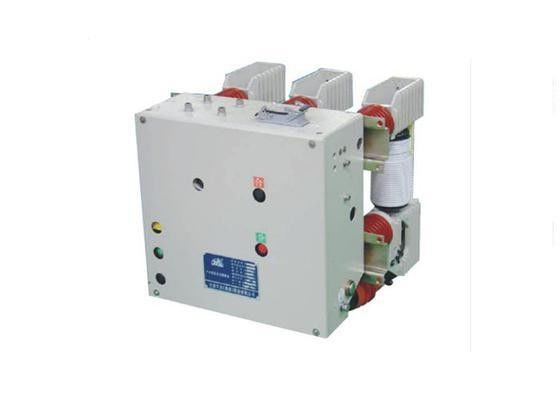

VCB फिक्स्ड- उच्च वोल्टेज 12KV / 40.5KV के साथ इंडोर वैक्यूम सर्किट ब्रेकर टाइप करें
1. सामान्य सुविधाएँ
ZN12 -40.5 श्रृंखला इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर ने 35KV तीन-चरण एसी 50HZ की शक्ति प्रणाली पर लागू किया। यह अनुदैर्ध्य चुंबकीय क्षेत्र संपर्कों का उपयोग कर रहा है सिरेमिक संरचना के लिए , ब्रेकिंग आर्क का प्रसार तब उत्पन्न होता है जब उसी स्थानीय पिघलने की घटना पर संपर्क में वर्तमान वितरण नहीं होता है, लेकिन कम चाप ऊर्जा वोल्टेज (20-200 वी) और कम काट वर्तमान (4-5 ए), और उच्च विश्वसनीयता संगठनों के साथ काम करते हैं।
2. पर्यावरणीय स्थिति
3. तकनीकी डाटा
| नहीं। | मद | इकाई | डेटा |
| 1 | रेटेड वोल्टेज | के। वी | 40.5 |
| 2 | मूल्यांकन वर्तमान | ए | 1250,1600,2000,2500,3150 |
| 3 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
| 4 | स्टैंड वर्तमान के साथ कम समय रेटेड | KA | 25,31.5 |
| 5 | वर्तमान समय में रेटेड शॉर्ट-सर्किट | 20 | |
| 6 | यांत्रिक जीवन | बार | 30000 |
| 7 | स्टैंड वोल्टेज के साथ रेटेड बिजली का आवेग | के। वी | 185 |
| 8 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3s-CO-180s-सीओ | |
| 9 | इलेक्ट्रोमैग्नेट को बंद करने और खोलने का वोल्टेज | वी | एसी / DC220,110 |
| 10 | बिना वोल्टेज रिलीज के रेटेड वोल्टेज | वी | एसी / DC220,110 |
| 1 1 | रेटेड कम अवधि की बिजली की आवृत्ति का सामना वोल्टेज (1min) | के। वी | 95 |
| 12 | खुलने का समय | सुश्री | 30≤t≤75 |
| 13 | बंद करने का समय | सुश्री | 30≤t≤65 |
| 14 | ऊर्जा भंडारण का समय | रों | ≤15 |
4. आवेदन
ZN12-40.5 श्रृंखला इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर KYN-40.5 / GBC-40.5 श्रृंखला स्विचगियर पर लागू होने वाला मुख्य स्विच है। जंगम इकाई के रूप में, सर्किट ब्रेकर स्विच कैबिनेट के हाथ गाड़ी पर स्थापित किया गया है। इस तरह का उपयोग XGN-40.5 स्विचगियर में निश्चित बढ़ते इकाई के लिए भी किया जा सकता है ।
इस ब्रेकर को एक इकाई के रूप में डिज़ाइन किया गया था जो एकत्रित हो रही थी actuator और andircircuit ब्रेकर मुख्य शरीर। विशेष वसंत ऊर्जा भंडारण प्रकार ऑपरेटिंग तंत्र का उपयोग एसी / डीसी ऑपरेशन, मैनुअल ऑपरेशन में किया जा सकता है।
