उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाइट वोल्टेज: | 6/6.3/10kv | कम वोल्टेज: | 0.4 केवी |
|---|---|---|---|
| क्षमता: | 30--2000kva | तेल: | उच्च गुणवत्ता वाले खनिज तेल |
| प्रमुखता देना: | पावर ट्रांसमिशन ट्रांसफार्मर,तेल प्रकार ट्रांसफार्मर |
||

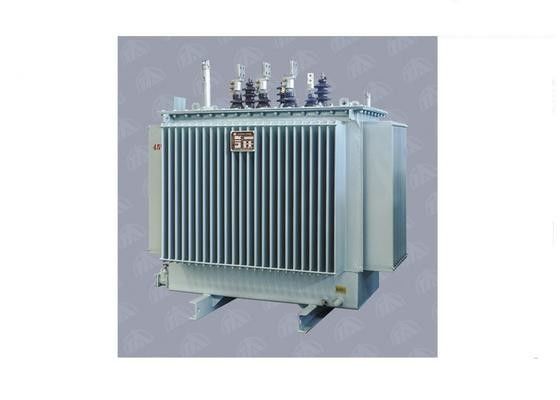

10kV तेल डूबा बंद - लोड नल चेंजर पावर वितरण ट्रांसफार्मर
सामान्य:
11 केवी वर्ग के ट्रांसफार्मर का व्यापक रूप से विद्युत पारेषण और वितरण स्टेशनों, औद्योगिक संयंत्रों, जनरेशन सेट-अप यूनिट (जीएसयू) में उपयोग किया जाता है।कम हानि और रखरखाव मुक्त.
संरचनात्मक विशेषताएं:
लोहे का नाभिक
लोहे का कोर ठंडा लुढ़का हुआ अनाज उन्मुख सिलिकॉन स्टील शीट से बना है। टुकड़े टुकड़े GEORG कट-टू-लेंथ लाइन पर स्टेप-लैप कट और स्वचालित स्टैकिंग कार्यों के साथ लंबाई तक काटे जाते हैं।मल्टी-स्टेप लैमिनेशन संरचना नुकसान और शोर को कम कर सकती है मुख्य अंगों और जूते में इस्पात शीट को ग्लास-इपॉक्सी बॉन्ड द्वारा एक साथ क्लैंप किया जाता है।
घुमावदार
कंडक्टर के रूप में उच्च गुणवत्ता वाले इमाइल या कागज से ढके तांबे का प्रयोग किया जाता है, घुमाव ड्रम प्रकार, सर्पिल प्रकार, बेहतर सर्पिल प्रकार के रूप में किया गया था,इन्सुलेशन की ताकत सुनिश्चित करने के लिए निरंतर प्रकार और इंटरलेव्ड प्रकारमानक टेपिंग एचवी वाइंडिंग का ± 2 * 2.5% है।
टैंक
टैंक, कवर और संरक्षक हैं
छोटे ट्रांसफार्मर के लिए हम गहरे टैंक और ढक्कन का उपयोग करते हैं, लेकिन बड़े ट्रांसफार्मर के लिए हम घंटी प्रकार का निर्माण करते हैं।तेल को ठंडा करने के लिए तरंगों का निर्माण एक प्रभावी तरीका है.
️ इन्सुलेशन तेल
टैंक उच्च गुणवत्ता वाले खनिज तेल से भरे जाते हैं और यह पीसीबी और पीसीटी मुक्त होता है। तेल का उपयोग ट्रांसफार्मर को ठंडा करने में मदद करने के लिए किया जाता है।यह भी आंतरिक सक्रिय भागों के बीच विद्युत इन्सुलेशन का हिस्सा प्रदान करने के लिए प्रयोग किया जाता है.
नल परिवर्तक
नल परिवर्तक का उपयोग ट्रांसफार्मर के आउटपुट वोल्टेज को आवश्यक स्तरों तक विनियमित करने के लिए किया जाता है।हम एचवी वाइंडिंग में मोड़ की संख्या को बदलकर सिस्टम पर ट्रांसफार्मर के अनुपात को बदलकर इसे प्राप्त करते हैं।टैप चेंजर लोड (ओएलटीसी) या ऑफ लोड (ओसीटीसी) हो सकते हैं।
सभा
ट्रांसफार्मर के सक्रिय भाग से एक साथ इकट्ठे किए गए कोर और घुमाव। बहु घुमाव और समान दबाव सूखी विधि के साथ इकट्ठे किए गए सक्रिय शरीर,प्रभावी ढंग से विद्युत शक्ति और शॉर्ट सर्किट का सामना करने की क्षमता में सुधार
विशिष्ट उत्पादों के तकनीकी डेटा;
| प्रकार | रेटिंग केवीए |
लोड पर हानि (डब्ल्यू) |
भार हानि (डब्ल्यू) |
मैं (%) |
यूनाइटेड किंगडम (%) |
आयाम (मिमी) | वजन (किलो) |
||
| अ | b | c | |||||||
| S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-M-1000/11 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
| S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-M-1000/10 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-M-1250/10 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-M-1600/10 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
