| शक्ति की क्षमता: | 30 --- 3150kva | नामित वोल्टेज: | 10-35kv |
|---|---|---|---|
| आवेदन: | बिजली, इलेक्ट्रॉनिक, सुधारक | सेवा जीवन: | 2 वर्ष |
| टैप परिवर्तक: | नो-लोड टैप चेंजर और ऑन-लोड टैप चेंजर। | शीतलन विधि: | ओनफ ओनान |
| प्रमुखता देना: | पावर ट्रांसमिशन ट्रांसफार्मर,तेल प्रकार ट्रांसफार्मर |
||

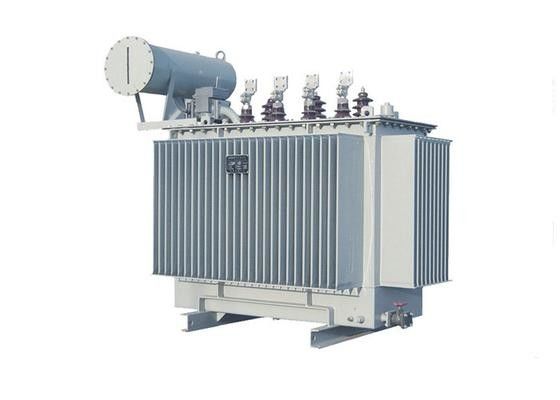

10 - 35 kv तेल डूबे हुए वितरण ट्रांसफार्मर 20 KV तीन चरण तांबा घुमावदार
सामान्य:
6.3kv,6kv,10kv,11kv,15kv,13.8kv 20kv,22kv,33kv या 35kv तीन चरण तेल डुबोया वितरण शक्ति ट्रांसफार्मर.हमारी एसजेड-एम श्रृंखला का प्रदर्शन,SZ series 10kV and 35kv load-ratio voltage transformer conform to the standard of IEC"Power transformer"and IEC60076 "Technical Parameters and Requirements of Three-phase Oil-immersed Power Transformer"इस उत्पाद का व्यापक रूप से औद्योगिक और कृषि बिजली नेटवर्क के विद्युत संचरण और वितरण में उपयोग किया जाता है।
विशेषताएं:
हमारे ट्रांसफार्मर में निम्न हानि, कम शोर, गर्जन और बिजली के लिए मजबूत सुरक्षा, अच्छी तरह से शॉर्टकट विरोधी क्षमता और अच्छी उपस्थिति आदि जैसे लक्षण हैं।यह उन्नत उपकरणों और विनिर्माण प्रक्रियाओं को जोड़ती है, हमारे सभी ट्रांसफार्मर ने राष्ट्रीय यांत्रिक और औद्योगिक ब्यूरो और राष्ट्रीय बिजली कंपनी द्वारा परीक्षण पारित किया है। ट्रांसफार्मर मुख्य रूप से बिजली नेटवर्क में प्रयोग किया जाता है,और बिजली वितरण परियोजनाओं. 35kv तेल प्रकार का ट्रांसफार्मर
उन्नत तीन चरणों से लैस कोरः ऊर्ध्वाधर और क्षैतिज और क्षैतिज कट, लूप और बहु-चरण। यह वायु वितरण को फैलाता है, चुंबकीय पथ में सुधार करता है। कोई लोड हानि कम करता है,कोई भार धारा और शोर नहीं.35kv तेल प्रकार का ट्रांसफार्मर
कोर श्रृंखला उपायों को अपनाता है, खींच पैनल, कॉइल दबाया, विशेष गोंद सिलिकॉन स्टील के लिए तंत्र की ताकत बढ़ाने के लिए।विद्युत ग्रिड विद्युत ट्रांसफार्मर
उच्च और निम्न वोल्टेज वाइंडिंग की नई संरचना, तेल ट्यूब और कनेक्शन के लिए उचित व्यवस्था जो यांत्रिक शक्ति की क्षमता को बढ़ाती है और शॉर्टकट विरोधी है।
टैंक बेल प्रकार या कोर सस्पेंशन प्रकार का होता है, टैंक की दीवार लहर के रूप में होती है।
विशिष्ट उत्पादों के तकनीकी डेटा
>S9, S10 सीरीज 10KV तीन चरण बंद-लोड नल परिवर्तक वितरण ट्रांसफार्मर
| प्रकार | रेटिंग केवीए |
लोड पर हानि (डब्ल्यू) |
भार हानि (डब्ल्यू) |
मैं (%) |
यूनाइटेड किंगडम (%) |
आयाम (मिमी) | वजन (किलो) |
||
| अ | b | c | |||||||
| S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-M-1000/11 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
| S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-M-1000/10 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-M-1250/10 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-M-1600/10 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>>S11 श्रृंखला 20KV तीन चरण बंद-लोड नल परिवर्तक वितरण ट्रांसफार्मर
प्रकार |
वोल्टेज अनुपात ((kV) | संबंध | नहीं भार हानि (डब्ल्यू) |
भार हानि (डब्ल्यू) |
मैं (%) |
यूनाइटेड किंगडम (%) |
आयाम (मिमी) | वजन (किलो) | |||||
| अ | b | c | d | e | f | ||||||||
| S11-M-30/20 | 20(10) ± 5%/0.4 |
Yyn0 Dyn11 |
100 | 690/ 660 |
2.1 | 5.5 |
1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
| S11-M-50/20 | 130 | 1010/ 960 |
2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
| S11-M-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
| S11-M-80/20 | 180 | 1440/1370 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
| S11-M-100/20 | 200 | 1730/ 1650 |
1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
| S11-M-125/20 | 240 | 2080/ 1980 |
1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
| S11-M-160/20 | 290 | 2540/ 2420 |
1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
| S11-M-200/20 | 340 | 3000/ 2860 |
1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
| S11-M-250/20 | 400 | 3520/ 3350 |
1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
| S11-M-315/20 | 480 | 4210/ 4010 |
1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
| S11-M-400/20 | 570 | 4970/ 4730 |
1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
| S11-M-500/20 | 680 | 5940/ 5660 |
1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
| S11-M-630/20 | 810 | 6820 | 0.9 | 6.0 |
1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
| S11-M-800/20 | 980 | 8250 | 0.8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
| S11-M-1000/20 | 1150 | 11330 | 0.7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
| S11-M-1250/20 | 1380 | 13200 | 0.7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
| S11-M-1600/20 | 1660 | 15950 | 0.6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 | |||
>>>>S9 श्रृंखला 35kV तीन चरणों के आउट लोड नल परिवर्तक शक्ति ट्रांसफार्मर
| क्षमता केवीए |
वोल्टेज और नल रेंज | संबंध | कोई भार हानि नहीं (किलोवाट) |
भार हानि (किलोवाट) |
नो-लोड करंट (%) |
प्रतिबाधा (%) |
आयाम (मिमी) LxWxH |
||
| एचवी (केवी) | एमवी (केवी) | LV (kV) | |||||||
| 50 | 35 | ± 5 | 0.4 | Dyn11 Yyn0 |
0.21 | 1.27/1.21 | 2.00 | 6.5 | 1100x845x1715 |
| 100 | 0.29 | 2.12/2.02 | 1.80 | 1190x915x1780 | |||||
| 125 | 0.34 | 2.50/2.38 | 1.70 | 1220x1040x1780 | |||||
| 160 | 0.36 | 2.97/2.83 | 1.60 | 1240x1070x1810 | |||||
| 200 | 0.43 | 3.50/3.33 | 1.50 | 1380x780x1875 | |||||
| 250 | 0.51 | 4.16/3.96 | 1.40 | 1540x880x1820 | |||||
| 315 | 0.61 | 5.01/4.77 | 1.40 | 1440x800x1975 | |||||
| 400 | 0.73 | 6.05/5.76 | 1.30 | 1660x825x1995 | |||||
| 500 | 0.86 | 7.28/6.93 | 1.20 | 1710x865x2030 | |||||
| 630 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||||
| 800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
| 1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
| 1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
| 630 | 3.15 6.3 10.5 |
Yd11 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||
| 800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
| 1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
| 1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
| 2000 | 2.72 | 19.35 | 0.70 | 2400x1900x2410 | |||||
| 2500 | 3.20 | 20.70 | 0.60 | 2500x1930x2700 | |||||
| 3150 | 35 ~ 38.5 |
± 5 | 3.15 6.3 10.5 |
3.80 | 24.30 | 0.56 | 7.0 | 2600x2100x2800 | |
| 4000 | 4.52 | 28.80 | 0.56 | 2830 x2350 x2855 | |||||
| 5000 | 5.40 | 33.03 | 0.48 | 2930x2480x2930 | |||||
| 6300 | 6.56 | 36.90 | 0.48 | 7.5 | 3150x2330x3220 | ||||
| 8000 | ± 2 x 25 | 3.15 3.3 6.3 6.6 10.5 11 |
YNd11 | 9.00 | 40.50 | 0.42 | 3295x3110x3345 | ||
| 10000 | 10.88 | 47.70 | 0.42 | 3450x3210x3440 | |||||
| 12500 | 12.60 | 56.70 | 0.40 | 8.0 | 3620x3255x3500 | ||||
| 16000 | 15.20 | 69.30 | 0.40 | 3980x3420x3650 | |||||
| 20000 | 18.00 | 83.70 | 0.40 | 4030x3470x3690 | |||||
| 25000 | 21.28 | 99.00 | 0.32 | 5050x4640x3930 | |||||
| 31500 | 25.28 | 118.8 | 0.32 | 5120x4800x4030 | |||||
>>>>S9 श्रृंखला 35kV तीन चरणों पर लोड नल परिवर्तक शक्ति ट्रांसफार्मर
| प्रकार | वोल्टेज संयोजन और टैपिंग रेंज (kV) | संबंध |
कोई भार नहीं हानि (किलोवाट) |
भार हानि (किलोवाट) |
नहीं- लोड करंट (I%) |
प्रतिबाधा वोल्टेज (%) | परिवहन भार (टन) | सकल भार (टी) | आयाम L×W×H (मिमी) |
|
| एचवी | एलवी | |||||||||
| SZ9-2000/35 | 35 ±3×2.5% |
6.3 10.5 |
Yd11 | 2.88 | 18.7 | 1.00 | 6.5 | 4.93 | 5.97 | 3010×2070×2540 |
| SZ9-2500/35 | 3.40 | 21.7 | 1.00 | 6.5 | 5.68 | 6.95 | 3040×2270×2610 | |||
| SZ9-3150/35 | 4.04 | 26.0 | 0.90 | 7.0 | 6.08 | 7.90 | 3160×2300×2640 | |||
| SZ9-4000/35 | 35 38.5 ±3×2.5% |
6.3 10.5 |
4.84 | 30.7 | 0.90 | 7.0 | 7.10 | 9.11 | 3300×2330×2890 | |
| SZ9-5000/35 | 5.80 | 36.0 | 0.85 | 7.0 | 8.47 | 10.86 | 3350×2520×3000 | |||
| SZ9-6300/35 | 7.04 | 38.7 | 0.85 | 7.5 | 9.87 | 12.30 | 3680×2650×3050 | |||
| SZ9-8000/35 | 9.84 | 42.8 | 0.75 | 7.5 | 12.55 | 15.30 | 4190×2930×3280 | |||
| SZ9-10000/35 | 35 38.5 ±3×2.5% |
6.3 6.6 10.5 11 |
Ynd11 |
11.6 | 50.6 | 0.75 | 7.5 | 14.70 | 17.86 | 4620×3160×3400 |
| SZ9-12500/35 | 13.7 | 60.0 | 0.70 | 8.0 | 17.35 | 20.05 | 4740×3200×3540 | |||
| SZ9-16000/35 | 16.0 | 73.0 | 0.70 | 8.0 | 19.45 | 23.74 | 4810×3360×3790 | |||
| SZ9-20000/35 | 18.9 | 88.3 | 0.70 | 8.0 | 27.50 | 34.95 | 4880×3540×4150 | |||
| SZ9-25000/35 | 22.4 | 104.4 | 0.65 | 8.0 | 32.51 | 40.22 | 4920×3920×4200 | |||
| SZ9-31500/35 | 26.6 | 125.3 | 0.65 | 8.0 | 37.73 | |||||
