उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ऊंचाई: | ≤1000 मी | बंद करने का समय: | 30 ~ 70 एमएस |
|---|---|---|---|
| रेटेड ऑपरेशन अनुक्रम: | O-0.3s-CO-180s-CO | यात्रा: | 3.5 ± 0.5 मिमी |
| पर्यावरण का तापमान: | -15℃~+40℃ | उद्घाटन समय: | 15 से 45 एमएस |
| औसत ओपनिंगिन: | 12 केवी/0.9 ~ 1.3; 24kv/1.1 ~ 1.6 m/s | रेटेड आवृत्ति: | 50 हर्ट्ज |
मेटा शीर्षक: 12/24 kV वैक्यूम सर्किट ब्रेकर (VCB) – VT19 इनडोर | तियानान
मेटा विवरण: तियानान VT19 12/24 kV इनडोर वैक्यूम सर्किट ब्रेकर मध्यम-वोल्टेज वितरण के लिए। 75/125 kV इंपल्स विथस्टैंड, GB प्रमाणित। सबस्टेशन, सौर, पवन और उद्योग के लिए।

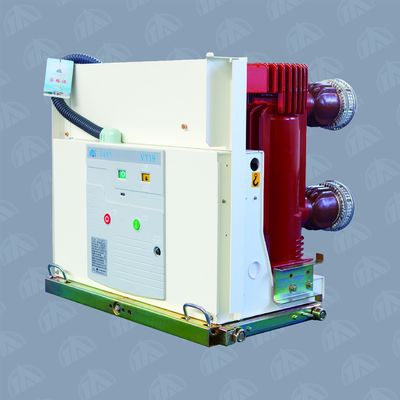

H1 शीर्षक: तियानान VT19 12/24 kV इनडोर वैक्यूम सर्किट ब्रेकर
तियानान VT19-12/24 12 kV और 24 kV मध्यम-वोल्टेज बिजली वितरण के लिए एक तीन-चरण इनडोर वैक्यूम सर्किट ब्रेकर (VCB) है। यह बिजली सबस्टेशन, औद्योगिक संयंत्रों, नवीकरणीय ऊर्जा परियोजनाओं और वाणिज्यिक भवनों में फीडर, मोटर, ट्रांसफार्मर और कैपेसिटर बैंकों की सुरक्षा करता है। वैक्यूम इंटरप्टर तकनीक 50 हर्ट्ज पर विश्वसनीय शॉर्ट-सर्किट सुरक्षा और ओवरलोड अलगाव के लिए मिलीसेकंड में आर्क को बुझाती है।
तकनीकी विशिष्टताएँ
अनुप्रयोग
यह इनडोर वैक्यूम सर्किट ब्रेकर विभिन्न प्रकार के मध्यम-वोल्टेज परिदृश्यों के लिए डिज़ाइन किया गया है:
पावर सबस्टेशन — 12 kV और 24 kV इनकमिंग और आउटगोइंग फीडर के लिए विश्वसनीय स्विचिंग और फॉल्ट अलगाव।
औद्योगिक सुविधाएं — विनिर्माण संयंत्रों में मोटर, ट्रांसफार्मर और कैपेसिटर बैंकों की सुरक्षा करता है।
नवीकरणीय ऊर्जा — पवन टरबाइन स्टेप-अप स्टेशनों और सौर फार्म संग्रह प्रणालियों के लिए सुरक्षित ग्रिड इंटरकनेक्शन।
वाणिज्यिक भवन — ऊंची टावरों, अस्पतालों और बड़े खुदरा परिसरों के इनडोर स्विचगियर कमरे।
खनन और धातु विज्ञान — कठोर औद्योगिक वातावरण में मजबूत यांत्रिक डिजाइन और स्थिर वैक्यूम इंटरप्शन।
मुख्य विशेषताएं
वैक्यूम इंटरप्शन टेक्नोलॉजी — लंबे सेवा जीवन और कम रखरखाव के लिए न्यूनतम संपर्क क्षरण के साथ तेजी से आर्क क्वेंचिंग।
उच्च इन्सुलेशन विश्वसनीयता — 75 kV (12 kV) और 125 kV (24 kV) लाइटनिंग इंपल्स विथस्टैंड वोल्टेज सर्ज और बिजली के हमलों से बचाता है।
स्थिर यांत्रिक प्रदर्शन — विश्वसनीय फॉल्ट क्लीयरेंस के लिए ओपनिंग स्पीड 0.9~1.3 मीटर/सेकंड (12 kV) और 1.1~1.6 मीटर/सेकंड (24 kV)।
व्यापक जलवायु सीमा — -15°C से +40°C तक संचालित होता है।
भूकंप प्रतिरोधी — ग्रेड 8 से नीचे के भूकंपीय क्षेत्रों के लिए प्रमाणित।
लचीला ऑपरेशन सीक्वेंस — O-0.3s-CO-180s-CO ग्रिड स्थिरता के लिए तेजी से रीक्लोजिंग का समर्थन करता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
वैक्यूम सर्किट ब्रेकर (VCB) क्या है? एक वैक्यूम सर्किट ब्रेकर अपने संपर्कों के खुलने पर इलेक्ट्रिक आर्क को बुझाने के लिए वैक्यूम का उपयोग करता है। वैक्यूम इंटरप्टर मिलीसेकंड में आर्क को बुझाता है, मध्यम-वोल्टेज सिस्टम के लिए तेज, कम-रखरखाव वाली शॉर्ट-सर्किट सुरक्षा प्रदान करता है।
12 kV और 24 kV रेटिंग के बीच क्या अंतर है? VT19 दो वोल्टेज रेटिंग में पेश किया जाता है। मानक औद्योगिक और वाणिज्यिक वितरण के लिए 12 kV चुनें; उच्च-वोल्टेज सबस्टेशन फीडर और बड़े नवीकरणीय-ऊर्जा संग्रह प्रणालियों के लिए 24 kV चुनें।
VT19 आमतौर पर कहाँ स्थापित किया जाता है? पावर सबस्टेशन, कारखानों, पवन टरबाइन स्टेप-अप स्टेशनों, सौर फार्म संग्रह प्रणालियों, ऊंची इमारतों, अस्पतालों और शॉपिंग मॉल के इनडोर स्विचगियर कमरों में।
ऑपरेशन सीक्वेंस O-0.3s-CO-180s-CO का क्या मतलब है? यह ब्रेकर के ऑटो-रीक्लोजिंग ड्यूटी का वर्णन करता है: ओपन, 0.3 सेकंड प्रतीक्षा करें, क्लोज-ओपन, 180 सेकंड प्रतीक्षा करें, क्लोज-ओपन। यह फॉल्ट के बाद ग्रिड स्थिरता के लिए तेजी से रीक्लोजिंग का समर्थन करता है।
क्या VT19 सौर और पवन परियोजनाओं के लिए उपयुक्त है? हाँ। इसकी 75/125 kV लाइटनिंग इंपल्स विथस्टैंड रेटिंग और स्थिर यांत्रिक प्रदर्शन इसे पवन स्टेप-अप स्टेशनों और ग्रिड से जुड़ने वाली सौर संग्रह प्रणालियों के लिए उपयुक्त बनाता है।
VT19 की ऑपरेटिंग सीमाएं क्या हैं? परिवेश तापमान -15°C से +40°C तक, 1000 मीटर तक की ऊंचाई, और ग्रेड 8 से नीचे भूकंपीय क्षेत्र।
