उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समापन: | 100% कूपर | क्षमता: | 6300-63000kVA |
|---|---|---|---|
| घुमावदार प्रकार: | दो-घुमावदार ट्रांसफार्मर | टैप परिवर्तक: | लोड और ऑफ लोड पर |
| प्रमुखता देना: | तेल प्रकार ट्रांसफार्मर,बिजली पारेषण ट्रांसफार्मर |
||

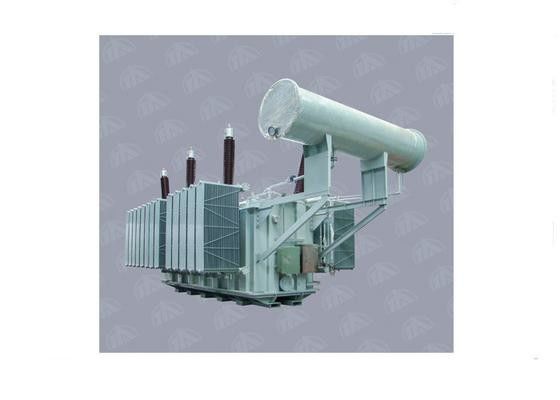

110KV - 220KV लोड टैप चेंजर पावर ट्रांसमिशन ट्रांसफार्मर पर
अवलोकन:
220kV ट्रांसफार्मर ने 110kV ट्रांसफार्मर की पूर्ण तह प्लेट टैंक संरचना को अपनाया, इसकी संरचना को अधिक तर्कसंगत बना दिया, साइट स्थापना और निरीक्षण के लिए आसान; हमारे कई साल के डिजाइन और निर्माण के अनुभवों को मिलाकर, उत्पाद की विश्वसनीयता और प्रदर्शन अंतरराष्ट्रीय उन्नत स्तर पर पहुंच गया है।
निरंतर सुधार और परिवर्तन के माध्यम से, हमारे उत्पाद कम नुकसान, कम शोर, कम आंशिक निर्वहन, उच्च शॉर्टक्रिस्किट का सामना करने की क्षमता, उच्च प्रतिबाधा, और पूरी तरह से निर्मित संरचना की विशेषताओं के साथ हैं। श्रृंखला में दो ओ-वाइंडिंग और तीन-ऑफ-सर्किट शामिल हैं। टाॅप चेंजिंग पावर ट्रांसफॉर्मर, ऑन-लोड टैप चेंजिंग ट्रांसफार्मर और टैप-चेंजिंग ऑटो ट्रांसफॉर्मर।
S10 श्रृंखला 110kV डबल घुमावदार गैर-उत्तेजना नल-बदलते ट्रांसफार्मर
| प्रकार | वोल्टेज और टैप रेंज | संबंध | नो-लोड नुकसान (किलोवाट) | भार कम होना (किलोवाट) | अभी कोई बोझ नहीं (%) | उपस्थिति (%) | आयाम LxWxH (मिमी) | |
| एचवी | LV | |||||||
| एस (एफ) 10-6300 / 110 | 110 115 121 132 ± 2 x2.5% | 6.3 6.6 10.5 1 1 | YNd11 | 8 | 34 | 0.65 | 10.5 | 4090 x 2980 x 4750 |
| एस (एफ) 10-8000 / 110 | 9.5 | 42 | 0.65 | 4140 x 3020 x 4780 | ||||
| एस (एफ) 10-10,000 / 110 | 11.2 | 48.5 | 0.64 | 4380 x 3080 x 4780 | ||||
| एस (एफ) 10-12,500 / 110 | 12.1 | 59 | 0.55 | 4700 x 4200 x 5000 | ||||
| एस (एफ) 10-16,000 / 110 | 16.0 | 73 | 0.5 | 3710 x 2880 x 4420 | ||||
| एस (एफ) 10-20,000 / 110 | 18.5 | 86 | 0.5 | 5250 x 3937 x 4260 | ||||
| एस (एफ) 10-25,000 / 110 | 21.3 | 98 | 0.5 | 5280 x 3980 x 4270 | ||||
| एस (एफ) 10-31,500 / 110 | 24.2 | 120 | 0.47 | 5300 x 4060 x 4310 | ||||
| एस (एफ) 10-40,000 / 110 | 29.3 | 139 | 0.47 | 5410 x 4150 x 4330 | ||||
| एस (एफ) 10-50,000 / 110 | 36 | 180 | 0.5 | 5900 x 4380 x 6100 | ||||
| एस (एफ) 10-63,000 / 110 | 40 | 217 | 0.5 | 6810 x 4520 x 5885 | ||||
| एस (एफ) 10-75,000 / 110 | 48 | 246 | 0.5 | 5970 x 4600 x 6500 | ||||
| एस (एफपी) 10-75,000 / 110 | 39.2 | 248 | 0.5 | 6420 x 4437 x 6356 | ||||
| एस (एफपी) 10-80,000 / 110 | 51.9 | 273 | 0.5 | 6980 x 4390 x 6435 | ||||
| एस (एफपी) 10-90,000 / 110 | 53.2 | 283 | 0.4 | 12440 x 5200 x 6700 | ||||
| एस (एफपी) 10-150,000 / 110 | 15.75 | 79.2 | 420 | 0.4 | 9410 x 3450 x 6213 | |||
| एस (एफपी) 10-240,000 / 110 | 13.8 | 141 | 601 | 0.4 | 8500 x 5750 x 6400 | |||
प्रकार | वोल्टेज और टैप रेंज | संबंध | नो-लोड नुकसान (किलोवाट) | भार कम होना (किलोवाट) | अभी कोई बोझ नहीं (%) | उपस्थिति (%) | आयाम L xW xH (मिमी) | |
| एचवी | LV | |||||||
| एस (एफ) Z10-6300 / 110 | 110 115 121 132 ± 8 एक्स 1.25% | 6.3 6.6 10.5 1 1। | YNd11 | 8.5 | 35 | 0.55 | 10.5 | 4940 x 3710 x 4620 |
| एस (एफ) Z10-8000 / 110 | 10.5 | 43 | 0.55 | 5010 x 3770 x 4680 | ||||
| एस (एफ) Z10-10000 / 110 | 12 | 50 | 0.55 | 5040 x 3810 x 4730 | ||||
| एस (एफ) Z10-12500 / 110 | 14.5 | 59 | 0.55 | 5100 x 3870 x 4760 | ||||
| एस (एफ) Z10-16000 / 110 | 16.4 | 70 | 0.5 | 5160 x 3900 x 4810 | ||||
| एस (एफ) Z10-20000 / 110 | 18.9 | 86 | 0.5 | 5760 x 3780 x 4730 | ||||
| एस (एफ) Z10-25000 / 110 | 22.6 | 101 | 0.5 | 5820 x 3840 x 4790 | ||||
| एस (एफ) Z10-31500 / 110 | 26.4 | 117 | 0.45 | 6320 x 4035 x 5160 | ||||
| एस (एफ) Z10-40000 / 110 | 32.6 | 142 | 0.4 | 6550 x 4670 x 5740 | ||||
| एस (एफ) Z10-50000 / 110 | 34.6 | 179 | 0.4 | 6270 x 4560 x 5865 | ||||
| एस (एफ) Z10-63000 / 110 | 39 | 217 | 0.4 | 6320 x 4610 x 5930 | ||||
