उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वर्तमान रेटेड: | 630A / 1250A / 2000A | ऊंचाई: | 1000 मी से कम है |
---|---|---|---|
वोल्ट रेटेड: | 35KV | सुरक्षा की डिग्री: | IP4X |
पैकिंग: | बबलू के साथ कार्टन | ||
हाई लाइट: | गैस अछूता स्विचगियर,उच्च वोल्टेज विद्युत स्विचगियर |

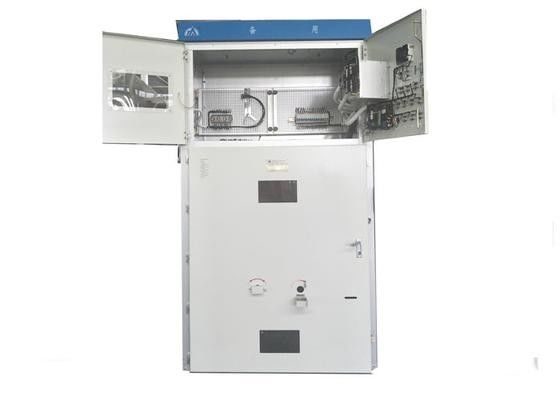

कवच प्रकार एसी धातु - संलग्न स्विचगियर / विद्युत वितरण उपकरण
अवलोकन:
KYN61-40.5 स्विचगियर तीन चरण एसी 50 हर्ट्ज है, जो 40.5 केवी इनडोर बिजली वितरण उपकरण का रेटेड वोल्टेज है। बिजली संयंत्र, सबस्टेशन और केवल विद्युत ऊर्जा के औद्योगिक विरूपण, और नियंत्रण, संरक्षण और निगरानी कार्य का सर्किट कार्यान्वयन है।
विशेषताएं :
GB3906 और IEC62271-200 मानकों और डिजाइन के अनुसार स्विचगियर, और एक पूरी इकाई (ट्रॉली) घटकों के रूप में कैबिनेट से हटाया जा सकता है। केबल संरचना एल्यूमीनियम जमा ज़ीन प्लेट या जस्ती कनेक्शन दोनों कनेक्शन, अलग सर्किट ब्रेकर स्विचगियर रोऑन के साथ इकट्ठे किए जाते हैं। बस रूम, केबल रूम और इंस्ट्रूमेंट रूम, सभी मेटल कंपोनेंट ग्राउंडेड हैं, मेन सर्किट सिस्टम के प्रत्येक कंपार्टमेंट में अलग प्रेशर रिलीज करने वाला चैनल है। केबल बॉक्स में 200 * 200 मिमी ग्राउंड कॉपर बार सेट किए जा सकते हैं।
सेवा की स्थिति:
ए। परिवेशी वायु तापमान: -15 ° C ~ + 40 ° C।
ख। ऊंचाई: itude1000m।
सी। सापेक्ष आर्द्रता: दैनिक औसत% ९ ५%, मासिक औसत% ९ ०%।
घ। भूकंप की तीव्रता: 8 तीव्रता।
ई। संक्षारक और ज्वलनशील गैस और जल वाष्प के बिना स्थानों में लागू।
च। अक्सर तीव्र जीवंत के बिना जगह में इस्तेमाल किया।
नोट: अनुकूलित उत्पाद उपलब्ध हैं।
मुख्य तकनीकी विनिर्देश:
आइटम | इकाई | पैरामीटर | ||
रेटेड वोल्टेज | के। वी | 40.5 | ||
मूल्यांकन आवृत्ति | हर्ट्ज | 50 | ||
मूल्यांकन वर्तमान | ए | 1250,1600,2000 | ||
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए. | 25,31.5 | ||
रेटेड करंट करंट (पीक) | के.ए. | 63,80 | ||
ताप थर्मल स्थिरता वर्तमान | के.ए. | 25,31.5 | ||
रेटेड डायनामिक करंट (पीक) | के.ए. | 63,80 | ||
रेटेड इन्सुलेशन स्तर | 1min पावर फ्रिक्वेंसी वोल्टेज (आरएमएस) (चरणों के बीच, पृथ्वी पर चरण) को समझें | के। वी | 95 | |
बिजली का आवेग वोल्टेज (पीक) को समझना | के। वी | 185 | ||
1min पावर फ्रीक्वेंसी वोल्टेज ओपन गैप (आरएमएस) के पार | के। वी | 115 | ||
संलग्नक संरक्षण वर्ग | संलग्नक IP4X; डिब्बों के बीच IP2X | |||
संलग्नक आयाम (चौड़ाई * गहराई * ऊँचाई) | मिमी | 1400 * 2800 * 2600 | ||
सर्किट ब्रेकर का प्रकार | वैक्यूम सर्किट ब्रेकर: ZN85-40.5; VT19-40.5 एस एफ (श्नाइडर) |
