| ऊंचाई: | समुद्र तल से 3,000 मीटर ऊपर | वर्तमान मूल्यांकित: | 2000 ए |
|---|---|---|---|
| रेटेड लघु समय निरंतर समय: | 4 एस | नामित वोल्टेज: | 40.5 केवी |
| प्रमुखता देना: | इनडोर वैक्यूम सर्किट ब्रेकर,उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर |
||

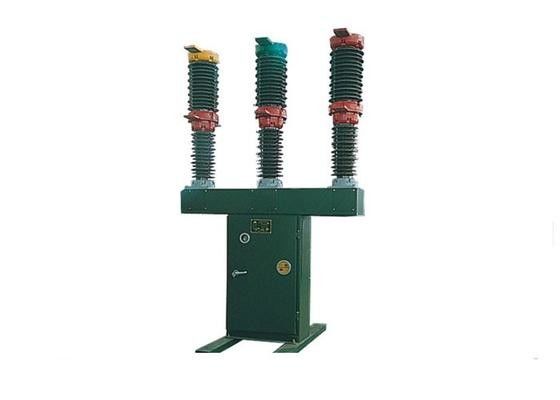

आउटडोर एचवी पोर्सिलेन स्टेनचियन प्रकार वैक्यूम सर्किट ब्रेकर SF6 से भरा हुआ
अवलोकन
ZW30-40.5/2000-31.5 आउटडोर HV वैक्यूम सर्किट ब्रेकर (इसके बाद ZW30-40.5 के रूप में संदर्भित) का उपयोग 40.5KV के नामित वोल्टेज के साथ बिजली प्रणाली में किया जा सकता है,औद्योगिक और खनिज उद्यमों में उपकरणों की सुरक्षा के लिए 2000 ए और तीन चरण एसी 50 हर्ट्ज का रेटेड करंट, बिजली संयंत्रों और सबस्टेशनों, जो अक्सर काम करने वाले कार्यस्थलों में एक कनेक्टिंग सर्किट ब्रेकर के रूप में इस्तेमाल किया जा सकता है।
यह उत्पाद GB1984-89 AC HV सर्किट ब्रेकर, IEC56 HV AC सर्किट ब्रेकर और JB3385-1996 3.6-40.5KV इनडोर AC HV वैक्यूम सर्किट ब्रेकर के मानकों का अनुपालन करता है।
पैरामीटर
| नहीं. | नाम | इकाई | मूल्य | ||
| 1 | नामित वोल्टेज | केवी | 40.5 | ||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट बिजली आवृत्ति वोल्टेज का सामना | शुष्क परीक्षण (भंग, चरण-दर-चरण, पृथ्वी तक) | 95* | |
| गीला परीक्षण (पृथ्वी पर, बाहरी इन्सुलेशन) | 80* | ||||
| बिजली आवेग प्रतिरोध वोल्टेज (पीक) | 185* | ||||
| 3 | नामित धारा | ए | 2000 | ||
| 4 | नामित शॉर्ट सर्किट ब्रेक चालू | kA | 31.5 | ||
| 5 | अल्पकालिक बनाने का रेटेड वर्तमान (पीक) | 80 | |||
| 6 | नामित परिचालन क्रम | 0-0.3sCO**-180s-CO** | |||
| 7 | नामी आउट-फेज ब्रेक चालू | kA | 8 | ||
| 8 | एकल कंडेन्सर बैंक के नामित ब्रेक करंट | ए | 630 | ||
| 9 | शॉर्ट सर्किट की नामित अवधि | s | 4 | ||
| 10 | नामित शॉर्ट सर्किट टूटने की वर्तमान टूटने के समय | समय | 20 | ||
| 11 | आर्किंग समय | एमएस | <20 | ||
| 12 | कुल टूटने का समय | एमएस | ≤ 85 | ||
| 13 | यांत्रिक प्रतिरोध (सीओ) | समय | 10000 | ||
| 14 | नामित गैस-चार्ज दबाव | जब TD-40.5W/2000-31.5 ((K) वैक्यूम आर्क बुझाने वाले कक्ष का उपयोग किया जाता है तो SF6 से भरना | एमपीए | 0.02 ((20°C) | |
| सूखी हवा या उच्च शुद्धता वाले नाइट्रोजन के साथ भरना जब टीडी-40.5W/2000-31.5 ((K) वैक्यूम आर्क बुझाने वाले कक्ष का उपयोग किया जाता है | |||||
| 15 | वार्षिक गैस रिसाव दर | % | ≤ 1 | ||
| 16 | वैक्यूम आर्किंग कक्ष का वैक्यूम डिग्री | कारखाने से ताजा आर्किंग कक्ष | पिताजी | ≤1.33X10-3 | |
| भंडारण अवधि 20 वर्ष | < 6.6X10-2 | ||||
