| एचवी (केवी): | 40.5 | एलवी (वी): | 690 |
|---|---|---|---|
| निर्धारित क्षमता: | 1600KVA | आवृत्ति: | 50 (60) हर्ट्ज |
| ऊंचाई: | समुद्र तल से 3,000 मीटर तक | वारंटी: | 2 साल |
| प्रमुखता देना: | तेल डूबे हुए वितरण ट्रांसफार्मर,पैक किए गए ट्रांसफार्मर सबस्टेशन |
||

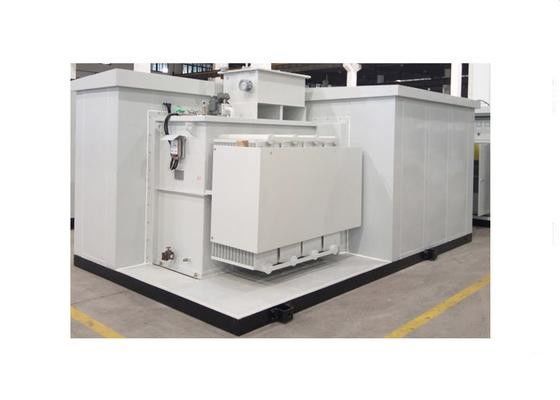

४०. ५ केवी पूर्वनिर्मित विशेष सबस्टेशन पीवी बिजली उत्पादन के लिए
पवन ऊर्जा और फोटोवोल्टिक उत्पादन के लिए YBT13 श्रृंखला के सबस्टेशन मेरी कंपनी है,पवन ऊर्जा और फोटोवोल्टिक उत्पादन की मांग को पूरा करने के लिए,अपने स्वयं के अनुसंधान एवं विकास उत्पादों।उत्पाद का नया रूप हैकॉम्पैक्ट संरचना, विश्वसनीय प्रदर्शन, सुविधाजनक रखरखाव आदि।
संरचना की विशेषताएं:
1) मुख्य शरीर संरचना
2) एचवी इकाई
3) ट्रांसफार्मर इकाई
4) LV इकाई
5) वितरण नेटवर्क स्वचालन इकाई
6) शक्ति निर्बाध संचालन बिजली की आपूर्ति।

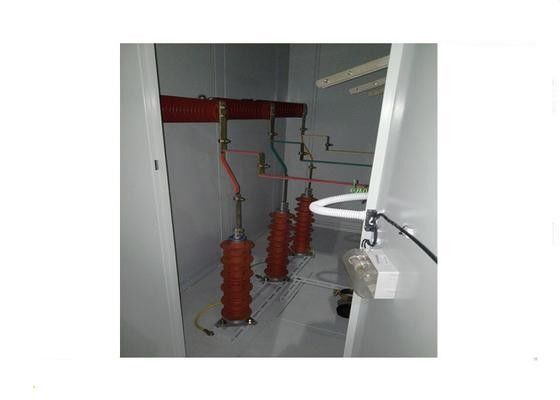

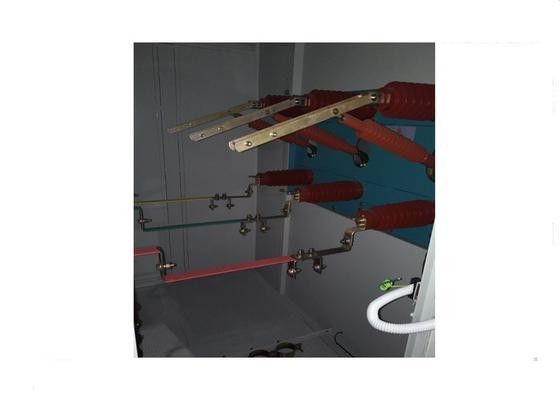

1एच.वी. इकाई
a. HXGT16-40।5, XGT5-40.5 और HXGT10-40.5 स्विचगियर, जिनको तियानान समूह द्वारा निर्मित किया गया है, एचवी कक्ष में उपलब्ध कराए गए हैं।
b. HXGT16-40.5 स्विचगर्दी जो FT16-40.5R प्रकार के लोड स्विच-फ्यूज संयुक्त स्विच से सुसज्जित है जो पवन ऊर्जा और फोटोवोल्टिक ऊर्जा उत्पादन के लिए है।
c. XGT5-40.5 स्विचगियर VT16-40.5 सर्किट ब्रेकर से लैस
d. स्विचगियर में ऑपरेशन और रखरखाव की सुरक्षा सुनिश्चित करने के लिए गलत संचालन को रोकने के लिए पूर्ण कार्य है।
2ट्रांसफार्मर इकाई
S11 प्रकार के तेल से डूबे हुए कम हानि वाले ट्रांसफार्मर या SCB11 प्रकार के सूखे प्रकार के ट्रांसफार्मर।
छोटी मात्रा, सुविधाजनक रखरखाव।
c. ट्रांसफार्मर कक्ष में प्राकृतिक वेंटिलेशन अच्छा है या स्वचालित नियंत्रण पंखे के साथ हवा के थकान के माध्यम से ट्रांसफार्मर कक्ष में तापमान कम किया जा सकता है।
डी. एलवी पक्ष और बसबार पर टर्मिनलों के बीच नरम कनेक्शन का उपयोग किया जाता है, जो प्रभावी रूप से कुचलने और तेल रिसाव से ट्रांसफार्मर के एलवी बुशिंग की रक्षा कर सकता है।
3. एलवी इकाई
एलवी स्विचगियर में TANW1 सीरीज़ के स्मार्ट CB और TANM1 सीरीज़ के MCCB, या ग्राहकों के अनुरोध पर निर्दिष्ट निर्माता द्वारा निर्मित CB का उपयोग किया जाता है।
b. उपयोगकर्ता की आवश्यकताओं के अनुसार पर्दे की योजना बनाई जा सकती है।
