उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वोल्ट रेटेड: | 12kV | संरचना: | खोलें फ़्रेम |
|---|---|---|---|
| आकार: | 1 uint | वर्तमान रेटेड: | 630A |
| प्रमुखता देना: | पैक ट्रांसफार्मर सबस्टेशन,बिजली वितरण सबस्टेशन |
||

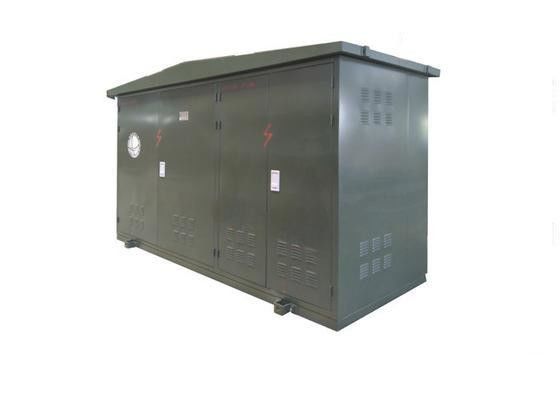

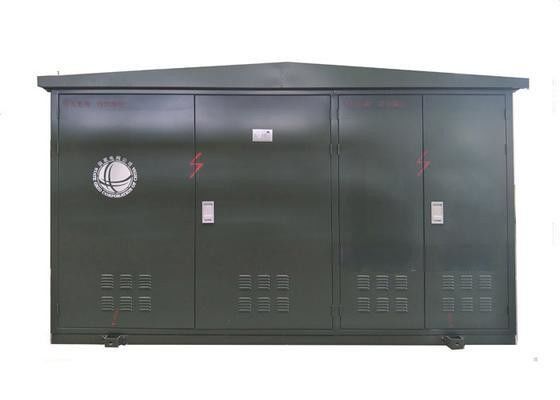

बिजली स्वीकृति और वितरण के लिए 11kV आउटडोर आरएमयू केबल शाखा बॉक्स
अवलोकन
DFT6-12 / 24 श्रृंखला नई विद्युत आपूर्ति उपकरण है जिसे हम 10kV / 24kV शक्ति के समन्वय के लिए डिज़ाइन करते हैं
नेटवर्क केबल सिस्टम।
यह 10 kV / 24kV प्रणाली में केबल नोड स्थान पर उपयुक्त है, क्योंकि विद्युत ऊर्जा स्वीकार करती है और वितरण करती है। वह केबल विद्युत ऊर्जा को जोड़ती है, जिसका उपयोग केबल सर्किट के साथ आउटडोर में कनेक्ट और ब्रेकआउट, शाखा और जारी या परिवर्तन में होता है।
सेवा की स्थिति
उ। ऊंचाई Above 1000 मीटर (समुद्र तल से ऊपर);
बी परिवेश का तापमान: -25 ~ C ~ + 40 -C ;
C. हवा की गति S 34 मी। / से
डी। स्पॉट में नियमित रूप से उत्तम शेक नहीं होना चाहिए।
मुख्य तकनीकी डेटा
FN26-12 / 24 S F 6 लोड स्विच का मुख्य पैरामीटर
| मद | इकाई | पैरामीटर | पैरामीटर |
| रेटेड वोल्टेज | के। वी | 12 | 24 |
| मूल्यांकन वर्तमान | ए | 630 | 630 |
| रेटेड कम समय वर्तमान का सामना कर रहा है | के.ए. / रों | 25/2 | 25/2 |
| रेटेड शिखर वर्तमान का सामना कर रहा है | के.ए. | 63 | 63 |
| रेटेड शॉर्ट सर्किट करंट बना रहा है | के.ए. / बार | 50/2 | 63/2 |
| 1 मिनट पावर फ्रीक्वेंसी वोल्टेज का सामना करती है | के। वी | 42 | 65 |
| बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125 |
| यांत्रिक जीवन | टाइम्स | 10000 | 10000 |
| SF6 गैस का दबाव (सतह का दबाव 20 डिग्री सेल्सियस ) | MPA | 0.04 | 0.04 |
| वार्षिक गैस रिसाव दर | ≤ 1% | ≤ 1% |
केबल कनेक्टर का मुख्य तकनीकी पैरामीटर
| मद | इकाई | पैरामीटर | पैरामीटर |
| रेटेड वोल्टेज | के। वी | 12 | 24 |
| मूल्यांकन वर्तमान | ए | 630 और नीचे | 630 और नीचे |
| केबल का क्रॉस सेक्शन | मिमी 2 | 25 ~ 400 | 35 ~ 400 |
| कनेक्शन बिंदु में प्रतिरोध | μΩ | 40 | 45 |
| आंशिक डिस्चार्ज | पीसी / केवी | 13 10/13 | .5 10 / 21.5 |
| रेटेड कम समय वर्तमान का सामना कर रहा है | के.ए. / रों | 20/3 | 25/2 |
| रेटेड शिखर वर्तमान का सामना कर रहा है | के.ए. | 50 | 63 |
| 1 मिनट पावर फ्रीक्वेंसी वोल्टेज का सामना करती है | के। वी | 42 | 65 |
| बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125 |
