उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | प्रकार: | वितरण बॉक्स विद्युत बक्से |
|---|---|---|---|
| आवेदन: | विद्युत विद्युत संचरण | निर्धारित क्षमता: | 2000/1000KVA |
| नामित वोल्टेज: | 40.5 केवी | कनेक्टिंग प्रतीक: | Dyn11 या yyn0 |
| प्रमुखता देना: | पैक ट्रांसफार्मर सबस्टेशन,बिजली वितरण सबस्टेशन |
||

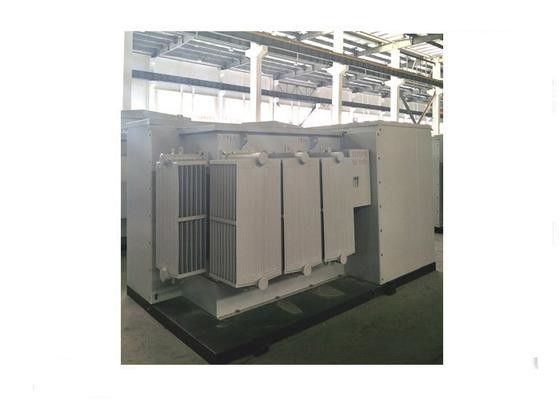

अमेरिकी प्रकार का सबस्टेशन, पूर्व-स्थापित कॉम्पैक्ट सोलर / पीवी ट्रांसफार्मर स्टेशन
अवलोकन:
ZGS-Z.G-/35 श्रृंखला सौर संयुक्त ट्रांसफार्मर सबस्टेशन एक विशेष बिजली उपकरण है जिसमें स्टेप-अप ट्रांसफार्मर, एचवी करंट लिमिटेड फ्यूज, लोड स्विच, एलवी स्विच और संबंधित सहायक उपकरण शामिल हैं.यह पीवी पावर मोटर द्वारा उत्पादित 0.69kV वोल्टेज को 11kV में परिवर्तित करता है और 35KV केबल सर्किट के माध्यम से बिजली का उत्पादन करता है, जो पवन ऊर्जा पूर्ण सेट उपकरण में आदर्श उपकरण है।
उत्पाद की विशेषताएंः
फ्रेम स्टील संरचना है, जिसमें स्टील एक साथ वेल्डेड है,फ्रेम के बाहर एल्यूमीनियम मिश्र धातु प्लेट प्राप्त होती है, विशेष पेंट परत, इसे मजबूत यांत्रिक गुण, संक्षारण प्रतिरोध प्रदर्शन प्रदान करती है।

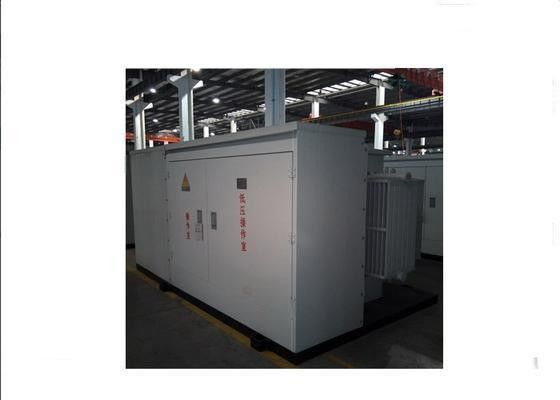

पूरी संरचना के लिए संयोजित सबस्टेशन, जिसमें स्टील प्लेट को तीन अपेक्षाकृत स्वतंत्र छोटे कमरे में विभाजित किया गया था, जिसे उच्च दबाव कक्ष कहा जाता है,ट्रांसफार्मर कक्ष और निम्न दबाव कक्ष, प्रत्येक कमरे में प्रकाश व्यवस्था पूरी लंबाई के साथ दरवाजा खुला और स्वचालित रूप से खुला. आवास के ऊपर और चारों ओर सभी गर्मी अछूता परत है, तापमान और आर्द्रता नियंत्रण डिवाइस के साथ आंतरिक रूप से सुसज्जित,उच्च तापमान और उच्च दबाव क्षेत्र के लिए अनुकूल कर सकते हैं गंभीर जलवायु परिवर्तन, ताकि कैबिनेट में तापमान स्थिर हो और आंतरिक ओस को रोका जा सके और उपकरण की सेवा जीवन को बढ़ाया जा सके, बॉक्स की स्थिरता और विश्वसनीयता में सुधार किया जा सके।
कम हानि, कम तापमान वृद्धि, कम शोर के साथ ट्रांसफार्मर, पूर्ण सील मुक्त रखरखाव तेल-डुबकी या एपॉक्सी राल इन्सुलेशन प्रकार के ट्रांसफार्मर, पूरी तरह से ऊर्जा बचाने के लिए शामिल,पर्यावरण के लिए लाभकारी, संक्षिप्त अवधि के भार से अधिक भार आवश्यकताओं को पूरा करने के लिए वास्तविक संचालन।
परिचालन के लिए सामान्य परिवेश की स्थितिः
1ऊंचाई 2000 मीटर के भीतर होनी चाहिए;
2परिवेश तापमान सीमाः -40oC ~ +40oC होनी चाहिए;
3बाहरी हवा की गति 35 मीटर/सेकंड से अधिक नहीं होनी चाहिए।
4सापेक्ष आर्द्रताः दैनिक औसत मूल्य 95% से अधिक नहीं होगा, मासिक औसत मूल्य 90% से अधिक नहीं होगा;
5सेवा वातावरणः आग या विस्फोट के खतरे, गंभीर पांचवें, रासायनिक संक्षारण और भयंकर कंपन के बिना साइटों में स्थापित।
6जब उपरोक्त सामान्य परिवेश की स्थिति से परे सेवा के लिए, उपयोगकर्ता समाधान के लिए हमारे साथ बातचीत कर सकते हैं।

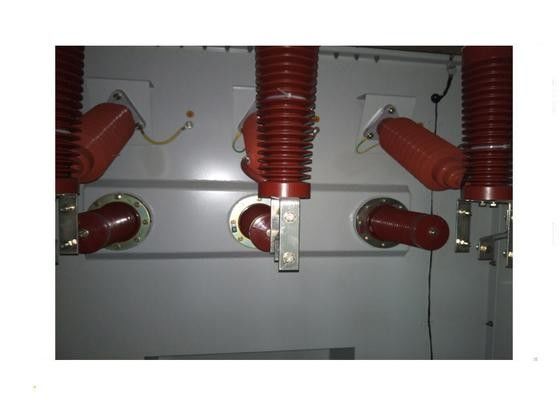

40.5kV तेल डुबोया लोड स्विच का पैरामीटर
| पद | इकाई | पैरामीटर | ||
| नामित वोल्टेज | केवी |
40.5Kv |
||
| नामित धारा | ए | 315 | 630 | |
| नामित आवृत्ति | हर्ज | 50 | ||
| नामित शॉर्ट सर्किट प्रतिरोध वर्तमान | kA/2s | 12.5 | 20 | |
| नामित पीक प्रतिरोध वर्तमान | kA | 31.5 | 50 | |
| यांत्रिक धीरज | समय | >2000 | ||
| 1 मिनट बिजली प्रतिरोध वोल्टेज (चरण-से-चरण, चरण-से-भूमि) | केवी | 95 | ||
| बिजली के आवेग का स्तर (चरण से चरण, चरण से पृथ्वी) | केवी |
185 |
||
