उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संरचना: | निकलता हुआ प्रकार | नामित वोल्टेज: | 3.6,7.2,12kV |
|---|---|---|---|
| मुख्य बुसुआर का रेटेड करंट: | 630 ~ 4000 ए | प्रमुख पाश प्रतिरोध: | ≤ 400 |
| प्रमुखता देना: | जीआईएस गैस अछूता स्विचगियर,मध्य वोल्टेज स्विचगियर |
||

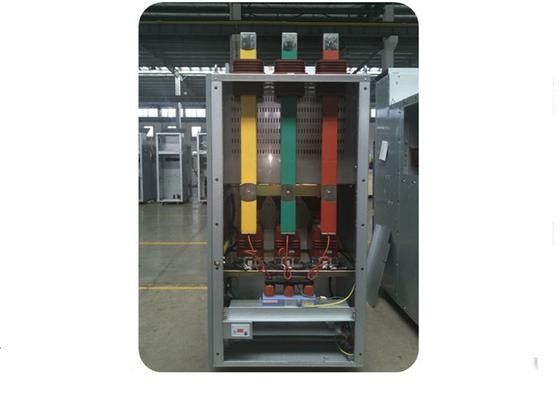

12 केवी मध्य-माउंट विद्युत शक्ति वितरण एसी स्विचगियर
अवलोकन

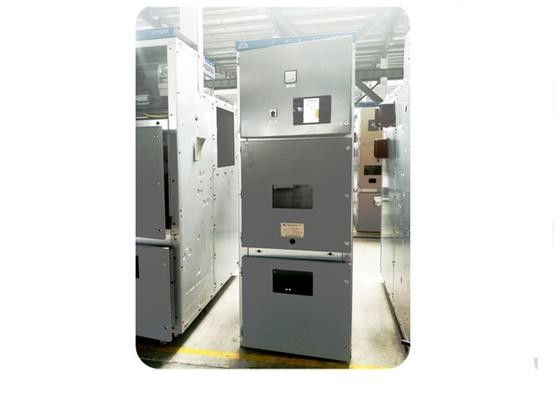

KYN28A-12 सीरीज इंडोर एसी मेटल क्लैड स्विचगियर/कैबिनेट। यह तीन चरण एसी रेटेड वोल्टेज 12KV के लिए उपयुक्त है,विद्युत ऊर्जा प्राप्त करने और वितरित करने और नियंत्रण करने के लिए नामित आवृत्ति 50 हर्ट्ज बिजली प्रणाली, सर्किट की सुरक्षा और निगरानी करें।
मानक को पूरा करेंः GB3906-973-35 केवी एसी धातु से घिरा स्विचगियर, GB11022-89उच्च वोल्टेज स्विचआउट के लिए सामान्य तकनीकी शर्तें, आईईसी 298 (1990)एसी धातु से घिरा हुआ स्विच और नियंत्रण उपकरण जिसका नामित वोल्टेज 1kv से अधिक और 50kv या उससे कम हो.
आवेदन
12 केवी हटाने योग्य बंद स्विचगियर मुख्य रूप से बिजली संयंत्रों, छोटे और मध्यम आकार के बिजली जनरेटरों, औद्योगिक और खनन उद्यमों में उपयोग किया जाता है,बिजली प्राप्त करने के लिए बिजली प्रणाली के माध्यमिक सबस्टेशननियंत्रण, सुरक्षा और निगरानी को लागू करने के लिए, बड़े आकार के उच्च वोल्टेज मोटर का पावर ट्रांसमिशन और स्टार्टअप।
पैरामीटर
|
नहीं. |
पद |
इकाई |
पैरामीटर |
|
|
1 |
नामित वोल्टेज |
केवी |
12 |
|
|
2 |
मुख्य बसबार का नामित करंट |
ए |
630 |
|
|
3 |
नामित धारा |
ए |
630 |
|
|
4 |
नामित आवृत्ति |
HZ |
50 |
|
|
5 |
नामित अल्पकालिक प्रतिरोध धारा |
केए |
20 |
|
|
6 |
नामित अल्प समय निरंतर समय |
एस |
4 |
|
|
7 |
नामित पीक प्रतिरोध वर्तमान |
केए |
50/125 |
|
|
8 |
नामित शॉर्ट सर्किट बनाने की धारा |
केए |
50 |
|
|
9 |
नामित सक्रिय भार ब्रेक करंट |
ए |
630 |
|
|
10 |
नामित बंद सर्पिल ब्रेक करंट |
ए |
630 |
|
|
11 |
केबल चार्जिंग के लिए नामित ब्रेक करंट |
ए |
10 |
|
|
12 |
ग्राउंडिंग स्विच रेटेड |
केए |
20 |
|
|
13 |
ग्राउंडिंग स्विच नामित |
एस |
4 |
|
|
14 |
ग्राउंडिंग स्विच नामित |
केए |
50 |
|
|
15 |
नाममात्र इन्सुलेशन स्तर |
1 मिनट की शक्ति |
केवी |
(चरण से चरण/चरण से जमीन तक) 42; |
|
बिजली की धड़कन |
केवी |
(चरण से चरण/चरण से जमीन तक) 75; |
||
|
16 |
प्रमुख लूप प्रतिरोध |
≤ 400 |
||
|
17 |
यांत्रिक जीवन |
लोड स्विच |
समय |
5000 |
|
ग्राउंडिंग स्विच |
समय |
2000 |
||
|
18 |
सहायक लूप 1 मिनट पावर |
केवी |
2 |
|
|
19 |
SF6 नामित गैस दबाव |
एमपीए |
0.04 |
|
|
20 |
SF6 गैस वार्षिक रिसाव दर |
1% |
||
|
21 |
सुरक्षा ग्रेड |
IP4X |
||
