उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संरचना: | निकलता हुआ प्रकार | नामित वोल्टेज: | 12 केवी |
|---|---|---|---|
| मुख्य बुसुआर का रेटेड करंट: | 200ए | टूटता हुआ करंट: | 31.5केए |
| प्रमुखता देना: | जीआईएस गैस अछूता स्विचगियर,मध्य वोल्टेज स्विचगियर |
||

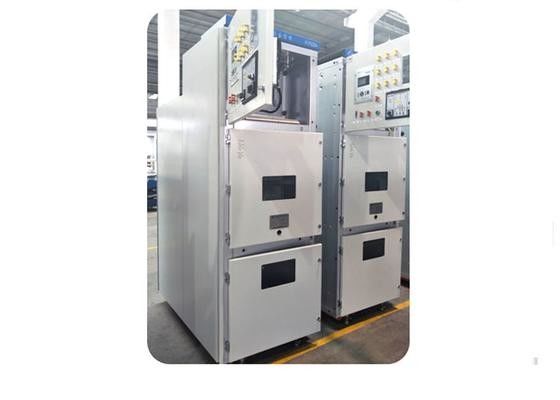

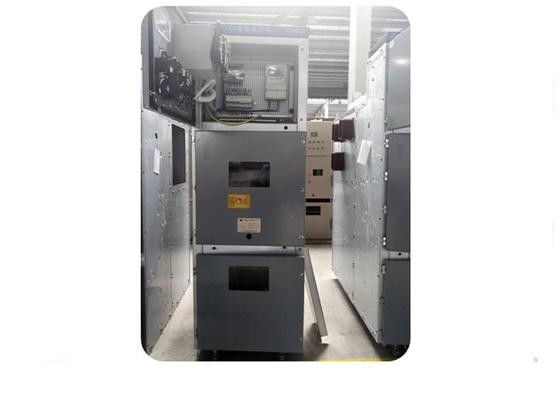

एसी धातु से ढकी स्विचगियर, स्विच कैबिनेट, डिस्ट्रिब्यूशन बॉक्स
अवलोकन
केवाईएन श्रृंखला धातु-कढ़ाई हटाने योग्य संलग्न स्विच कैबिनेट (संक्षिप्त में स्विच कैबिनेट कहा जाता है) । यह 3 में बिजली प्राप्त करने और वितरण के लिए लागू है।6-12KV तीन चरण AC 50Hz एकल बस पट्टी और एकल बस पट्टी अनुभागीय प्रणालीइसमें सर्किट को नियंत्रित, संरक्षित और निगरानी करने के कार्य होते हैं।
Condition का प्रयोग करनाः
1सामान्य तापमान: +40 से अधिक नहीं, -5 से कम नहीं। समान तापमान35.
2ऊंचाई 1000 मीटर से अधिक नहीं
3सापेक्ष आर्द्रता = 90% (+25)
4भूकंप की आवृत्ति 8 डिग्री से अधिक नहीं
5. बिना धूल, आग, जंग या अन्य खतरनाक वस्तुओं के आसपास
तकनीकी मापदंड
| तकनीकी विशेषताएं | ||||
| नामित वोल्टेज | केवी | 12 | 17.5 | 24 |
| नामित शक्ति आवृत्ति वोल्टेज का सामना करें | केवी | 28 | 38 | 65 |
| नामित बिजली आवेग प्रतिरोध वोल्टेज | केवी चोटी | 75 | 95 | 125 |
| नामित कम समय के लिए वर्तमान का सामना - 3s | kA तक | 40 | 40 | 31.5 |
| नामित पीक प्रतिरोध वर्तमान | kA तक | 100/125 | 100/125 | 80 |
| आंतरिक आर्क वर्गीकरण IAC A FL ((R) - 1s | kA तक | 40 | 40 | 31.5 |
| नामित आवृत्ति | हर्ज | 50/60 | ||
|
नामित धारा - बसबार - सी.बी. केबिन - संपर्क कक्ष |
kA तक |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2,500 2,500 - |
| सुरक्षा का स्तर | IP3X या IP4X | |||
| मानक | आईईसी | |||
| आयाम कक्ष के प्रकार (संपर्कक / वैक्यूम या SF6 सर्किट ब्रेकर), नामित धारा और वोल्टेज पर निर्भर करते हैं। | ||||
| चौड़ाई | मिमी | 800 से 1000 तक | ||
| ऊँचाई | मिमी | 2,300(2200) | ||
| गहराई | मिमी | 1,500 से 1,660 | ||
