उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| छिलके की सामग्री: | एल्यूमीनियम मिश्र धातु | वर्तमान मूल्यांकित: | 250ए |
|---|---|---|---|
| नामित वोल्टेज: | 40.5kv (24kv) | आवेदन रेंज: | पावर प्लांट, ट्रांसफार्मर सबस्टेशन और आदि |
| प्रमुखता देना: | उच्च वोल्टेज बिजली स्विचगियर,गैस अछूता स्विचगियर |
||
इनडोर गैस अछूता कक्ष धातु - कवर स्विचगियर सी - जीआईएस
अवलोकन
XGN49-40.5 इनडोर गैस इन्सुलेटिंग मेटल-क्लैटेड स्विचगियर (इसके बाद में कहा जाता है)सी-जीआईएस) एक उच्च तकनीक वाला उत्पाद है जिसका शोध, विकास और निर्माण चीन पावर इंडस्ट्री फेडरेशन लॉन्गयुआन पावर रिसर्च इंस्टीट्यूट के प्रौद्योगिकी परिचय के आधार पर किया जाता है।
परिवेश की स्थिति:
वायु तापमानः अधिकतमः +40, न्यूनतमः -25 (औसत 24 घंटे में 35 से अधिक नहीं)
समुद्र तल से ऊंचाईः <= 3000 मीटर
वायु आर्द्रता: 24 घंटे में मापी गई औसत सापेक्ष आर्द्रता 95% से अधिक नहीं है, प्रति माह औसत सापेक्ष आर्द्रता 90% से अधिक नहीं है,24 घंटे में मापा गया औसत जल वाष्प दबाव 2 से अधिक नहीं है.2kPa, प्रति माह औसत जल वाष्प दबाव 1.8 kPa से अधिक नहीं है।
लगातार भारी कंपन के बिना
माध्यमिक प्रणाली के प्रेरण विद्युत चुम्बकीय हस्तक्षेप की सीमा 1.6kV से अधिक नहीं है
उपरोक्त से बाहर की गई शर्तों के लिए निर्माता के साथ बातचीत की आवश्यकता है।
पैरामीटर
| पद | इकाई | पैरामीटर | |
| नामित वोल्टेज | केवी | 40.5 | |
| नामित धारा | ए | 5~1250 | |
| नामित आवृत्ति | हर्ज | 50 | |
| नामित शक्ति आवृत्ति वोल्टेज का सामना करें (1 मिनट) | चरण से चरण तक, चरण से पृथ्वी तक | केवी | 95 |
| इन्सुलेशन दूरी | 110 | ||
| नामित बिजली आवेग वोल्टेज का सामना | चरण से चरण तक, चरण से पृथ्वी तक | केवी | 185 |
| इन्सुलेशन दूरी | 215 | ||
| 1 मिनट शक्ति आवृत्ति सहायक नियंत्रण सर्किट के वोल्टेज का सामना | वी | 2000 | |
| लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | kA | 20 25 31.5 | |
| नामित शॉर्ट सर्किट बनाने वाला वर्तमान (पीक टाइम) | kA | 50 63 80 | |
| नामित कम समय का प्रतिरोध करंट | kA | 20 25 31.5 | |
| नामित पीक प्रतिरोध वर्तमान | kA | 50 63 80 | |
| नामित शॉर्ट सर्किट रखरखाव समय | s | 4 | |
| सुरक्षा का स्तर | IP67/IP4X | ||
| प्रत्येक चरण मुख्य वापसी सर्किट प्रतिरोध | μΩ | ≤ 250 | |
| नामित SF6 गैस दबाव (20°C) | एमपीए | 0.05 | |
| न्यूनतम एसएफ6 गैस दबाव (20°C) | एमपीए | 0.02 | |
| वार्षिक SF6 गैस हानि दर | % | ≤ 1 | |
| सहायक नियंत्रण सर्किट का नामित वोल्टेज | वी | DC110/220,AC220 | |
| आयाम (चौड़ाई × गहराई × ऊंचाई) | मिमी | (600~1200) ×1400×2650 | |

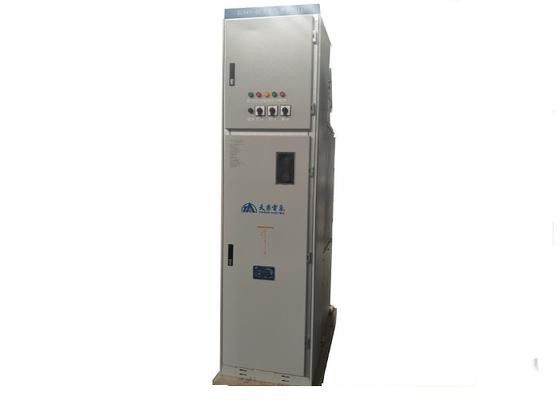

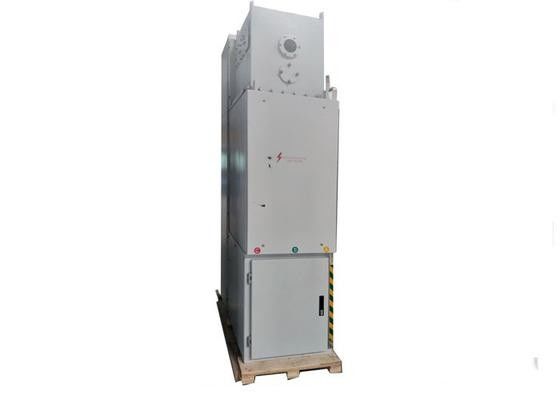

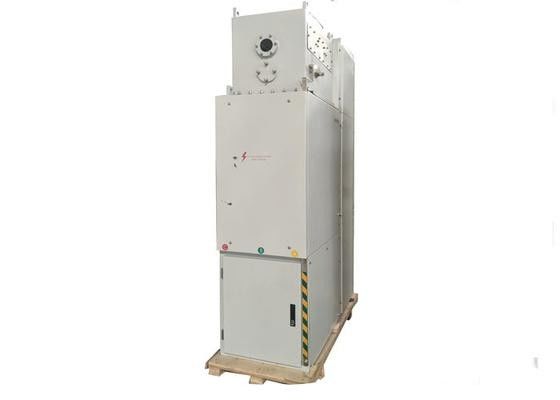

चित्र
