उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उपकरण: | एलबीएस, संयोजन ब्रेकर, सीबी | इन्सुलेशन प्रकार: | हवाई इन्सुलेशन |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 630 ए, 125 ए, 1250 ए | रेटेड कनेक्टिंग (ट्रांसफरिंग) करंट: | 3150ए |
| प्रमुखता देना: | जीआईएस गैस अछूता स्विचगियर,मध्य वोल्टेज स्विचगियर |
||

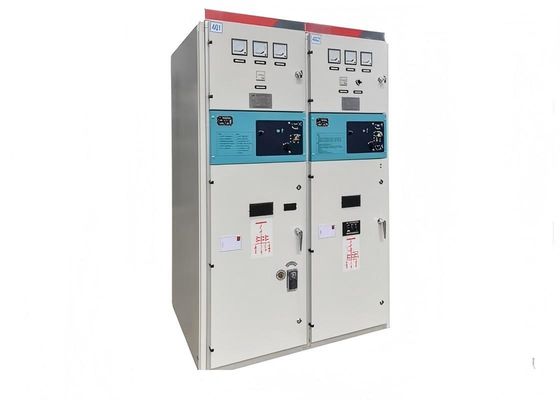

12 केवी बॉक्स प्रकार और फिक्स्ड प्रकार इंडोर एसी मेटल - क्लैड आरएमयू स्विचगियर
सामान्य
XGT9-12 श्रृंखला स्विचगियर एक प्रकार का फिक्स्ड इनडोर स्विच उपकरण है जिसमें तीन-चरण एसी, वायु इन्सुलेशन है। यह FT8-12 इनडोर एचवी एसी वैक्यूम लोड स्विच से लैस हो सकता है,FT8-12R इनडोर एचवी एसी वैक्यूम लोड स्विच-फ्यूज संयोजन उपकरण, VT28-12 इनडोर एचवी एसी वैक्यूम सर्किट ब्रेकर, तीन चरण एसी, 50 हर्ट्ज के 10kV एकल बसबार प्रणाली में विद्युत ऊर्जा को नियंत्रित करने, स्वीकार करने और वितरित करने के लिए प्रयोग किया जाता है; स्वयं को नियंत्रित कर सकते हैं, की रक्षा,निगरानी और संचार सर्किट, हवाई अड्डे, मेट्रो, विशाल इमारत, माध्यमिक सबस्टेशन, उद्योग और खनन उद्यम आदि के लिए उपयुक्त है।
सेवा की स्थिति
ऊंचाईः 1000 मीटर से अधिक नहीं;
परिवेश का तापमानः +40°C~-25°C
सापेक्ष आर्द्रताः दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं;
कोई स्पष्ट प्रदूषण नहीं, जैसे कि संक्षारक गैस या ज्वलनशील गैस;
कोई पुनरावर्ती, गंभीर कंपन नहीं।
नोटः यदि सामान्य सेवा स्थिति से विचलित होता है, तो उपयोगकर्ता निर्माता के साथ बातचीत कर सकते हैं।
तकनीकी पैरामीटर
लोड स्विच, लोड स्विच-फ्यूज संयोजन उपकरण, सर्किट ब्रेकर के लिए विद्युत पैरामीटर
| नहीं. | नाम | इकाई | पैरामीटर | ||
| लोड स्विच | संयोजन ब्रेकर | सर्किट ब्रेकर | |||
| 1 | नामित वोल्टेज | केवी | 12 | 12 | 12 |
| 2 | 1 मिनट बिजली आवृत्ति प्रतिरोध वोल्टेज (आभासी मूल्य) (इंटरफेज, पृथ्वी / फ्रैक्चर) | केवी | 42/48 | 42/48 | 42/48 |
| 3 | बिजली के आवेग का सामना करें वोल्टेज (आभासी मूल्य) (इंटरफेज, पृथ्वी / फ्रैक्चर) | केवी | 75/85 | 75/85 | 75/85 |
| 4 | नामित धारा | ए | 630 | 125 | 630,1250 |
| 5 | नामित आवृत्ति | हर्ज | 50 | ||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू | केवी | 31.5 | 20,25,31.5 | |
| 7 | नामित अल्पकालिक प्रतिरोध वर्तमान/सर्किट की अवधि | kV/s | 20/4 | 20/4,25/4,31.5/4 | |
| 8 | नामित पीक प्रतिरोध वर्तमान | केवी | 50 | 50,63,80 | |
| 9 | नामित शॉर्ट सर्किट बनाने वाला वर्तमान (पीक) | केवी | 50 | 50,63,80 | |
| 10 | नामित संचालन अनुक्रम | O-0.3s-CO-180s-CO | |||
| 11 | नामित कनेक्टिंग (ट्रांसफर) करंट | ए | 3150 | ||
| 12 | एकल संधारित्र बैंक/बैक टू बैक संधारित्र बैंक नामित ब्रेक करंट | ए | 630/400 | ||
| 13 | नो लोड ट्रांसफार्मर की नामित ब्रेक करंट | 1250kVA ट्रांसफार्मर नो लोड करंट | |||
| 14 | मैकेनिकल जीवन | समय | 10000 | ||
लोड स्विच और सर्किट ब्रेकर के लिए यांत्रिक विशेषताओं का पैरामीटर
| नहीं. | नाम | इकाई | पैरामीटर | ||
| लोड स्विच | सर्किट ब्रेकर | ||||
| 1 | नामित वोल्टेज | केवी | 12 | 12 | |
| 2 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 25 | 31.5 | |
| 3 | संपर्क दबाव | एन | 1000±100 | 2400±200 | 3100±200 |
| 4 | खुले संपर्क के बीच की दूरी | मिमी | 9±1 | 9±1 | |
| 5 | अधिक यात्रा | मिमी | 4±1 | ||
| 6 | बंद करने की औसत गति | m/s | 0.6±0.2 | 0.6±0.2 | |
| 7 | औसत खोलने की गति | m/s | 1.1±0.2 | 1.1±0.2 | |
| 8 | संपर्क बंद होने का उछाल समय | एमएस | ≤2 | ||
| 9 | तीन ध्रुवीय संपर्क के खोलने और बंद करने का गैर-सिनक्रोनवाद | एमएस | ≤2 | ||
