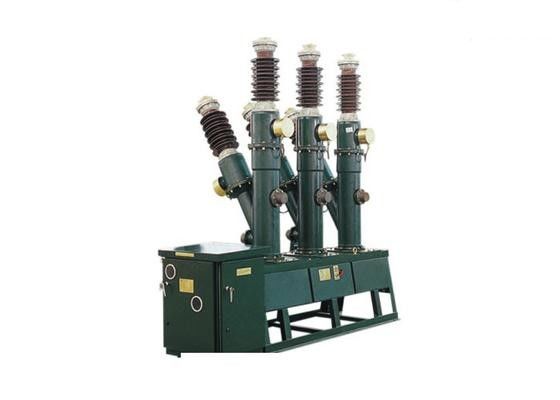

40.5 केवी आउटडोर फ्रेम - प्रकार SF6 सर्किट ब्रेकर / हाई-स्पीड एयर सर्किट ब्रेकर
अवलोकन
LW8-40.5 प्रकार आउटडोर AC HV SF6सर्किट ब्रेकर एक प्रकार का आउटडोर एचवी विद्युत उपकरण है, तीन चरण, एसी 50 हर्ट्ज। इसका उपयोग न केवल 35kV पावर ट्रांसमिशन और वितरण प्रणाली के लिए नियंत्रण और सुरक्षा के लिए किया जाता है,लेकिन यह भी सर्किट ब्रेकर और खोलने और बंद करने संधारित्र बैंक कनेक्ट करने के लिए, साथ ही माप और सुरक्षा के लिए जब यह वर्तमान ट्रांसफार्मर से लैस है।
यह सर्किट ब्रेकर CT14 प्रकार के स्प्रिंग ऑपरेटिंग तंत्र से लैस है। और यह GB1984-89 और IEC56 के मानक की आवश्यकताओं के अनुरूप है।
अनुप्रयोग वातावरण
a. ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
परिवेश का तापमानः -30oC - + 40oC, 24H का औसत मूल्य 35oC से अधिक नहीं होना चाहिए;
सापेक्ष आर्द्रताः दैनिक औसत मूल्य 95% से अधिक नहीं होना चाहिए, मासिक औसत मूल्य 90% से अधिक नहीं होना चाहिए,
हवा की गतिः 35 किमी/सेकंड से अधिक नहीं
ई. प्रदूषण की स्थिति ग्रेड III होनी चाहिए, पोर्सिलेन बुशिंग की रेंगने की दूरी 1050 मिमी होनी चाहिए (नाममात्र रेंगने का अनुपात 25 मिमी/केवी से कम नहीं होना चाहिए);
परिवेश की हवा में ज्वलनशील पदार्थ, विस्फोटक खतरा, रासायनिक संक्षारक और गहन हिलावट नहीं होनी चाहिए।
तालिका 1
| नहीं. | पद | इकाई | पैरामीटर | |
| 1 | नामित वोल्टेज | केवी | 40.5 | |
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट बिजली आवृत्ति वोल्टेज का सामना | केवी | 185/215 (भंग) |
| बिजली आवेग वोल्टेज का सामना | 95/118 (भंग) | |||
| 3 | नामित धारा | ए | 2000 | |
| 4 | यांत्रिक धीरज | समय | 5000 | |
| 5 | SF6 गैस का नाममात्र दबाव ((20oC मीटर दबाव) | एमपीए | 0.45 | |
| 6 | लॉक दबाव (20oC मीटर दबाव) | एमपीए | 0.40 | |
| 7 | न्यूनतम परिवेश तापमान | oC | -30 | |
| 8 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 31.5 | |
| 9 | नामित शॉर्ट सर्किट बनाने वाला वर्तमान (पीक) | kA | 80 | |
| 10 | नामित कम समय का प्रतिरोध करंट (थर्मल करंट) | kA | 31.5 | |
| 11 | नामित पीक प्रतिरोध वर्तमान (गतिशील वर्तमान) | kA | 80 | |
| 12 | नामी आउट-फेज ब्रेक चालू | kA | 7.9 | |
| 13 | नामित शॉर्ट सर्किट ब्रेकिंग करंट का ब्रेक टाइमः | समय | 16 | |
| 14 | बंद होने का समय | s | ≤0.1 | |
| 15 | खुलने का समय | s | ≤0.06 | |
| 16 | नामित संचालन अनुक्रम | O-0.3s-CO-180s-CO | ||
| 17 | एकल संधारित्र समूह का नामित ब्रेक/ओपनिंग करंट | ए | 400 | |
| 18 | शार्ट सर्किट के अंतिम समय | s | 4 | |
| 19 | SF6 रिसाव दर (वर्षीय) | ≤ 1 | ||
| 20 | आर्द्रता SF6 गैस की मात्रा ((20oC) | पीपीएम ((v/v) | ≤ 150 | |
| 21 | स्प्रिंग ऑपरेशन तंत्र का नामित संचालन वोल्टेज | |||
| बंद करने और खोलने का वोल्टेज | वी | एसी 220, 380 डीसी:48, 110, 220 |
||
| ऊर्जा भंडारण मोटर का वोल्टेज | वी | एसी 220 डीसी 220 |
||
| 22 | SF6 गैस का भार | किलो | 8 | |
| 23 | सर्किट ब्रेकर का वजन (प्रचालन तंत्र सहित) | किलो | 1400 | |
तालिका 2
| नहीं. | पद | इकाई | तकनीकी आवश्यकताएं | परीक्षण की शर्तें और विधियाँ |
| 1 | आवासीय संपर्क की यात्रा | मिमी | 95±2 | चलती संपर्क यात्रा के माप के लिए संदर्भित darawing12 |
| 2 | संपर्कों के बीच की दूरी | मिमी | 605±1.5 | चलती और स्थिर संपर्क के बीच रिक्ति का माप चित्र 12a देखें |
| 3 | तीन-चरण स्विच-ऑन अतुल्यकालिक | एमएस | ≤3 | चलती और स्थिर संपर्क के बीच पोल दूरी अंतर का माप करने के लिए संदर्भित करें |
| 4 | तीन-चरण स्विच-ऑफ असिंक्रोन | एमएस | ≤2 | चलती और स्थिर संपर्क के बीच पोल दूरी अंतर के माप के लिए चित्र 15 देखें |
| 5 | मुख्य लूप का प्रतिरोध | μΩ | ≤ 120 | डीसी वोल्टेज गिरावट विधि को मापने के लिए, 100A में रखा |
| 6 | स्पर्श के क्षण में गति | m/s | 3.2±0.2 | नामित वोल्टेज और माप विधि चित्र 14 को संदर्भित करता है |
| 7 | संपर्कों के विच्छेदन की तत्काल गति | m/s | 3.4±0.2 | नामित वोल्टेज और माप विधि चित्र 15 को संदर्भित करता है |
| 8 | व्यंजन बनाने का प्रयास | मिमी | 10 + 0.5 -01 | समापन स्थिति के अंतर्गत चित्र 6 देखें |
| 9 | बनाने के लिए रसोई स्ट्रोक की स्थिति अंतर | मिमी | १-२ | समापन स्थिति के अंतर्गत चित्र 6 देखें |
| 10 | आंशिक शुल्क 40.5kV 25.7kV |
पीसी | 20 | नामित गैस दबाव पर, आंशिक उपकरण का उपयोग दो आउटगोइंग तारों के बीच 1 मिनट के लिए 40.5kV डालने के लिए, फिर 25.7kV पर समान रूप से गिर |
| पीसी | 10 |
