उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान मूल्यांकित: | 630ए / 1250ए | नामित आवृत्ति: | 50 हर्ट्ज |
|---|---|---|---|
| नामित वोल्टेज: | 12 केवी | यांत्रिक जीवन काल: | 20000 |
| प्रमुखता देना: | उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर,एचवी सर्किट ब्रेकर |
||

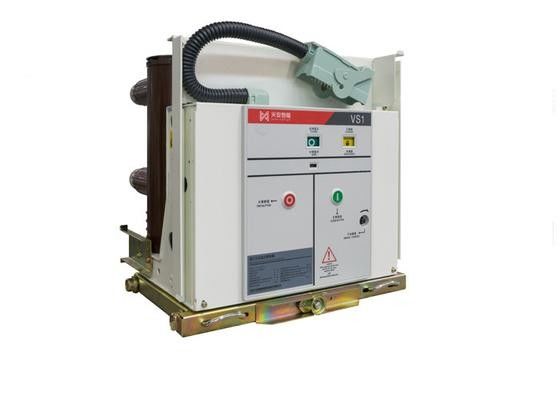

एचवी स्विचगियर के लिए 12KV VS1 इनडोर मध्यम वोल्टेज वैक्यूम सर्किट ब्रेकर
सामान्य
VS1-12 सीरीज इनडोर एसी एचवी वैक्यूमसर्किट ब्रेकरतीन AC 50Hz और 12kV के नामित वोल्टेज का एक इनडोर HV स्विचआउट है। सर्किट ब्रेकर को लगातार ऑपरेशन किया जा सकता है और कई बार तोड़ने और तेजी से फिर से बंद करने की क्षमता है,और विश्वसनीय इंटरलॉक समारोह हैयह उपकरण सामने और पीछे की स्प्लिट चार्जिंग संरचना है, न केवल एक निश्चित स्थापना इकाई के रूप में बल्कि बेस प्लेट कार्ट के साथ हैंडकार्ट यूनिट से भी मेल खाता है।
1बहुत तकनीकी प्रगति
यह नवीनतम प्रभाव वैक्यूम चाप सिद्धांत को अपनाता है, मजबूत तोड़ने की क्षमता है, वर्तमान में छोटी मात्रा में बंद है।
b. अत्यधिक उच्च विद्युत धीरज, तोड़ने का रेटेड वर्तमान समय 20000 बार तक पहुंच सकता है, तोड़ने का शॉर्ट सर्किट समय 50 बार है (40kV 30 बार है, 50kA 20 बार है) ।
वैक्यूम आर्क बुझाने वाले कक्ष और ऑपरेटिंग तंत्र को आगे और पीछे व्यवस्थित किया जाता है। यह ऊर्जा की खपत और शोर को कम करता है, और संचालन बहुत अधिक विश्वसनीय है।
घ. कॉम्पैक्ट संरचना और छोटी मात्रा।
2ऑपरेशन पर उत्कृष्ट विश्वसनीयता
a. प्रत्येक विवरण में डिजाइन के दौरान पूरी तरह से घरेलू स्थिति और मानकों में आवश्यकताओं पर विचार किया जाता है।
b. प्रत्येक ड्राइव डिस्क इकट्ठा भाग मुख्य रूप से उच्च पहनने के प्रतिरोधी सामग्री से बना है, और ठीक स्नेहन के साथ चित्रित है। यह अतिरिक्त स्नेहन और समायोजन के बिना लंबे समय तक काम कर सकता है।
c. विभिन्न प्रकार के गलत संचालन को प्रभावी ढंग से रोकने के लिए विश्वसनीय इंटरलॉक फ़ंक्शन, यह शरीर के लिए बहुत अधिक सुरक्षा है।
3. खरीद पर प्रमुख अर्थव्यवस्था
a. खरीदे गए उपकरण में उच्च प्रदर्शन लागत अनुपात है।
बहुत कम रखरखाव लागत परिचालन लागत को बहुत कम करती है।
c. उत्कृष्ट सामान्य प्रदर्शन परियोजना की डिजाइन कठिनाई को कम करता है।
घ. स्थिर प्रौद्योगिकी और पर्यावरण प्रदूषण के बिना।
4पैरामीटर
|
नहीं. |
पद |
इकाई |
पैरामीटर |
||||
|---|---|---|---|---|---|---|---|
| 1 | नामित वोल्टेज | केवी | 12 | ||||
| 2 | नामित अल्पकालिक (1 मिनट) शक्ति आवृत्ति वोल्टेज का सामना करें | 42/48 (खुला अंतराल) | |||||
| 3 | नामित बिजली आवेग वोल्टेज का सामना (पीक) | 75/85 (खुली खाई) | |||||
| 4 | नामित आवृत्ति | हर्ज | 50 | ||||
| 5 | रेटेड करंट | ए | 630 1250 |
630 1250 1600 2000 2500 3150 |
1250 1600 2000 2500 3150 |
3150 4000 |
|
| 6 | नामित शॉर्ट सर्किट ब्रेकिंग करंट | kA | 20/25 | 31.5 | 40 | 50 | |
| 7 | नामित अल्पकालिक प्रतिरोध धारा | 20/25 | 31.5 | 40 | 50 | ||
| 8 | नामित शॉर्ट सर्किट अवधि | s | 4 | ||||
| 9 | रेटेड पीक प्रतिरोध करंट | kA | 50/63 | 80 | 100 | 125 | |
| 10 | रेटेड शॉर्ट सर्किट बनाने वाला करंट | 50/63 | 80 | 100 | 125 | ||
| 11 | माध्यमिक सर्किट बिजली आवृत्ति प्रतिरोध वर्तमान (1 मिनट) | वी | 2000 | ||||
| 12 | रेटेड सिंगल/ बैक टू बैक कैपेसिटर बैंक ब्रेकिंग करंट | ए | 630/400 (40kA 800/400) है | ||||
| 13 | रेटेड कैपेसिटर बैंक फ्लैश फ्लो बना रहा है | kA | 12.5 (आवृत्ति 1000 हर्ट्ज से अधिक नहीं) | ||||
| 14 | खुलने का समय ((नामित वोल्टेज) | एमएस | 20 ¢50 | ||||
| 15 | बंद होने का समय (नामित वोल्टेज) | 35 ¢ 70 | |||||
| 16 | यांत्रिक जीवन |
समय |
20000 | 10000 | |||
| 18 | नामित शॉर्ट सर्किट वर्तमान टूटने का समय | 50 | 30 | 20 | |||
| 19 | चरणों के बीच केंद्र दूरी | मिमी | 150, 210, 275 | ||||
