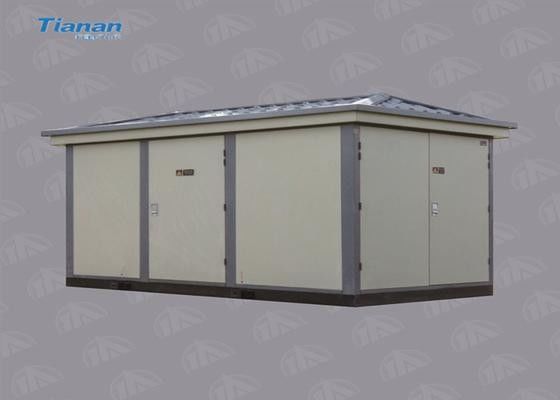

24kV आउटडोर पैकेज्ड कॉम्पैक्ट सबस्टेशन IP4X प्रोटेक्शन

24kV कॉम्पैक्ट एकीकृत वितरण सबस्टेशन पैकेज सबस्टेशन

उत्पाद का वर्णन

संक्षेप में
ZBW1-24 श्रृंखला पैकेज्ड सबस्टेशन एक प्रकार का एकीकृत पूर्ण बिजली पारेषण और वितरण उपकरण है, जिसका उपयोग 24kV में किया जाता है,AC 50Hz पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम 30-2500kVA की नामित क्षमता के ट्रांसफॉर्मर के साथ. यह व्यापक रूप से उच्च इमारतों, आवासीय क्षेत्र, कारखाने और खनन, होटल, पार्क, तेल क्षेत्र, हवाई अड्डे, घाट, रेलवे जैसे बाहरी बिजली आपूर्ति क्षेत्रों में प्रयोग किया जाता है,शॉपिंग स्टोर और अन्य अस्थायी सुविधाएंइस उत्पाद का उपयोग न केवल विद्युत वितरण के लिए एक रिंग नेटवर्क में किया जा सकता है, बल्कि विद्युत संचरण लाइन के लिए टर्मिनल बिजली आपूर्ति के रूप में भी कार्य कर सकता है।

विशेषताएं
ZBW1-24 श्रृंखला के पैकेज सबस्टेशन में तीन भाग होते हैंः ट्रांसफार्मर कक्ष, उच्च वोल्टेज कक्ष और निम्न वोल्टेज कक्ष।
1उच्च वोल्टेज पक्षों में एचएक्सजीएन श्रृंखला आरएमयू (एरोजेनेसिस प्रकार, संपीड़ित वायु प्रकार, वैक्यूम प्रकार या एसएफ 6 प्रकार) से लैस है, जिसमें एलबीएस, फ्यूज अंदर से लैस है (यदि आवश्यक हो तो सीबी से लैस किया जा सकता है) ।
2एलवी पक्ष नई प्रकार की एसीबी को अपनाता है, जिसमें उच्च तोड़ने की क्षमता और अच्छी सुरक्षा क्षमता होती है।
3ट्रांसफार्मर कक्ष तेल विसर्जित प्रकार या सूखे प्रकार के ट्रांसफार्मर को अपनाता है।
4क्षरण सामग्री का उपयोग संलग्नक सामग्री के रूप में किया जा सकता है, जैसे कि एल्यूमीनियम मिश्र धातु प्लेट, स्टील पैट, यौगिक प्लेट आदि। छत दोहरी परत वाली होती है, जिससे गर्मी विकिरण से सुरक्षा मिलती है।
5इसके अंदर शीतलन उपकरण और एंटी-कंडेन्सेशन उपकरण हैं।
