विशेष स्थिति: | ग्राहक पर निर्भर करता है | टैप परिवर्तक: | आउटपुट वोल्टेज को विनियमित करें |
---|---|---|---|
पर्यावरण: | घर के बाहर | ट्रांसफार्मर: | तेल ट्रांसफार्मर |
मूल्यांकन आवृत्ति: | 50 | ऊंचाई: | <1,000m (समुद्र तल से ऊपर) |
हाई लाइट: | तीन चरण औद्योगिक कियोस्क सबस्टेशन,2500kVA कियॉस्क सबस्टेशन,कियोस्क औद्योगिक कॉम्पैक्ट ट्रांसफार्मर |

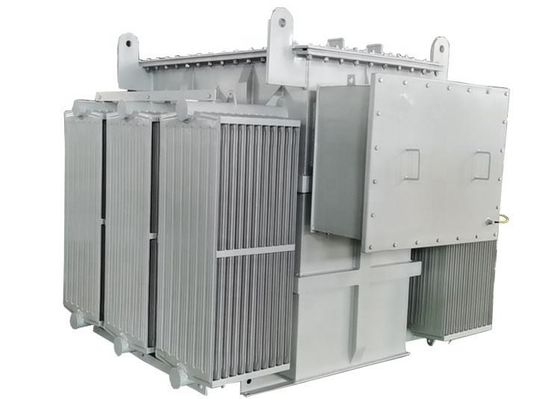

तीन चरण 2500kVA कियोस्क सबस्टेशन 33kV औद्योगिक कॉम्पैक्ट ट्रांसफार्मर
कॉम्पैक्ट ट्रांसफॉर्मर (जिसे कॉम्पैक्ट सबस्टेशन, प्रीफैब्रिकेटेड सबस्टेशन भी कहा जा सकता है) व्यापार केंद्रों, स्कूलों, सबस्टेशनों और आदि के लिए उपयुक्त है, जिसे लचीले ढंग से मिलान किया जा सकता है, परिवहन, स्थापित और आसानी से बनाए रखा जा सकता है।इसके अलावा, यह अंतरिक्ष को बचा सकता है।
▶ लघु स्थापना अवधि
साइट पर इंस्टॉलेशन में केवल 6 चरण होते हैं: स्थिति को ठीक करें, एचवी इनकमिंग टर्मिनल वायरिंग, सुरक्षा सेटिंग सत्यापन, ट्रांसमिशन परीक्षण, कमीशनिंग, और आदि।
कम लागत
कॉम्पैक्ट ट्रांसफॉर्मर उचित लागत के साथ बिजली की फीडिंग की गुणवत्ता बढ़ाने में मदद कर सकता है।
▶पूर्ण इन्सुलेशन संरचना
कॉम्पैक्ट ट्रांसफॉर्मर में बिजली के झटके के जोखिम से बचने और सुरक्षा स्तर को बढ़ाने के लिए एचवी और एलवी स्विचगियर, ट्रांसफॉर्मर, सर्किट ब्रेकर और अन्य डिवाइस शामिल हैं, जो पूर्ण इन्सुलेशन संरचना में उजागर लाइव भाग के बिना हैं।
लचीला संयोजन विधि
प्रत्येक कॉम्पैक्ट ट्रांसफार्मर एक स्वतंत्र प्रणाली है, जो संयोजन विधि को बदलता है।
▶स्थिर और विश्वसनीय प्रदर्शन
हमारे कॉम्पैक्ट ट्रांसफार्मर का बाड़ा अल-जेडएन मिश्र धातु लेपित स्टील से बना है, जिसमें आंतरिक एल्यूमीनियम मिश्र धातु कफन और अग्निरोधक सामग्री है।इसके अंदर पंखे और डीह्यूमिडिफाइंग डिवाइस भी लगाए जा सकते हैं।कॉम्पैक्ट ट्रांसफॉर्मर इनडोर और आउटडोर दोनों स्थितियों के लिए उपयुक्त है।
2. एचवी यूनिट
1. एमउपभोक्ताओं के अनुरोध पर विभिन्न संयोजनों को प्राप्त करें, जो हैंHXGT16-40.5, XGT5-40.5 और HXGT10-40.5 स्विचगियर्स।
2. HXGT16-40.5 स्विचगियर पवन ऊर्जा और फोटोवोल्टिक बिजली उत्पादन के लिए FT16-40.5R टाइप लोड स्विच-फ्यूज संयुक्त स्विच से लैस है।
सी।XGT5-40.5 स्विचगियर VT16-40.5 सर्किट ब्रेकर से लैस है।
डी।संचालन और रखरखाव की सुरक्षा सुनिश्चित करने के लिए गलत संचालन की रोकथाम के लिए स्विचगियर का पूरा कार्य है।
3. ट्रांसफार्मर यूनिट
एक।ट्रांसफार्मर S11 प्रकार के तेल में डूबे हुए ट्रांसफार्मर या SCB11 शुष्क प्रकार के ट्रांसफार्मर का उपयोग करता है।
बी।ट्रांसफार्मर के कमरे में प्राकृतिक वेंटिलेशन अच्छा है या स्वचालित नियंत्रण पंखे से हवा की थकावट के माध्यम से ट्रांसफार्मर के कमरे में तापमान को कम किया जा सकता है।
सी।LV साइड और बसबार पर टर्मिनलों के बीच सॉफ्ट कनेक्शन का उपयोग किया जाता है, जो ट्रांसफार्मर की LV झाड़ी को क्रश और तेल रिसाव से प्रभावी ढंग से बचा सकता है।
4. एलवी यूनिट
एक।LV स्विचगियर TANW1 श्रृंखला स्मार्ट CB और TANM1 श्रृंखला MCCB, या ग्राहकों के अनुरोध पर निर्दिष्ट निर्माता द्वारा उत्पादित CB का उपयोग करता है।
बी।पर्दे की योजना को उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
5. वितरण नेटवर्क स्वचालन इकाई
एक।स्वचालित टर्मिनल उपकरण तियान समूह से TA-D20 प्रकार है, पवन ऊर्जा सबस्टेशन के संचालन के लिए गंभीर वातावरण को ध्यान में रखते हुए इसके डिजाइन को अनुकूलित किया गया है।
बी।उत्पाद में परिवेश के तापमान, दोहरे फाइबर ऑप्टिक रिंग नेटवर्क के संचार कार्य, विरोधी हस्तक्षेप, शॉकप्रूफ, नमी प्रूफ और एंटी-थंडर की मजबूत क्षमता के साथ-साथ कम बिजली की हानि को अनुकूलित करने की मजबूत क्षमता है।
सी।उत्पाद में माप नियंत्रण, गैर-बैटरी सुरक्षा और डेटा प्रोसेसिंग, निगरानी अलार्म और असामान्यता का पता लगाने और संचार के कार्य हैं।
6. निर्बाध विद्युत आपूर्ति शक्ति के लिए विशेष
एक।सबस्टेशन स्थापित किया गया है TA-UP01/TA-UP02 निर्बाध विद्युत आपूर्ति तियान समूह द्वारा उत्पादित पवन ऊर्जा के लिए विशेष।
बी।उत्पाद में पर्यावरण को अनुकूलित करने, झटके और हस्तक्षेप का विरोध करने और स्टेबिलिवोल्ट की विस्तृत श्रृंखला की मजबूत क्षमता है।
पैरामीटर:
वस्तु |
इकाई |
मापदंडों |
|
|
||
---|---|---|---|---|---|---|
एचवी यूनिट | स्विच प्रकार | संयुक्त विद्युत उपकरण | परिपथ वियोजक | |||
रेटेड वोल्टेज | के। वी | 40.5 | 40.5 | |||
मूल्यांकन आवृत्ति | हर्ट्ज | 50 | 50 | |||
रेटेड मुख्य बसबार करंट | ए | 630 | 1250 | |||
1min रेटेड पावर फ्रीक्वेंसी वोल्टेज को पृथ्वी पर, चरणों के बीच / अंतराल खोलने के लिए झेलती है | के। वी | 95/118 | 95/118 | |||
बिजली आवेग पृथ्वी के लिए वोल्टेज का सामना करता है, चरणों के बीच/खुले अंतराल के लिए | के। वी | 185/215 | 185/215 | |||
रेटेड शॉर्ट-टाइम वर्तमान का सामना करें | केए/एस | 20/2 | 25/4 | |||
रेटेड पीक वर्तमान का सामना | केए | 50 | 63 | |||
रेटेड शॉर्ट-सर्किट वर्तमान बनाना | केए | 31.5 | 63 | |||
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 31.5 | 25 | |||
एल.वी. यूनिट | रेटेड वोल्टेज | वी | 690 | |||
रेटेड मुख्य सर्किट वर्तमान | ए | 1600~3300 | ||||
रेटेड सीमा शॉर्ट-सर्किट ब्रेकिंग क्षमता | केए | 50 | ||||
रेटेड ऑपरेटिंग शॉर्ट-सर्किट ब्रेकिंग क्षमता | केए | 40 | ||||
रेटेड शॉर्ट-टाइम वर्तमान का सामना करें | केए/1s | 40 | ||||
ट्रांसफार्मर इकाई | निर्धारित क्षमता | केवीए | 1600~5500 | |||
प्रतिरोध वोल्टेज | % | 4; 4.5 | ||||
टैपिंग रेंज | % | ± 2X2.5; ± 5 | ||||
कनेक्टेड ग्रुप | वाई, yn0; डी, yn11 | |||||
दीवार | सुरक्षा का स्तर | एचवी कक्ष | IP33 | |||
एल.वी. कक्ष | IP33 | |||||
परिवर्तक कक्ष | आईपी23 | |||||
ध्वनि का स्तर | डीबी | 55 |
