उत्पाद का वर्णन:

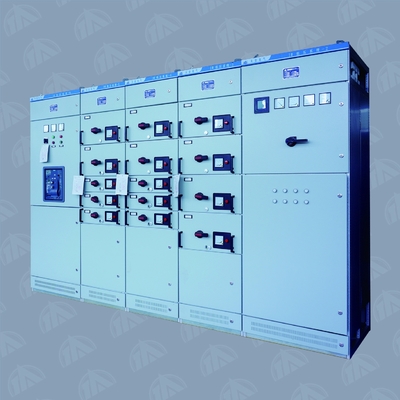

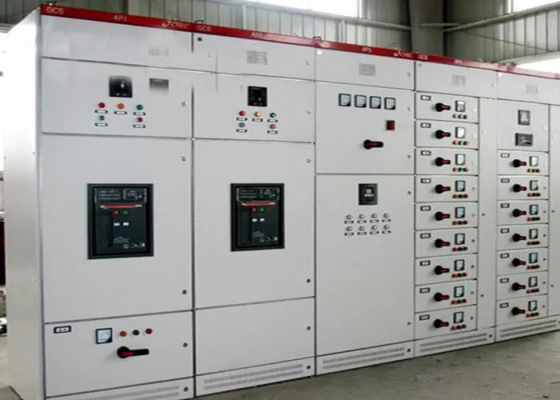

जीसीएस प्रकार के एलवी ड्रॉआउट प्रकार के स्विचआउट (इसके बाद उपकरण कहा जाता है),इसे उद्योग विभाग की आवश्यकताओं के अनुसार इलेक्ट्रिक पावर उद्योग मंत्रालय और मैकेनिकल पावर उद्योग मंत्रालय की डिजाइन टीम द्वारा डिजाइन किया गया है।, ग्राहक और डिजाइन संगठन के साथ।
उच्च तकनीकी प्रदर्शन, यह विकसित बिजली बाजार की जरूरत के लिए उपयुक्त है।यह उपकरण शंघाई में विद्युत ऊर्जा उद्योग मंत्रालय और यांत्रिक बिजली उद्योग मंत्रालय की पहचान पारित किया है, ने बिजली विभागों में उच्च महत्व और पुष्टि अर्जित की है।
इलेक्ट्रिक पावर उद्योग मंत्रालय और मैकेनिकल पावर उद्योग मंत्रालय के मुद्देवर्तमान में, जीसीएस प्रकार के एलवी खींच-आउट प्रकार के स्विचगियर को बिजली उपयोगकर्ताओं द्वारा व्यापक रूप से चुना और उपयोग किया गया है।
यह उपकरण IEC 61439-2 जैसे संबंधित मानक के अनुरूप है, GB7251.12 < LV स्विचिंग डिवाइस और कंट्रोल डिवाइस भाग 2: पूर्ण इलेक्ट्रिक स्विचिंग और कंट्रोल डिवाइस>, GB/T 24274-2009 < LV ड्रॉआउट स्विचगियर और कंट्रोल डिवाइस> आदि
विशेषताएं:
1. मुख्य संरचना की सामग्री सी प्रकार का स्टील है। प्रोफाइल स्टील के दो पक्षों में दो मॉड्यूल छेद हैं जिनकी केंद्र दूरी 20 मिमी और 100 मिमी है, आंतरिक स्थापना लचीली और आसान है।
6.2 स्विचेयर के कक्षों को कार्यात्मक कक्ष, बसबार कक्ष और केबल कक्ष से अलग किया जाता है। प्रत्येक कक्ष का कार्य अपेक्षाकृत स्वतंत्र होता है।
6.3 ड्रॉवर कैबिनेट में फीडर कैबिनेट यूनिट के संरचना रूप को तीन रूपों में विभाजित किया जा सकता हैः ड्रॉवर कैबिनेट, फिक्स्ड सेपरेशन कैबिनेट, ड्रॉवर और फिक्स्ड सेपरेशन कॉम्बिनेशन कैबिनेट।
6.4 क्षैतिज मुख्य बस स्विचगियर के शीर्ष पर स्थापित हैं, केबल के बाहर निकलने के लिए पीछे की जगह आरक्षित करें, साइट पर काम करने के लिए आसान है।
6.5 केबल डिब्बे का डिजाइन केबल के आने और जाने के लिए आसान है.
6.6 कैबिनेट के आयाम इस प्रकार हैं:)इकाई:मिमी)
अनुप्रयोग:
यह उपकरण विद्युत संयंत्र, पेट्रोलियम, रासायनिक, धातु विज्ञान, कताई उद्योग और अन्य उच्च वृद्धि भवनों की वितरण प्रणाली में उपयुक्त है।बिजली संयंत्रों और धातु विज्ञान प्रणालियों की उच्च स्वचालित प्रणाली में, जो कंप्यूटर के साथ इंटरफेस की जरूरत है, इस डिवाइस को बिजली वितरण, मोटर एकीकृत नियंत्रण के लिए पूर्ण एलवी वितरण डिवाइस के रूप में प्रयोग किया जाता है,तीन चरण AC 50(60)Hz के विद्युत उत्पादन प्रणाली और वितरण प्रणाली में प्रतिक्रियाशील प्रतिपूर्ति का उपयोग करना, नाममात्र कार्य वोल्टेज 380V ((400V), (690V), नाममात्र धारा 4000A या 4000A से कम।
सहायता एवं सेवाएं:
1परिवेश का तापमान
अधिकतमः +40°C, न्यूनतमः-5°C, दैनिक औसत तापमान 35°C से अधिक नहीं है। अधिकतम तापमान से अधिक होने पर संचालक क्षमता को कम करने की आवश्यकता है।
2स्वच्छ हवा
सापेक्ष आर्द्रता 50% से अधिक नहीं है जब अधिकतम तापमान +40°C है। जब कम तापमान में, उच्च सापेक्ष आर्द्रता की अनुमति है, जैसे कि 90% आर्द्रता जब तापमान +20°C है,लेकिन तापमान परिवर्तन के कारण संघनक के प्रभाव पर विचार किया जाना चाहिए.
3ऊंचाई
ढलान का ढलान 5 डिग्री से अधिक नहीं है, स्थापना के समय, ऊंचाई 2000 मीटर से अधिक नहीं है।
4विस्फोट के जोखिम से मुक्त वातावरण में, वातावरण में कोई गैस और प्रवाहकीय धूल नहीं होती है जो धातु को क्षय कर सकती है और इन्सुलेशन को क्षति पहुंचा सकती है।
5. यदि उपयोगकर्ता के पास अन्य विशेष आवश्यकता है, तो कृपया हमारी कंपनी के साथ बातचीत करें।
