उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Altitude: | ≤1000m. | नामित वोल्टेज: | 24 के.वी |
|---|---|---|---|
| नामित आवृत्ति: | 50/60 हर्ट्ज | रेटेड लघु समय झेलने वाली धारा (4S、rms): | 20，25，31.5，40 केए |
| रेटेड शिखर झेलने योग्य धारा (शिखर): | 50，63，80，100 केए | ||
| प्रमुखता देना: | हवा से अछूता निकालने योग्य स्विचगियर,धातु से ढंके जाने वाले स्विचगियर,हवा से अछूता धातु से ढके स्विचगियर |
||

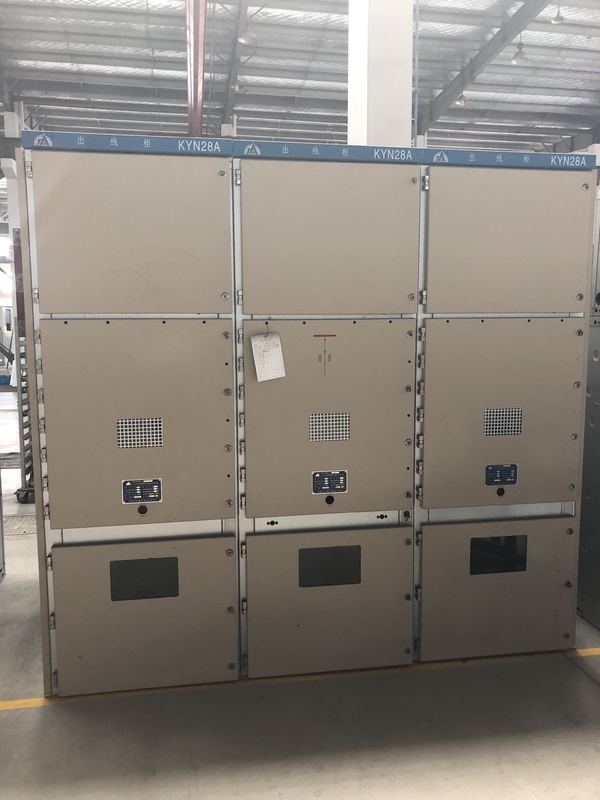

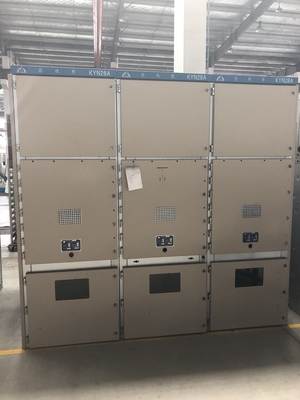

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemयह मुख्य रूप से बिजली संयंत्रों, सबस्टेशनों, औद्योगिक और खनन उद्यमों और बिजली परिवर्तन और वितरण के लिए उच्च वृद्धि इमारतों में उपयोग किया जाता है,विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए, नियंत्रण, सुरक्षा और निगरानी लाइनें।
KYN28A स्विचगियर IEC298, GB3906 और अन्य मानकों की आवश्यकताओं को पूरा करता है और लोड के साथ सर्किट ब्रेकर हैंडकार्ट को धकेलने- खींचने से रोकने के लिए इंटरलॉकिंग फ़ंक्शन है,सर्किट ब्रेकर के आकस्मिक खुलने और बंद होने से बचें, जब ग्राउंडिंग स्विच बंद स्थिति में हो तो सर्किट ब्रेकर को बंद करने से रोकें, लाइव कंपार्टमेंट में आकस्मिक प्रवेश को रोकें,और चार्ज होने पर ग्राउंडिंग स्विच के आकस्मिक बंद होने से बचें.
KYN28A स्विचगियर एक मध्य-माउंटेड, लघुकृत, धातु-कढ़ाई, और वायु अछूता स्विचगियर है। मध्य-माउंटेड हैंडकार्ट के विभिन्न उद्देश्यों के अनुसार, इसे विभाजित किया जा सकता हैःसर्किट ब्रेकर हैंडकार्ट, संपर्ककर्ता हैंडकार्ट, लोड स्विच हैंडकार्ट, अलगाव हैंडकार्ट, पीटी हैंडकार्ट, मीटरिंग हैंडकार्ट, फ्यूज हैंडकार्ट, निचला पीटी हैंडकार्ट, निचला बिजली रोधी हैंडकार्ट, आदि।मुख्य स्विच घरेलू या विदेशी निर्माताओं जैसे VS1 (VTD6) के वैक्यूम सर्किट ब्रेकर से लैस किया जा सकता है, VT19, VD4, आदि, जो वास्तव में एक उच्च प्रदर्शन वितरण उपकरण है।
KYN28 स्विचगियर का डिजाइन और निर्माण निम्नलिखित मानकों का अनुपालन करता हैः
GB/T3906 3.6kV~40.5kV AC धातु से ढके स्विच और नियंत्रण उपकरण
GB/T11022 उच्च वोल्टेज स्विचआउट और नियंत्रण उपकरणों के मानक के लिए सामान्य तकनीकी आवश्यकताएं
GB/T1984 उच्च वोल्टेज एसी सर्किट ब्रेकर
DL/T404 3.6kV~40.5kV AC धातु-प्लैटेड स्विच और नियंत्रण उपकरण
IEC62271-200 एसी धातु से ढंके स्विच और नियंत्रण उपकरण 1kV और उससे अधिक और 52kV और उससे कम के नामित वोल्टेज के साथ
IEC62271-100 उच्च वोल्टेज स्विच और नियंत्रण उपकरण - भाग 100: एसी करंट सर्किट ब्रेकर
| पद | इकाई | पैरामीटर | |
| नामित वोल्टेज | केवी | 24 | |
| नामित इन्सुलेशन स्तर |
शक्ति आवृत्ति वोल्टेज का सामना 1 मिनट (पृथ्वी के लिए चरण / पृथक फ्रैक्चर) |
केवी | 65/79 |
|
बिजली के आवेग का सामना करें वोल्टेज (पृथ्वी के लिए चरण / पृथक फ्रैक्चर) |
केवी | 125/145 | |
| नामित आवृत्ति | हर्ज | 50/60 | |
| मुख्य बसबार का नामित करंट | ए | 630,1250,1600,2000,2500,3150 | |
| शाखा बसबार का नामित करंट | ए | 630,1250,1600,2000,2500,3150 | |
| नामित कम समय का प्रतिरोध करंट (4S,r.m.s) | kA | 20,25,31.5,40 | |
| नामित चोटी वर्तमान का सामना ((पीक) | kA | 50,63,80,100 | |
| सुरक्षा का स्तर | घेरः IP4X | ||
