उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Breaking time: | 18~45 S | Mechanical life: | CB:10000 Times Disconnector：2000 Times |
|---|---|---|---|
| नामित वोलेगे: | 12/24 केवी | Circuit breaker circuit resistance: | ＜80 μΩ |
| संपर्क बंद होने का समय: | ≤3 एमएस | closing time: | 25~60 S |
| रेटेड शॉर्ट सर्किट ब्रेकिंग करंट: | 20/25 केए | Three phase opening and closing asynchrony: | ≤2 Ms |

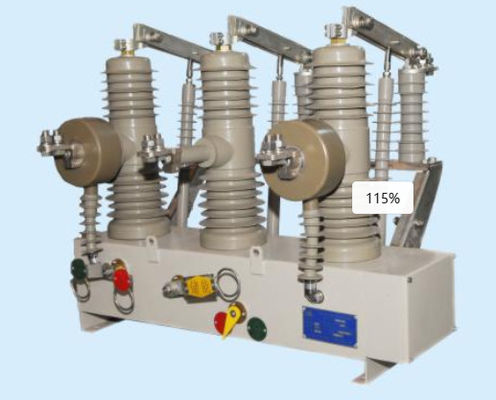

ZW32 प्रकार के आउटडोर पोल-माउंटेड उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक आउटडोर उच्च वोल्टेज स्विचगियर है जिसका नामित वोल्टेज 12/24kV और तीन-चरण AC 50HZ है।यह मुख्य रूप से बिजली प्रणालियों के ब्रेक और बंद लोड वर्तमान और शॉर्ट सर्किट वर्तमान के लिए प्रयोग किया जाता है, और सबस्टेशन, औद्योगिक और खनन उद्यमों, और शहरी और ग्रामीण वितरण नेटवर्क में सुरक्षा और नियंत्रण के लिए उपयुक्त है।यह विशेष रूप से लगातार संचालन स्थानों और शहरी और ग्रामीण वितरण स्वचालन के लिए उपयुक्त है.
| उत्पाद विशेषता | मूल्य |
|---|---|
| उत्पाद का नाम | उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर |
| ऊर्जा भंडारण मोटर की नाममात्र शक्ति | 40/70 W |
| संपर्क बंद करने का बाउंस समय | ≤3 एमएस |
| रेटेड पीक प्रतिरोध करंट (पीक) | 50/63 केए |
| रेटेड करंट | 630/1250 ए |
| सर्किट ब्रेकर सर्किट प्रतिरोध | < 80 μΩ |
| नामित वोल्टेज | 12/24kV |
| बंद होने का समय | 25 से 60 एस |
| तीन चरणों में खोलने और बंद करने के लिए असिंक्रोन | ≤2 एमएस |
| यांत्रिक जीवन | CB:10000 बार डिस्कनेक्टर:2000 बार |
| तोड़ने का समय | 18 से 45 एस |
ZW32 पोर्ट प्रकार के सर्किट ब्रेकर मुख्य रूप से ठोस सील एकीकृत पोल, वर्तमान ट्रांसफार्मर, वसंत संचालित तंत्र और आधार से बना है।वसंत संचालन तंत्र और पोल आधार पर तय कर रहे हैं, और एकीकृत सीलिंग पोल, वर्तमान ट्रांसफार्मर और स्प्रिंग ऑपरेटिंग तंत्र के बीच सील संरचना बाहरी वातावरण के लिए उपयुक्त है। इसका कॉम्पैक्ट और सुरुचिपूर्ण डिजाइन है,एक सरल और स्पष्ट संरचना, आसान स्थापना, और स्थापना के दौरान समायोजन के बिना आर्क बुझाने कक्ष खोलने की दूरी और ओवरट्रैवल की आवश्यकताओं को पूरा कर सकते हैं।इस प्रकार के सर्किट ब्रेकर भी सहायक स्विच संपर्क आरक्षित, जो उपयोगकर्ताओं की विभिन्न जरूरतों को पूरी तरह से पूरा कर सकता है।
1. ध्रुव स्तंभ 2. वर्तमान ट्रांसफार्मर 3. संस्थागत बॉक्स 4. वसंत संचालित तंत्र 5. टर्मिनल बॉक्स
इस स्तंभ पर लगा सर्किट ब्रेकर अपनी विशेष संरचना के कारण उपयोगकर्ताओं के लिए दीर्घकालिक रखरखाव मुक्त उपयोग सुनिश्चित कर सकता है।उपयोगकर्ताओं को हर तीन साल या तो एक शक्ति आवृत्ति प्रतिरोध वोल्टेज परीक्षण करने की सिफारिश की है, और स्थानीय पर्यावरण प्रदूषण के स्तर के अनुसार सर्किट ब्रेकर के इन्सुलेशन भागों को नियमित रूप से साफ करें।
2 उपयोगकर्ताओं को मूल मॉडल विनिर्देशों के साथ असंगत विद्युत घटकों को अपनी इच्छानुसार बदलने या उपयोग करने की अनुमति नहीं है।
3 ऑपरेटरों को तंत्र के प्रदर्शन, स्थापना, समायोजन और रखरखाव के ज्ञान को समझना चाहिए, संचालन के दौरान किसी भी समस्या का सामना करना पड़ता है, रिकॉर्ड करना चाहिए,और यदि आवश्यक हो तो निर्माता को सूचित करें.
