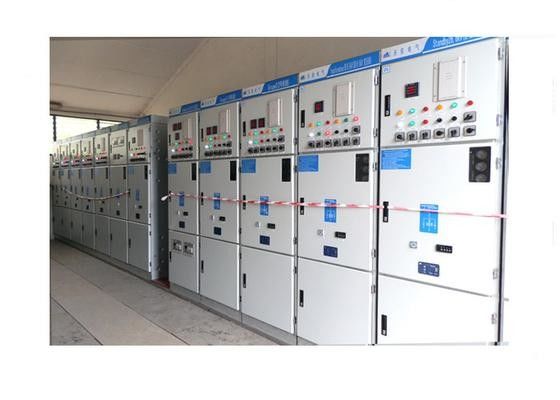

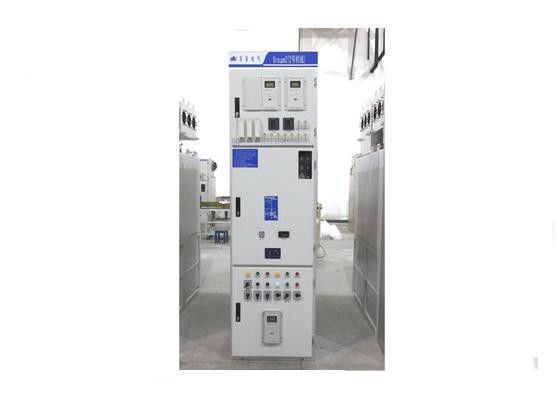

XGN49 उच्च वोल्टेज स्विचगियर / 33kV 1250A GIS SF6 गैस अछूता स्विचगियर

उच्च वोल्टेज स्विच / 33kV 1250A GIS SF6 गैस अछूता स्विच

अवलोकन:
XGN49 सीरीज इनडोर गैस इन्सुलेटल धातु से ढके स्विचगियरविद्युत संयंत्र, सबस्टेशन, संयुक्त सबस्टेशन और विद्युत ऊर्जा प्रणाली के लिए उपयुक्त है, जो तीन चरण के इनडोर एसी एकल बसबार और 50 हर्ट्ज, 35 केवी नामित वोल्टेज के साथ एकल बसबार सेक्शनिंग है,नियंत्रण के लिए प्रयोग किया जाता है, विद्युत शक्ति को स्वीकार और वितरित करता है।

त्वरित पैरामीटरः

परिचालन परिवेश की स्थितिः
वायु तापमानः अधिकतमः +40, न्यूनतमः -25 (औसत 24 घंटे में 35 से अधिक नहीं)
समुद्र तल से ऊंचाईः <= 3000 मीटर
वायु आर्द्रता: 24 घंटे में मापी गई औसत सापेक्ष आर्द्रता 95% से अधिक नहीं है, प्रति माह औसत सापेक्ष आर्द्रता 90% से अधिक नहीं है,24 घंटे में मापा गया औसत जल वाष्प दबाव 2 से अधिक नहीं है.2kPa, प्रति माह औसत जल वाष्प दबाव 1.8 kPa से अधिक नहीं है।
लगातार भारी कंपन के बिना
माध्यमिक प्रणाली के प्रेरण विद्युत चुम्बकीय हस्तक्षेप की सीमा 1.6kV से अधिक नहीं है
उपरोक्त से बाहर की गई शर्तों के लिए निर्माता के साथ बातचीत की आवश्यकता है।


आदेश की सूचना:
कृपया आदेश देते समय निम्नलिखित सामग्री प्रदान करें:
A. प्रमुख लूप और एकल तार प्रणाली की योजना संख्या, पारेटो आरेख;
B. माध्यमिक लूप का लेआउट वायरिंग आरेख, टर्मिनल पारेटो आरेख;
C. स्विचगर्ल के अंदर विद्युत घटकों का प्रकार, विनिर्देश, मात्रा;
डी. यदि ग्राहकों से किसी भी प्रकार की सामग्री और बसबार के विनिर्देश के लिए अनुरोध किए बिना, वे निर्माता की आवश्यकता के साथ आते हैं;
ई. यदि स्विचआउट विशेष पर्यावरणीय स्थिति में प्रयोग किया जाता है, तो इसे आदेश देते समय चिह्नित किया जाना चाहिए;
यदि बिना किसी अनुरोध के, स्विचगियर का रंग निर्माता के मानकों के अनुरूप है;
जी. सहायक सर्किट की संचयित ऊर्जा, नियंत्रण, सिग्नल बिजली की आपूर्ति का वोल्टेज;
जीआईएस के प्रत्येक पक्ष का उपयोग;
I. स्पेयर पार्ट्स और एक्सेसरीज की आवश्यकताओं की विविधता और मात्रा।
