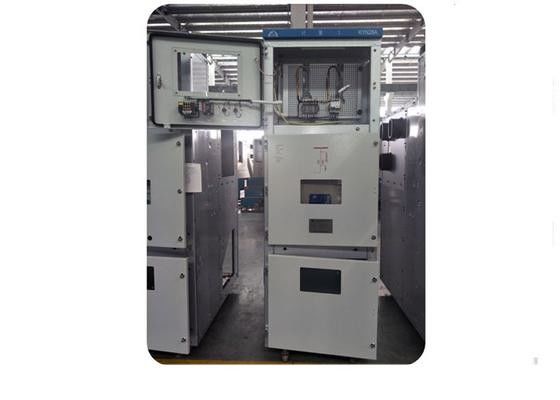

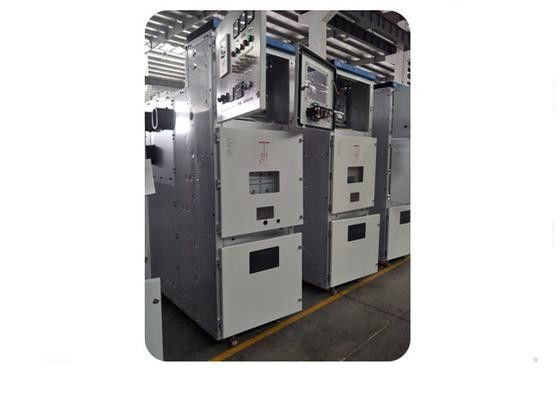

KYT8 (KYN28A) - 24 सुरक्षा इलेक्ट्रिकल मेटल क्लैड स्विचगियर मीटरिंग कैबिनेट

KYT8 (KYN28A) - 24 सुरक्षा विद्युत धातु से ढके स्विचगियर मीटरिंग कैबिनेट

अवलोकन

KYN28-24 प्रकार बख्तरबंद हटाए जाने वाले एसी धातु-स्विच कैबिनेट तीन-चरण एसी 50 हर्ट्ज,रेटेड वोल्टेज 24 केवी इनडोर बिजली वितरण उपकरण है।औद्योगिक और खनन उद्यमों को बिजली की ऊर्जा को स्वीकार करने और वितरित करने के लिए नियंत्रण करने के लिए, सुरक्षा और निगरानी, सर्किट, ect. भी लगातार संचालन के स्थान को नियंत्रित करने के लिए इस्तेमाल किया जा सकता है।

1. सेवा की स्थिति

1. ऊंचाईः<=1000 मीटर
2. परिवेश का वायु तापमानः-15°C~ +40°C ((-25°C परिवहन और भंडारण के लिए अनुमति है );
3. संबंधित आर्द्रताःऔसत दैनिक आर्द्रता ≤95%
4. मासिक औसत आर्द्रता <= 90%
5. संघनक और कक्षा II प्रदूषित वातावरण के लिए उपयुक्त
6. बिना संक्षारक, ज्वलनशील गैस और भाप और बिना नियमित गंभीर झटके
7. विशेष सेवा की स्थिति के लिए, विनिर्माण के साथ बातचीत करने की आवश्यकता है
8. भूकंपीय तीव्रता ग्रेड 8 से अधिक नहीं होनी चाहिए

2संरचना
2.1 संलग्नक
स्विचगियर घेर सीएनसी मशीन उपकरण प्रसंस्करण द्वारा आयातित एल्यूमीनियम जिंक स्टील शीट को गोद लेता है, और कई गुना कारीगरी का उपयोग करता है, मजबूत ऑक्सीकरण प्रतिरोध और संक्षारण प्रतिरोध, हल्के वजन,मजबूत तंत्र शक्ति.
संरक्षण की डिग्री IP4X के साथ संलग्नक चार अलग-अलग कंपार्टमेंट में विभाजित है, जब दरवाजा खोलने के लिए डिब्बे और सर्किट ब्रेकर संरक्षण की डिग्री IP2X है

2.2 ट्रॉली ((वीसीबी)
ट्रॉली फ्रेम को सीएनसी मशीन टूल के बाद पतले स्टीयर के साथ इकट्ठा किया जाता है। ट्रॉली स्विचगियर के साथ समन्वयित होती है ताकि यांत्रिक इंटरलॉक सुरक्षित और विश्वसनीय हो।एक ही विनिर्देश के साथ ट्रॉली विनिमेय हैं.
सर्किट ब्रेकर ट्रॉली वैक्यूम सर्किट ब्रेकर और अन्य सहायक उपकरणों से लैस है, वीसीबी एबीबी या वीटी19 का सर्किट वीडी4 स्वयं निर्मित हो सकता है।यह विश्वसनीय रूप से डिस्कनेक्ट स्थिति में लॉक किया जा सकता है, विश्वसनीय इंटरलॉकिंग सुनिश्चित करने के लिए परीक्षण स्थिति।

2.3 बसबार घटक
शाखा बस को स्थिर संपर्क बॉक्स और मुख्य बसबार से अन्य समर्थन के बिना जोड़ा जाता है। मुख्य बसबार को आर्क विफलता के मामले में बुशिंग द्वारा अलग और तय किया जाता है।
यह संरचना दुर्घटना को अन्य अलमारियों में फैलने से प्रभावी ढंग से रोक सकती है।

2.4 उपकरण कैबिनेट
उपकरण के दरवाजे पर सभी प्रकार के स्विच, स्थिति-निर्देशक और माप उपकरण आदि लगाए जा सकते हैं। सुरक्षात्मक रिले, माध्यमिक तार, टर्मिनल और वायु स्विच, निम्न वोल्टेज फ्यूज आदि,उपकरण कैबिनेट के अंदर सुसज्जित हैं.

2.5 विफलता-सुरक्षित इंटरलॉक
डिस्कनेक्टर, वीसीबी और पैनल दरवाजे के बीच एक "एंटी-5" यांत्रिक ताला है, जो गलत संचालन से बचने के लिए एक विश्वसनीय माप, सुविधाजनक और सुरक्षित रखरखाव, लचीला संचालन है।

3बाह्य आयाम और वजन
