सेवा जीवन: | 10000 | अछूता प्रकार: | गैस अछूता |
---|---|---|---|
आवेदन: | इनडोर | ऊंचाई: | ≤1000m |
हाई लाइट: | gis gas insulated switchgear,middle voltage switchgear |

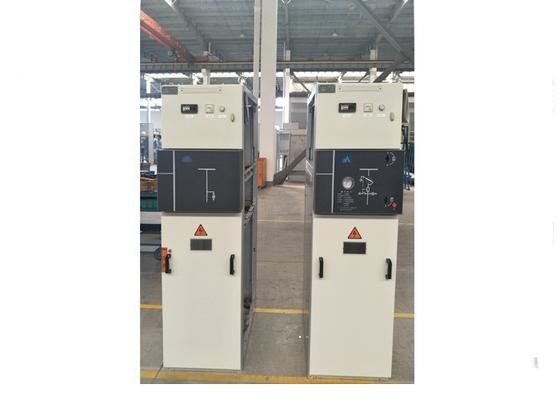

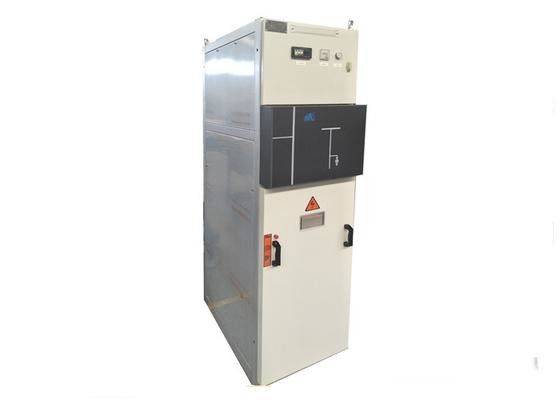

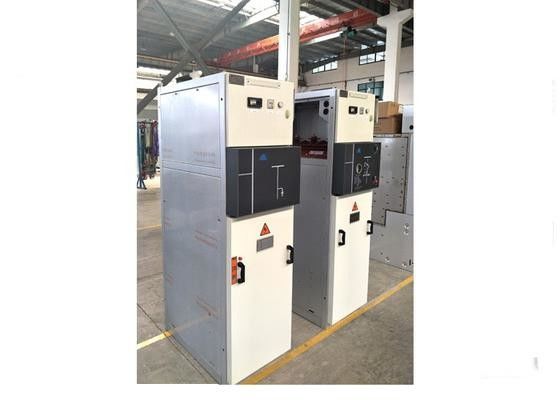

Sf6 आरएमयू एमवी जीआईएस रिंग मुख्य इकाइयां और कॉम्पैक्ट स्विचगियर सिस्टम एसी मेटल - क्लैड
एसी मेटल - क्लैड SF6 RMU MV GIS रिंग मेन यूनिट्स और कॉम्पैक्ट स्विचगियर
अवलोकन
HXGN26-12 (एफ) एसी मेटल-क्लैड SF6 RMU स्विचगियर (इसके बाद "RMU" के रूप में संदर्भित ), हमारी कंपनी द्वारा विदेशों में उन्नत तकनीक को अवशोषित और पचाने और राज्य की बिजली आपूर्ति आवश्यकताओं के संयोजन के माध्यम से डिजाइन और शोध किया गया है।
विशेषताएं
ए। मुख्य स्विच FN26-12 SF6 लोड स्विच है।
ख। तीन चरण अनुदैर्ध्य व्यवस्था है।
सी। दो तंत्र: मैनुअल ड्राइव, मैनुअल और मोटर ड्राइव।
घ। संलग्नक: पूरा एल्यूमीनियम जस्ता लेपित स्टील प्लेट।
ई। विश्वसनीय पांच-सुरक्षा और इंटरलॉक प्रणाली।
च। क्यूबिकल के बीच कंट्रोल सर्किट का आसान वायरिंग कनेक्शन।
सेवा की स्थिति
ए। Altitude≤1000m
ख। परिवेशी वायु तापमान: अधिकतम + 40ºC न्यूनतम -35 .C
सी। सापेक्ष आर्द्रता: डायरी का औसत मूल्य 95% से अधिक नहीं होगा; मासिक औसत मूल्य होगा
90% से अधिक नहीं।
घ। परिवेशी वायु बिना संक्षारण के होनी चाहिए, दहनशील गैस और आदि से कोई स्पष्ट प्रदूषण नहीं होगा
ई। भूकंप की रोकथाम समारोह: प्रक्रिया जमीन क्षैतिज त्वरण0.2g और ऊर्ध्वाधर
त्वरण0.1g एक ही समय में, प्रतिध्वनि, साइन, कोड़ा लहर परीक्षण को अपनाने, सुरक्षा कारक अधिक होना चाहिए
1.67 की तुलना में
पैरामीटर
नाम | इकाई | पैरामीटर |
रेटेड वोल्टेज | के। वी | 12 |
मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
रेटेड मुख्य Busbar वर्तमान | ए | 630 |
मुख्य सर्किट, अर्थिंग सर्किट रेटेड शॉर्ट-टाइम विथ करंट | के.ए. / रों | 25/2 |
मुख्य सर्किट, अर्थिंग सर्किट रेटेड पीक वर्तमान को समझते हैं | के.ए. | 63 |
मुख्य सर्किट, अर्थिंग सर्किट रेटेड शॉर्ट-सर्किट मेकिंग करंट | के.ए. | 63 |
फुल कैपिसिटी ब्रेकिंग टाइम्स ऑफ लोड स्विच | टाइम्स | 100 |
फ्यूज ब्रेकिंग करंट | के.ए. | 31.5 40 |
सेवा जीवन | टाइम्स | 10000 |
1min पावर फ्रीक्वेंसी का सामना वोल्टेज (rms) चरणों के बीच, पृथ्वी / अलगाव दूरी के लिए किया जाता है | के.ए. | 42/48 |
बिजली के आवेग को समझने के लिए वोल्टेज (पीक) के बीच, अर्थिंग / आइसोलेशन दूरी तक | के। वी | 75/85 |
द्वितीयक सर्किट 1min पावर फ्रीक्वेंसी वोल्टेज को समझें | के। वी | 2 |
