इंडोर गैस - इंसुलेटेड मीडियम वोल्टेज स्विचगियर 10kV जीआईएस रिंग मेन यूनिट कैबिनेट

चीन Ningbo Tianan (Group) Co.,Ltd. प्रमाणपत्र
चीन Ningbo Tianan (Group) Co.,Ltd. प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

इंडोर गैस - इंसुलेटेड मीडियम वोल्टेज स्विचगियर 10kV जीआईएस रिंग मेन यूनिट कैबिनेट

Indoor Gas - Insulated Medium Voltage Switchgear 10kV GIS Ring Main Unit Cabinet

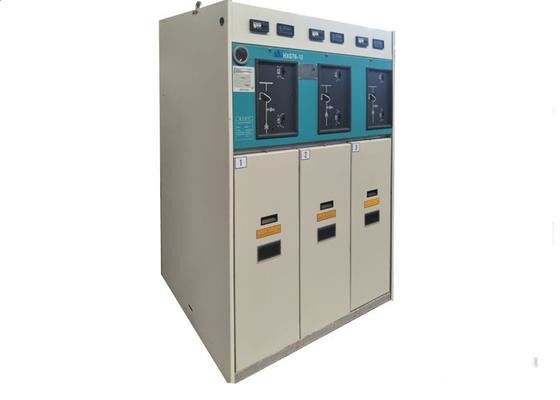

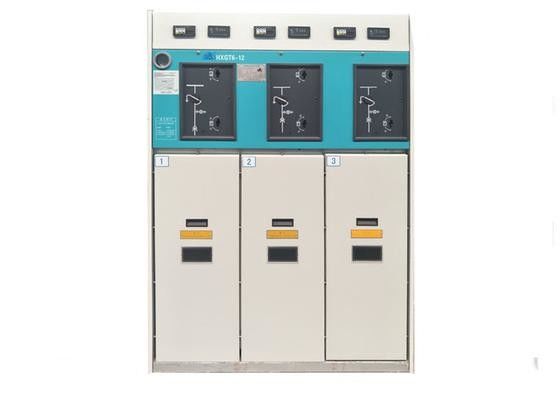

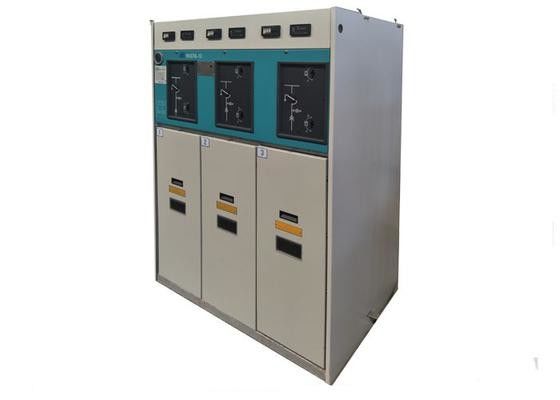

Indoor Gas - Insulated Medium Voltage Switchgear 10kV GIS Ring Main Unit Cabinet Indoor Gas - Insulated Medium Voltage Switchgear 10kV GIS Ring Main Unit Cabinet Indoor Gas - Insulated Medium Voltage Switchgear 10kV GIS Ring Main Unit Cabinet

बड़ी छवि :  इंडोर गैस - इंसुलेटेड मीडियम वोल्टेज स्विचगियर 10kV जीआईएस रिंग मेन यूनिट कैबिनेट

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianan Electric
प्रमाणन: ISO9001:2000, VDE, CCC, TUV
मॉडल संख्या: XGN58 (HXGT6A) -12/24

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1Unit
मूल्य: Pending
पैकेजिंग विवरण: लकड़ी मामलों
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन, डी / ए, डी / पी, मनीग्राम
आपूर्ति की क्षमता: 2000units प्रति वर्ष
विस्तृत उत्पाद विवरण
आकार: ३ उंट विनिर्देश: 12kV / 24kV
उपकरण: स्विच-फ्यूज संयोजन आवेदन: औद्योगिक और वाणिज्यिक क्षेत्र या ग्रामीण क्षेत्र
हाई लाइट:

gis gas insulated switchgear

,

middle voltage switchgear

इंडोर 10kV एमवी जीआईएस रिंग मेन यूनिट स्विचगियर, गैस - अछूता सुरक्षित कैबिनेट

सामान्य
XGN58 (HXGT6A) -12/24 स्विचगियर (आरएमयू) एक प्रकार का समग्र उपकरण है, जो धातु के बाड़े में सभी विलेन सर्किट स्विच को सील करता है और चाप-बुझाने और इन्सुलेशन माध्यम के रूप में एसएफ 6 गैस का उपयोग करता है। यह 12 / 24kV बिजली आपूर्ति सर्किट में आरएमयू और डबल विकिरण बिजली की आपूर्ति के लिए उपयुक्त है। उत्पाद विशेष रूप से औद्योगिक और वाणिज्यिक क्षेत्रों या ग्रामीण क्षेत्र के लिए उपयुक्त है, जिसमें उच्च घनत्व वाले बिजली आपूर्ति लोड और केबल फीड नेटवर्क का उपयोग होता है। इस बीच, आरएमयू के पास सुरक्षित संचालन के फायदे हैं, कोई मौसम प्रभाव, आसान स्थापना, लेटैमेनएनेशन और अंतरिक्ष की बचत, जो बॉक्स-प्रकार सबस्टेशन में स्थापित करने के लिए उपयुक्त है। TheRMU को बस पट्टियों के विस्तार से लचीले ढंग से जोड़ा जा सकता है।
सेवा शर्तें
1. ऊंचाई: समुद्र तल से 3000 मीटर से अधिक नहीं;
2. परिवेश का तापमान: अधिकतम: + 40 सी, न्यूनतम: -40 "सी;
3. सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं है, मासिक लाभ 90% से अधिक नहीं है;
4. चारों ओर संक्षारक या दहनशील गैस का कोई स्पष्ट प्रदूषण, भूकंपीय तीव्रता आठ वर्ग से अधिक नहीं है।
5. कोई नियमित हिंसक कंपन, भूकंपीय तीव्रता अधिक दूरदर्शिता वर्ग नहीं है;
नोट: यदि सामान्य सेवा शर्तों का विचलन होता है, तो ग्राहक निर्माता के साथ बातचीत कर सकता है।
तकनीकी विशेषताओं
, लोड स्विच, लोड स्विथफ्यूज कम्पोजिट मैकेनिज्म, सर्किट ब्रेकर फंक्शन यूनिट से लैस, इसका कार्य बहुत पूर्ण है।
ForSmall मात्रा, हल्के वजन, एक एकल के लिए न्यूनतम मात्रा 350 * 820 * 1500 (मिमी) है।
आसान संचालन, सुरक्षित उपयोग, सुविधाजनक रखरखाव,
स्विचगियर का उपयोग बिना रखरखाव के 30 वर्षों तक किया जा सकता है।
►RMU को सर्वव्यापी होने के लिए डिज़ाइन किया गया है, बिना उजागर लाइव भाग के और प्रतिकूल वातावरण में लंबे समय तक चल सकता है।
स्विचगियर का विद्युत पैरामीटर
नहीं। मद इकाई पैरामीटर
1 रेटेड वोल्टेज के। वी 12,24
2 रेटेड बस बार वर्तमान 630,1250
3 मूल्यांकन वर्तमान 630
4 रेटेड आवृत्ति 1min हर्ट्ज 50/60
5 रेटेड कम समय का सामना करना पड़ रहा है KA 20 / 4,25 / 2
6 रेटेड शिखर वर्तमान का सामना कर रहा है KA 50,63
7 रेटेड शॉर्ट सर्किट करंट करंट KA 50,63
8 फ्यूज वायर के साथ लोड स्विचगियर का वर्तमान रेटेड 100
9

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट

फ्यूज KA 31.5
परिपथ वियोजक KA 20,25
10 1min पावर
आवृत्ति का सामना करना पड़ रहा है
वोल्टेज

(चरण से चरण / चरण-से-मैदान / चैस)

के। वी 42 / 48,65 / 79
बिजली आवेग
जोरदार प्रतिरोध
(अधिकतम मूल्य)
(फेज टू फेज / फेज-टू-ग्राउंड) (फेज टू फेज / फेज-टू-ग्राउंड) के। वी 75 / 85.125 / 145
सर्किट प्रतिरोध लोड स्विचगियर μΩ 130
समग्र उपकरण कैबिनेट (फ्यूज प्रतिरोध शामिल नहीं) μΩ 250
सर्किट ब्रेकर कैबिनेट SF6 μΩ 140
1 1 SF6 रेटेड गैस का दबाव
(20 (C गेज दबाव)
MPA 0.04
12 SF6 गैस वार्षिक रिसाव दर ≤0.2%
13 संरक्षण ग्रेड (गैस भरा हुआ संलग्नक) IP67
