अछूता प्रकार: | SF6 गैस अछूता | वोल्ट रेटेड: | 12 के.वी. |
---|---|---|---|
रेटेड ब्रेकिंग करंट: | 31.5kA | ||
हाई लाइट: | जीआईएस गैस अछूता स्विचगियर,मध्य वोल्टेज स्विचगियर |

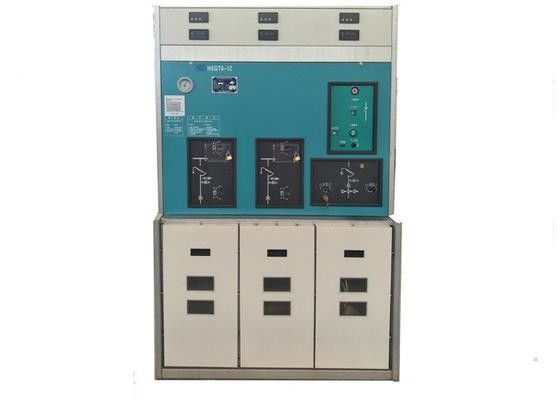

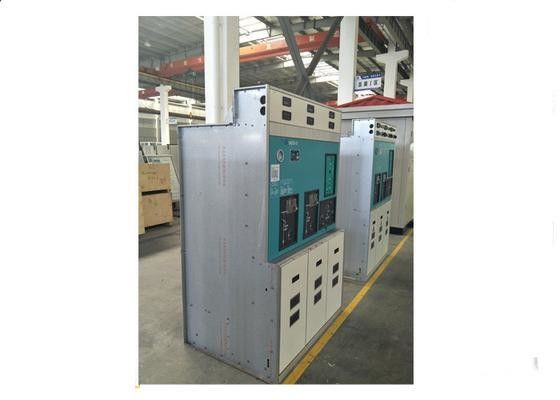

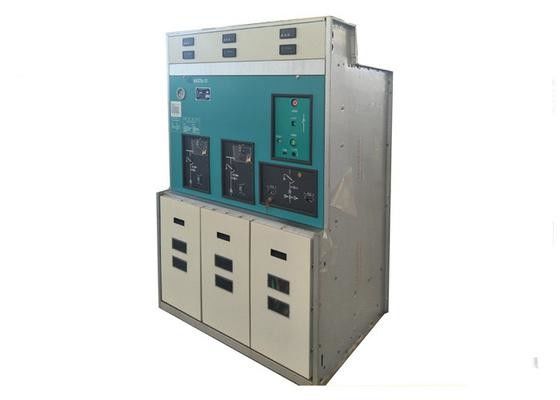

SF6 गैस अछूता अंगूठी मुख्य इकाई 12 केवी धातु - संलग्नक स्विचगियर
अवलोकन
HXGT6 (XGN58) -12 SF6 रिंग मेन यूनिट स्विचगियर (इसके बाद "RMU" के रूप में संदर्भित ) हमारी कंपनी द्वारा हमारे देश की वास्तविक बिजली आपूर्ति की स्थिति के आधार पर डिज़ाइन और विकसित किया गया है। यह एक नई पीढ़ी का इनडोर 10kV एमवी इलेक्ट्रिक उपकरण है, और इसे शहर ग्रिड परिवर्तन और निर्माण में लागू किया जा सकता है, उत्पाद को टाइप टेस्ट और कमीशनिंग परीक्षा के अधीन किया जाता है, प्रदर्शन सूचकांक IEC 298 "एसी मेटल बंद स्विचगियर" की आवश्यकताओं को पूरा करते हैं। यह पर्यावरण और मौसम और रखरखाव से मुक्त बिना छोटी मात्रा, कम वजन, सरल ऑपरेशन, सुरक्षित उपयोग, उच्च विश्वसनीयता के लाभों को संसाधित करता है।
स्विचगियर एक प्रकार का मिश्रित उपकरण है, जो धातु के बाड़े में सभी मुख्य सर्किटों को सील करता है और चाप बुझाने और इन्सुलेशन माध्यम के रूप में एसएफ 6 गैस लेता है। यह रिंग नेटवर्क पावर सप्लाई और 10kV एमवी पावर सप्लाई नेटवर्क में डबल रेडिएशन पावर सप्लाई के लिए उपयुक्त है। इसका उपयोग टर्मिनल बिजली आपूर्ति में भी किया जाता है। रिंग नेटवर्क के उपयोग के कारण बिजली की आपूर्ति बिजली की आपूर्ति की विश्वसनीयता को बढ़ाती है, इसका उपयोग विशेष रूप से खनिज संयंत्रों, निवास क्षेत्र, स्कूलों, पार्कों और इतने पर बिजली वितरण और नियंत्रण के लिए किया जाता है। इसके अलावा, इसकी सुविधाजनक कनेक्शन और स्थापना, छोटी मात्रा के कारण, यह प्राथमिक पक्ष पर उच्च वोल्टेज उपकरण के रूप में सबस्टेशन में भी उपयोग किया जाता है।
सेवा शर्त
उ। ऊंचाई Above 1000 मीटर (समुद्र तल से ऊपर);
बी परिवेश का तापमान: -25 ~ C ~ + 40 -C ;
C. हवा की गति S 34 मी। / से
डी। स्पॉट में नियमित रूप से उत्तम शेक नहीं होना चाहिए।
बुनियादी तकनीकी पैरामीटर
S / N | मद | इकाई | पैरामीटर |
1 | रेटेड वोल्टेज | के। वी | 12 |
2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
3 | रेटेड लोड स्विच वर्तमान | ए | 630 |
4 | रेटेड मुख्य सर्किट शॉर्ट-टाइम विथ करंट (आरएमएस) 3s | के.ए. | 20 |
5 | रेटेड मुख्य सर्किट डायनामिक करंट (पीक) | के.ए. | 50 |
6 | रेटेड मुख्य सर्किट बनाने की वर्तमान (पीक) | के.ए. | 50 |
7 | रेटेड सक्रिय लोड ब्रेकिंग करंट | ए | 630 |
8 | रेटेड बंद लूप ब्रेकिंग करंट | ए | 630 |
9 | 5% रेटेड सक्रिय लोड ब्रेकिंग करंट | ए | 31.5 |
10 | रेटेड केबल चार्जिंग ब्रेकिंग करंट | ए | 10 |
1 1 | रेटेड ट्रांसफार्मर नो-लोड ब्रेकिंग करंट | ए | 1600kVA ट्रांसफार्मर वर्तमान लोड नहीं |
12 | रेटेड फ्यूज ब्रेकिंग करंट | के.ए. | 31.5 |
13 | रेटेड स्थानांतरण वर्तमान | ए | 1500 |
14 | पूर्ण क्षमता ब्रेकिंग टाइम्स | टाइम्स | 100 |
15 | यांत्रिक जीवन | टाइम्स | 10000 |
16 | 1min पावर फ्रीक्वेंसी वोल्टेज को पृथ्वी पर, चरणों के बीच / खुली खाई के पार समझें | के। वी | 42/48 |
17 | बिजली के आवेग को पृथ्वी पर वोल्टेज के बीच, चरणों के बीच / खुली खाई के पार | के। वी | 75/85 |
18 | SF6 गैस रेटेड वोल्टेज (पजेशन दबाव 20 ℃) | MPA | 0.04 |
19 | SF6 वार्षिक गैस रिसाव दर | ≤0.2% | |
20 | मोटर ऑपरेशनल पावर सप्लाई, वोल्ट | वी | DC48, AC220, 110 |
21 | मोटर चालू बंद करना | ए | 0.5 |
22 | उद्घाटन वर्तमान | ए | 2.5 |
एचवी फ्यूज तकनीकी पैरामीटर
S / N | रेटेड वोल्टेज | रेटेड फ्यूज करंट | रेटेड फ्यूजेंट करंट | रेटेड ब्रेकिंग करंट |
XRNT | 12 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
100 | 50 63 71 80 100 | 31.5 | ||
125 | 125 | 31.5 |
