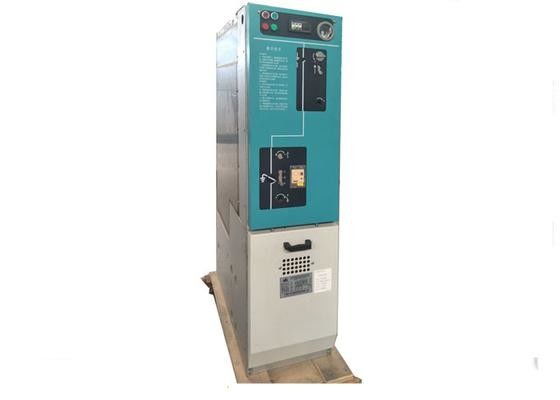

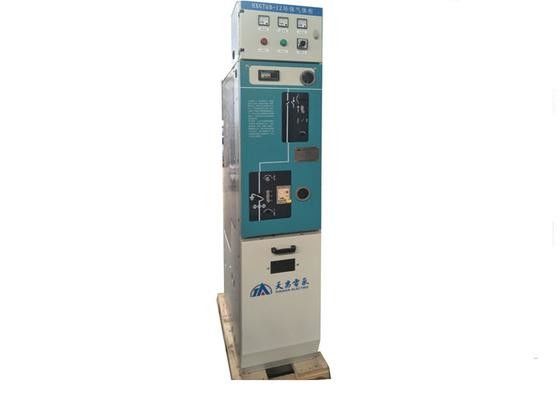

वैक्यूम सर्किट ब्रेकर मेटल क्लैड स्विचगियर, मध्य वोल्टेज स्विचगियर

Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear
Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear

बड़ी छवि :  वैक्यूम सर्किट ब्रेकर मेटल क्लैड स्विचगियर, मध्य वोल्टेज स्विचगियर

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianan Electric
प्रमाणन: IEC62271-220,JB/T3855-2008,GB16926-2009
मॉडल संख्या: XGN58 (HXGT6A) -12

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1Unit
मूल्य: Pending
पैकेजिंग विवरण: लकड़ी मामलों
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी, डी / पी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 2000units प्रति वर्ष
विस्तृत उत्पाद विवरण
अलमारी का दरवाज़ा: मिश्र धातु-स्टील की प्लेट दीवार: स्टेनलेस स्टील प्लेट
रेटेड बस बार वर्तमान: 630 / 1250A SF6 गैस वार्षिक रिसाव दर: ≤0.2%
हाई लाइट:

gis gas insulated switchgear

,

middle voltage switchgear

गैस - इन्सुलेशन धातु - संलग्न स्विचगियर / वैक्यूम सर्किट ब्रेकर स्विचगियर

अवलोकन

स्विचगियर एक प्रकार का मिश्रित उपकरण है, जो धातु के बाड़े में सभी मुख्य सर्किटों को सील करता है और चाप बुझाने और इन्सुलेशन माध्यम के रूप में एसएफ 6 गैस लेता है। यह रिंग नेटवर्क पावर सप्लाई और 10kV एमवी पावर सप्लाई नेटवर्क में डबल रेडिएशन पावर सप्लाई के लिए उपयुक्त है। इसका उपयोग टर्मिनल बिजली आपूर्ति में भी किया जाता है। रिंग नेटवर्क के उपयोग के कारण बिजली की आपूर्ति बिजली की आपूर्ति की विश्वसनीयता को बढ़ाती है, इसका उपयोग विशेष रूप से खनिज संयंत्रों, निवास क्षेत्र, स्कूलों, पार्कों और इतने पर बिजली वितरण और नियंत्रण के लिए किया जाता है। इसके अलावा, इसकी सुविधाजनक कनेक्शन और स्थापना, छोटी मात्रा के कारण, यह प्राथमिक पक्ष पर उच्च वोल्टेज उपकरण के रूप में सबस्टेशन में भी उपयोग किया जाता है।

आदेश के लिए नोट्स

1. प्रमुख कनेक्शन योजना संख्या और एकल पंक्ति व्यवस्थित आरेख, लेआउट चार्ट;

2. माध्यमिक सर्किट योजनाबद्ध आरेख, टर्मिनल व्यवस्था आरेख (टर्मिनल व्यवस्था आरेख के बिना, यह निर्माता के विनिर्देश द्वारा लिया जाएगा);

3. आदेश देते समय केबल और केबल समाप्ति के विनिर्देश और प्रकार की पुष्टि की जानी चाहिए;

4. यदि स्विचगियर का उपयोग विशेष वातावरण में किया जाता है, तो ग्राहक को ऑर्डर करते समय निर्माता से बातचीत करनी चाहिए;

5. यदि स्पेयर पार्ट्स या सामान की जरूरत है, तो ग्राहक को उसका नाम और मात्रा प्रदान करनी चाहिए।

मद इकाई पैरामीटर
रेटेड वोल्टेज के। वी 12,24
रेटेड बस बार वर्तमान 630,1250
मूल्यांकन वर्तमान 630
रेटेड आवृत्ति 1min हर्ट्ज 50/60
रेटेड कम समय का सामना करना पड़ रहा है KA 20 / 4,25 / 2
रेटेड शिखर वर्तमान का सामना कर रहा है KA 50,63
रेटेड शॉर्ट सर्किट करंट करंट KA 50,63
फ्यूज वायर के साथ लोड स्विचगियर का वर्तमान रेटेड 100

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट

फ्यूज KA 31.5
परिपथ वियोजक KA 20,25
1min पावर
आवृत्ति का सामना करना पड़ रहा है
वोल्टेज

(चरण से चरण / चरण-से-मैदान / चैस)

के। वी 42 / 48,65 / 79
बिजली आवेग
जोरदार प्रतिरोध
(अधिकतम मूल्य)
(फेज टू फेज / फेज-टू-ग्राउंड) (फेज टू फेज / फेज-टू-ग्राउंड) के। वी 75 / 85.125 / 145
सर्किट प्रतिरोध लोड स्विचगियर μΩ 130
समग्र उपकरण कैबिनेट (फ्यूज प्रतिरोध शामिल नहीं) μΩ 250
सर्किट ब्रेकर कैबिनेट SF6 μΩ 140
SF6 रेटेड गैस का दबाव
(20 (C गेज दबाव)
MPA 0.04
SF6 गैस वार्षिक रिसाव दर ≤0.2%
संरक्षण ग्रेड (गैस भरा हुआ संलग्नक) IP67
