उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मैक्स। कार्यरत वोल्टेज: | 12 के.वी. | रेटेड आवृत्ति: | 50 हर्ट्ज |
|---|---|---|---|
| वर्तमान रेटेड: | 100A | रेटेड शॉर्ट-सर्किट स्विच-करंट: | 50 का |
| प्रमुखता देना: | वैक्यूम लोड ब्रेक स्विच,sf6 लोड ब्रेक स्विच |
||

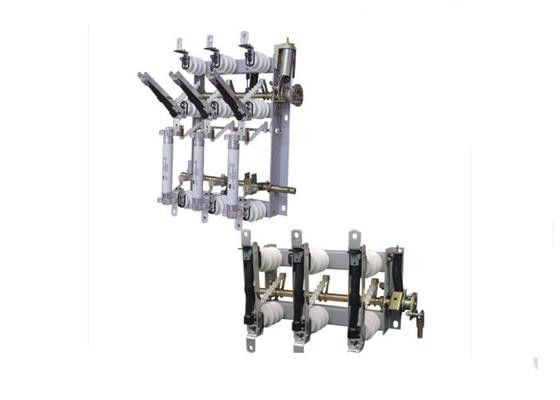

10KV ऐंटर्नेटिव करंट वैक्यूम लोड स्विच फ्यूज कंबाइंड अपीयरेंस
NINGBO TIANAN (ग्रुप) कं, लि।
सामान्य
FN5-12FN5-12RDFN5-12R श्रृंखला lndoor AIternative वर्तमान उच्च वोल्टेज लोड स्विच 50Hz L0kV वैकल्पिक वर्तमान पावर ग्रिड में लोड लोड तोड़ने और शॉर्ट सर्किट करंट को बंद करने के लिए उपलब्ध है। फ्यूज के साथ लोड स्विच सुरक्षा के लिए शॉर्ट सर्किट करंट को बंद और खोल सकता है। शॉर्ट सर्किट करंट को तोड़ने और बंद करने के लिए मुख्य रूप से डाउनटाउन पावर डिस्ट्रीब्यूशन स्टेशन और तीन चरण रिंग मेन यूनिट बिजली सर्कल या टर्मिनल बिजली आपूर्ति के औद्योगिक बिजली के उपकरणों में इसका उपयोग किया जाता है।
सेवा की स्थिति
1. ऊंचाई 1000 मीटर से अधिक नहीं है।
2. परिवेशी वायु तापमान: उच्चतम: + 40oC, निम्नतम: -10oC
3. हवा की सापेक्षता की आर्द्रता 90% से अधिक नहीं (25oC संवृद्धि के आसपास)
4. काम की स्थिति में कोई चालकता धूल नहीं है।
5. काम की स्थिति में इन्सुलेशन को प्रभावित करने और धातु को नष्ट करने की कोई संक्षारक गैस नहीं है।
6. हिंसक कंपन और हड़ताली के बिना काम करने की स्थिति।
7. काम की स्थिति में कोई विस्फोटक खतरा और आग नहीं है।
तकनीकी मापदंड
| S / N | नाम | इकाई | मूल्य | |
| 1 | रेटेड वोल्टेज | के। वी | 10 | |
| 2 | अधिकतम काम वोल्टेज | के। वी | 12 | |
| 3 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |
| 4 | मूल्यांकन वर्तमान | ए | 400 | 630 |
| 5 | रेटेड कम समय का सामना वर्तमान (थर्मल स्थिरता वर्तमान) | के.ए. / रों | 12.5 / 4 | 20/2 |
| 6 | रेटेड चोटी का सामना वर्तमान (गतिशील वर्तमान) | के.ए. | 31.5 | 50 |
| 7 | रेटेड बंद लूप ब्रेकिंग करंट | ए | 400 | 630 |
| 8 | रेटेड सक्रिय लोड ब्रेकिंग करंट | ए | 400 | 630 |
| 9 | 5% रेटेड सक्रिय लोड ब्रेकिंग करंट | ए | 20 | 31.5 |
| 10 | रेटेड केबल चार्ज ब्रेकिंग करंट | ए | 10 | |
| 1 1 | रेटेड शॉर्ट सर्किट करंट करंट | 1250kVA ट्रांसफार्मर का नो-लोड करंट | ||
| 12 | वर्तमान ब्रेकिंग बार लोड करें | के.ए. | 31.5 | 50 |
| 13 | रेटेड नो-लोड ट्रांसफॉर्मर ब्रेकिंग करंट | लोड / टाइम्स | 100% / 20 60% / 35 | 30% / 75 5% / 80 |
| 14 | 1min पावर फ्रिक्वेंसी वोल्टेज (rms) का सामना पृथ्वी पर, चरणों के बीच / दूरी को अलग करने के लिए करती है | के। वी | 42/48 | |
| 15 | बिजली का सामना वोल्टेज अलग-थलग दूरी | के। वी | 53 | |
| 16 | बिजली आवेग का सामना वोल्टेज (शिखर) पृथ्वी के लिए, चरणों / अलग दूरी के बीच | के। वी | 75/85 | |
| 17 | उद्घाटन-समापन ऑपरेशन टोक़ (बल) | N · m | 90 (180) | 100 (200) |
