उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चाप बुझाने का माध्यम: | वैक्यूम | संरचना: | MCCB |
|---|---|---|---|
| पोल की संख्या: | तीन | वर्तमान रेटेड: | 630A |
| प्रमुखता देना: | वैक्यूम लोड ब्रेक स्विच,sf6 लोड ब्रेक स्विच |
||

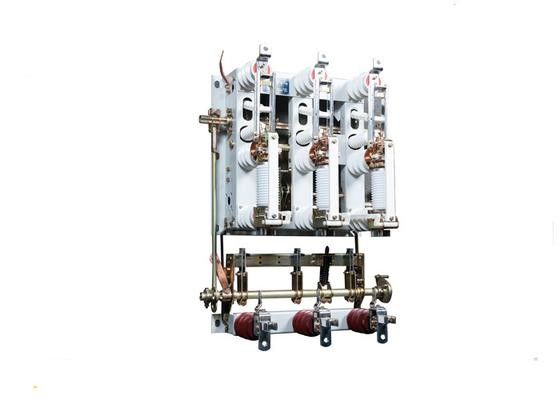

इंडोर हाई वोल्टेज लोड स्विच एमसीसीबी स्ट्रक्चर वैक्यूम लोड ब्रेक स्विच
अवलोकन
एसी 50 हर्ट्ज के लिए FN16A-12 सीरीज स्विच, 10kV नेटवर्क का रेटेड वोल्टेज, लोड करंट को तोड़ सकता है, करंट को ओवरलोड कर सकता है और शॉर्ट-सर्किट करंट को बंद कर सकता है। विद्युत शॉर्ट-सर्किट ब्रेकिंग करंट का संयोजन, विशेष रूप से ऑयल-फ़्री के लिए, कोई रखरखाव की आवश्यकता नहीं होती है और अक्सर संचालन स्थान होते हैं।
अभिनव उत्पाद डिजाइन, छोटे आकार, लचीला स्थापना, सरल ऑपरेशन, मैनुअल, इलेक्ट्रिक दो-फ़ंक्शन ऑपरेशन के साथ। इसके ऑपरेटिंग तंत्र CS6-1 प्रकार के CS या समर्पित प्रकार के साथ, स्विच के पीछे सीधे हेरफेर किया जा सकता है, आपको ऑपरेटिंग तंत्र को पुन: व्यवस्थित करने की आवश्यकता नहीं है।
तकनीकी पैरामीटर: लोड स्विच
| नहीं। | मद | इकाई | पैरामीटर |
| 1 | रेटेड वोल्टेज | के। वी | 12 |
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
| 3 | मूल्यांकन वर्तमान | ए | 630 |
| 4 | रेटेड सक्रिय लोड ब्रेकिंग करंट | ए | 630 |
| 5 | रेटेड वर्तमान लूप को तोड़ने | ए | 630 |
| 6 | 5% रेटेड सक्रिय लोड ब्रेकिंग करंट | ए | 31.5 |
| 7 | रेटेड केबल चार्ज ब्रेकिंग करंट | ए | 10 |
| 8 | रेटेड संधारित्र ब्रेकिंग करंट | ए | 400 |
| 9 | रेटेड नो-लोड ट्रांसफॉर्मर ब्रेकिंग करंट | 1600kVA ट्रांसफार्मर नो-लोड करंट | |
| 10 | 1 मिनट फ्रीक्वेंसी वोल्टेज (आरएमएस) का सामना करना पड़ रहा है जमीन, इंटरपेज़, वैक्यूम फ्रैक्चर / आइसोलेशन पोर्ट | के। वी | 42/48 |
| 1 1 | पूर्ण शिकार विद्युत आवेग का सामना वोल्टेज (शिखर) जमीन, इंटरस्पेस, वैक्यूम फ्रैक्चर / आइसोलेशन पोर्ट | के। वी | 75/85 |
| 12 | रेटेड कम समय का सामना वर्तमान (थर्मल स्थिरता) | के.ए. / रों | 20/3 |
| 13 | रेटेड शिखर वर्तमान (गतिशील स्थिरता) का सामना कर रहा है | के.ए. | 50 |
| 14 | रेटेड शॉर्ट-सर्किट चालू | के.ए. | 50 |
| 15 | वर्तमान ब्रेकिंग बार रेटेड | पहर | 10000 |
| 16 | यांत्रिक जीवन | पहर | 10000 |
| 17 | संपर्क अनुमति संचय संचय मोटाई | मिमी | 3 |
| 18 | खुला और बंद ऑपरेटिंग टोक़ (बल) | एनएम | 120 (240) |
| 19 | माध्यमिक नियंत्रण शक्ति वोल्टेज | वी | एसी / डीसी 240 |
| 20 | कुल भार | किलोग्राम | 61 |
| 21 | आयाम | मिमी | 720 x 490 x 885 |
| 22 | पैकेज आयाम | मिमी | 830 x 900 x 520 |
