उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फ्यूज का अधिकतम रेटेड वर्तमान: | 200A | संरचना: | फ्यूज और लोड स्विच जुड़े हुए हैं |
|---|---|---|---|
| पोल की संख्या: | तीन | प्रकार: | मैनुअल ऑपरेशन / मोटर ऑपरेशन |
| प्रमुखता देना: | उच्च वोल्टेज लोड स्विच,वैक्यूम लोड ब्रेक स्विच |
||

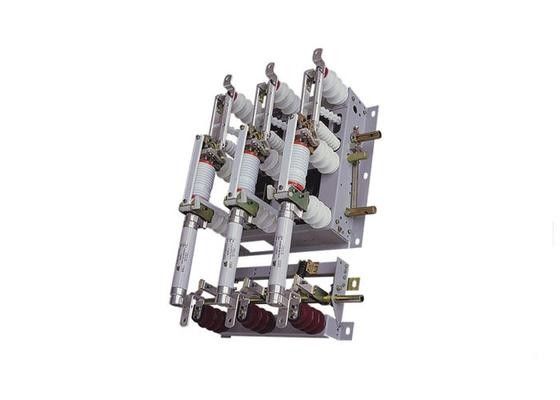

12KV इनडोर एचवी एसी वैक्यूम लोड स्विच - फ्यूज संयोजन उपकरण
अवलोकन
FN16A-12RD / 200-31.5 एक उच्च-वोल्टेज लोड स्विच के साथ संयोजन में FN16A-12 के भीतर संयोजन इकाइयों को एक साथ इनडोर उच्च वोल्टेज स्विचगियर के साथ फ्यूज सीमित करने के लिए, फ्यूज का ऊपरी छोर वैक्यूम इंटरप्रेटर के निचले ब्रैकेट के लिए तय किया गया है। निचले छोर को इन्सुलेटर, निचले ब्रैकेट ग्राउंडिंग स्विच और फ्यूज के साथ संपर्क करके सीट पर तय किया गया है। ग्राउंडिंग स्विच और मैकेनिकल इंटरलॉक के साथ स्विच को डिस्कनेक्ट करना। यह लोड करंट, ओवरलोड करंट और शॉर्ट सर्किट करंट को तोड़ सकता है।
तकनीकी पैरामीटर: लोड स्विच - फ्यूज संयोजन
| नहीं। | मद | इकाई | पैरामीटर |
| 1 | रेटेड वोल्टेज | के। वी | 12 |
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
| 3 | अधिकतम रेटेड वर्तमान फ्यूज | ए | 200 |
| 4 | रेटेड स्थानांतरण वर्तमान | ए | 3150 |
| 5 | स्विच के समय पिघलने ट्यूब ट्रिगर खोलने का समय | सुश्री | 31 (0 + 5) |
| 6 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (अपेक्षित मूल्य) | के.ए. | 31.5 |
| 7 | रेटेड शॉर्ट-सर्किट वर्तमान (संभावित शिखर) | के.ए. | 80 |
| 8 | 1 मिनट बिजली आवृत्ति वोल्टेज (आरएमएस) का सामना जमीन, इंटरस्पेस, वैक्यूम फ्रैक्चर / अलगाव फ्रैक्चर | के। वी | 42/48 |
| 9 | बिजली के आवेग का सामना वोल्टेज (शिखर) से होता है जमीन, इंटरफेज़, वैक्यूम फ्रैक्चर / अलगाव फ्रैक्चर | के। वी | 75/85 |
| 10 | फ्यूज लिंक हड़ताली आउटपुट ऊर्जा | जम्मू | २ ~ ५ |
| 1 1 | कुल भार | किलोग्राम | 75 |
| 12 | आयाम | मिमी | 720 x 490 x 4065 |
| 13 | पैकेज आयाम | मिमी | 1115 x 900 x 520 |
| प्रकार | रेटेड वोल्टेज (केवी) | फ्यूज रेटेड करंट (केए) | रेटेड ब्रेकिंग करंट (kA) | रेटेड वर्तमान पिघल (ए) |
| SDLAJ.XRNT | 12 | 40 | 31.5,40,50 | 6.3,10,16,20,25,31.5,40 |
| SFLAJ.XRNT | 100 | 50, 63, 71, 80, 100 | ||
| SKLAJ.XRNT | 125 | 125 | ||
| जर्मन कंपनी एसबीए | 12 | 200 | 40 | 160, 200 |
