| वोल्ट रेटेड: | 40.5kV | वर्तमान रेटेड: | 630A |
|---|---|---|---|
| फ्यूज रेटेड वर्तमान: | 100A | अर्थिंग स्विच मेकिंग करंट: | 31.5kA |
| प्रमुखता देना: | उच्च वोल्टेज लोड स्विच,वैक्यूम लोड ब्रेक स्विच |
||

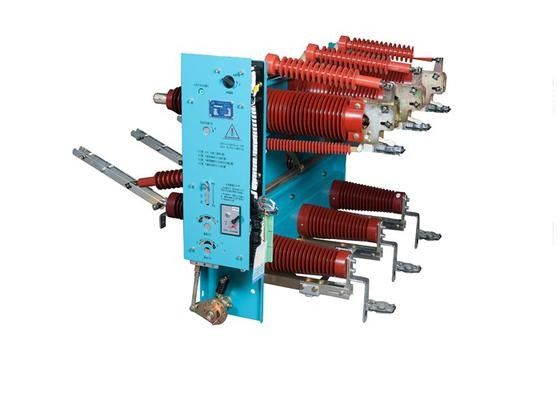

इंडोर हाई वोल्टेज वैक्यूम लोड ब्रेकर स्विच, लोड स्विच - फ्यूज संयोजन
सामान्य
FT16-40.5, FT16-40.5R को AC 50HZ के साथ पावर ग्रिड में लगाया जाता है, 35Kv का रेटेड वोल्टेज। इसे लोड करंट, ओवरलोड करंट और शॉर्ट-सर्किट करंट को तोड़ने में लगाया जा सकता है। उत्पाद HXGT16-40.5 इनडोर एसी मेटल-क्लैड स्विचगियर और DFT16-40.5 आउटडोर एचवी केबल शाखा बॉक्स का मुख्य तत्व है। HXGT16 को विशेष रूप से 35KV कॉम्पैक्ट सबस्टेशन, सेकेंडरी स्मॉल स्केल डिस्ट्रीब्यूशन सबस्टेशन के लिए डिज़ाइन किया गया है। यह विशेष रूप से ट्रांसफॉर्मर टर्मिनल के नियंत्रण और सुरक्षा के लिए विंड टर्बाइन जनरेटर सिस्टम और पॉवर ट्रांसमिशन ग्र्री इक्विपमेंट का सबसे अच्छा विकल्प है। TT पावर ट्रांसमिशन केबल के लिए एक ट्रांजिट स्टेशन है। बाहरी केबल लाइन नियंत्रण, संपर्क, टैप, शाखा या रूपांतरण के लिए उपयोग किया जाता है।
पैरामीटर
| S / N | मद | इकाई | डेटा | |||||
| 1 | रेटेड वोल्टेज | के। वी | 40.5 | |||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |||||
| 3 | मूल्यांकन वर्तमान | ए | 630 | |||||
| 4 | फ्यूज रेटेड वर्तमान | ए | 100 | |||||
| 5 | रेटेड शॉर्ट-टाइम विथ करंट | KA | 20 | |||||
| 6 |
रेटेड शॉर्ट-सर्किट बनाने का करंट | रों | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | रेटेड शिखर वर्तमान का सामना कर रहा है | KA | 50 | |||||
| 9 | रेटेड लोड ब्रेकिंग करंट | ए | 630 | |||||
| 10 | रेटेड ट्रांसफर (टेक-ओवर) ब्रेकिंग करंट (100 ए फ़्यूज़ के साथ) | ए | 2000 | |||||
| 1 1 | अर्थिंग स्विच करंट बनाता है | KA | 31.5 | |||||
| 12 | FT16-40.5 मुख्य सर्किट प्रतिरोध | आप Ω | ≤200 | |||||
| 13 | FT16-40.5R मुख्य सर्किट प्रतिरोध (फ्यूज लिंक प्रतिरोध सहित नहीं) | आप Ω | ≤400 | |||||
| 14 | खुलने का समय | सुश्री | 60-70 | |||||
| 15 | फ्यूज ने करंट ब्रेकिंग रेट किया | KA | 31.5 | |||||
| 16 | रेटेड इन्सुलेशन स्तर | 1min पावर आवृत्ति का सामना करना पड़ रहा है वोल्टेज | चरण से चरण / चरण-से-जमीन | के। वी | 95 | |||
| फ्रैक्चर / अलग करने वाला फ्रैक्चर | 95/118 | |||||||
| बिजली आवेग जोरदार प्रतिरोध (अधिकतम मूल्य) | चरण से चरण / चरण-से-भूमि | 185 | ||||||
| फ्रैक्चर / अलग करने वाला फ्रैक्चर | 185/215 | |||||||
| 17 | यांत्रिक जीवन | लोड स्विच | पहर | 10000 | ||||
| disconnector | 2000 | |||||||
| अर्थिंग स्विच | 2000 | |||||||
| 18 | आयाम | HXGT16 | चौड़ाई | मिमी | 1200,2000 | |||
| गहराई | 1600 | |||||||
| ऊंचाई | 1900,2000 | |||||||
| DTW | चौड़ाई | 1800 | ||||||
| गहराई | 2300 | |||||||
| ऊंचाई | 2100 | |||||||
